家庭用電化製品は、機能性能を犠牲にすることなく極度の小型化を常に求めています。この継続的な傾向により、超高エネルギー密度材料への大きな依存が生じています。エンジニアはこれらの先進的な材料を利用して、ますます小型化する筐体内の高度な機能を強化します。ただし、デバイス設計者は、巨大な磁力と信じられないほど厳しい熱制限のバランスを取る必要があります。また、コンポーネントを密閉した民生用デバイスに取り付ける際には、深刻な腐食のリスクにも直面します。さらに、購入者は非常に不安定なレアアースのサプライチェーンをナビゲートします。こうした市場の変動により、長期的なハードウェアの調達が非常に複雑になります。
磁気コンポーネントの仕様が適切でないと、デバイスの急速な故障の原因となります。また、これらは、コストのかかる後期組立の遅延を頻繁に引き起こします。このガイドでは、詳細な意思決定段階のフレームワークを提供します。最適な磁性材料の評価、特定、調達に使用できます。私たちは、ハードウェア メーカーがコンポーネントのサプライ チェーンを合理化し、設計プロセスを洗練するのを支援します。複雑なグレード仕様をナビゲートし、適切な環境コーティングを選択する方法を学びます。また、復元力の高いプロトタイピング パイプラインを確立する方法についても概説します。
グレードと熱: 最高強度グレード (N52 など) が、最大動作温度が低いため、熱密度の高い電子機器に最適な選択肢となることはほとんどありません。
腐食の脆弱性: コーティングされていないネオジムは急速に酸化します。民生用デバイスの寿命を延ばすためには、適切なメッキ (Ni-Cu-Ni またはエポキシ) を選択することは交渉の余地がありません。
調達の現実: 安定した供給を確保するには、レアアース市場の変動を考慮し、RoHS/REACH 準拠に関してサプライヤーを評価する必要があります。
製造向け設計 (DFM): 正確な公差と磁化方向を早期に指定することで、生産の後期段階での遅延を防ぎます。

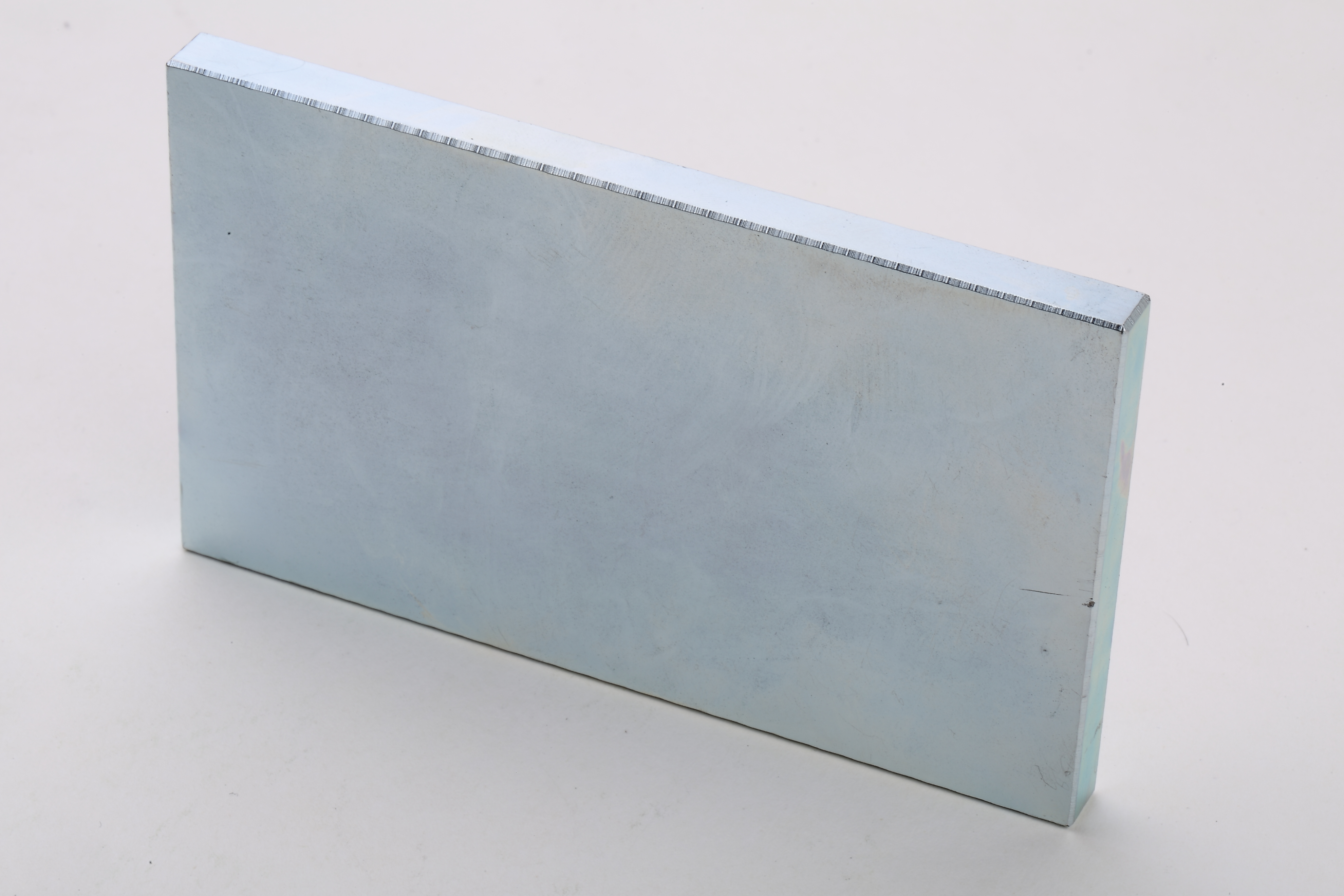

ハードウェア開発者は、デバイスの設置面積を縮小するという絶え間ないプレッシャーに直面しています。ユーザー機能を同時に維持または強化する必要があります。高度に最適化された磁気アレイへの移行は、デバイスの厚さの削減に直接関係します。また、全体的なユーザー エクスペリエンスの指標も大幅に向上します。を民生用電子機器のハードウェアに統合すると ネオジム磁石 、ほぼすべての最新のインタラクティブ機能が形成されます。
エンジニアは、これらの強力なコンポーネントをいくつかの重要なデバイス サブシステムに展開します。
マイクロ音響 (スマートフォンおよびイヤホン): ハイファイ オーディオは、制約された物理空間内で膨大な電力を必要とします。マイクロ スピーカーとダイナミック ドライバーは、コンパクトな磁場に大きく依存しています。これらの磁場はボイスコイルを急速に動かし、クリアなサウンドを生成します。
触覚フィードバック モーター: ウェアラブルやゲーム コントローラーでは精度が重要です。リニア共振アクチュエーター (LRA) は、強力な磁束に依存して鋭く応答性の高い振動を生成します。この触覚フィードバックが最新のインターフェイス インタラクションを定義します。
磁気固定と位置調整: デバイスのエコシステムにはシームレスな周辺機器接続が必要です。 MagSafe スタイルの充電アレイにより、誘導コイルの完璧な位置合わせが保証されます。これらのメカニズムは、ラップトップの開閉部やタブレットのフォリオ ヒンジにも見られます。満足のいく安全なスナップ操作を実現します。
センサーとスイッチ: スマート デバイスは、その物理的状態を解釈する必要があります。ホール効果センサーは磁気近接を検出してシステム イベントをトリガーします。これらのセンサーは、ラップトップの蓋の検出とウェアラブル アタッチメントのトリガーを自動的に管理します。
デバイスの内部レイアウトをアップグレードするには、多くの場合、より小型で強力な永久磁石を利用するかどうかが決まります。適切に設計されたアレイにより重量が軽減されます。これにより、より大きなバッテリーセルのために重要な内部容積が解放されます。これらのアプリケーション カテゴリを理解することで、調達チームは特定のエンジニアリング目標をサポートするために調達戦略を調整できます。
デバイス エンジニアは、デフォルトで利用可能な最高の強度グレードを使用することがよくあります。このよくある間違いは、多くの場合、壊滅的な電界損失につながります。実際の使用環境に応じてグレードを選択する必要があります。標準グレーディング マトリックスの基本を理解することで、高価な設計の失敗を防ぐことができます。
標準命名法の範囲は N35 から N52 です。 「N」の数字は、メガ ガウス エルステッド (MGOe) で測定された最大エネルギー積 (BHmax) を示します。数値が大きいほど永久磁場が強いことを示します。ただし、強度を最大にすると、直接的に厳しい熱トレードオフが生じます。高強度グレードは一般に耐熱性がはるかに低くなります。
この熱のトレードオフを回避するために、メーカーはグレード番号に温度の接尾辞を付けます。これらの接尾辞は、不可逆減磁が発生する前の最大安全動作温度を示します。
サフィックス | 意味 / サーマルクラス | 最高動作温度 | 一般的な使用例 |
|---|---|---|---|
なし (例: N52) | 標準温度 | ~80°C (176°F) | 周囲環境、基本的なヒンジ |
M | 中温 | ~100°C (212°F) | シャーシ内部のウォームゾーン |
H | 高温 | ~120°C (248°F) | 低描画に近いプロセッサ |
SH | 超高温 | ~150°C (302°F) | 急速充電バッテリーの隣 |
うーん / えー / ああ | ウルトラ / エクストリーム / アドバンスト | 180℃～230℃以上 | 高性能 LRA、高密度モーター |
スマートウォッチの筐体を考えてみましょう。誘導高速充電中に内部温度が急速に上昇します。 N52 ネオジム磁石を バッテリーの近くに指定すると、80°C を超える可能性があります。コンポーネントは永久的な熱減磁を受けます。デバイスの固定機能が失われます。構造評価フレームワークにより、代わりに N42SH を選択することが求められます。最初の引っ張り力のほんの一部が犠牲になります。ピーク動作負荷下でも絶対的な熱安定性が得られます。
常に可能な限り最高の温度スパイクに基づいてグレードを選択してください。このスパイクは、周囲の室温ではなく、特定のコンポーネントの場所で測定する必要があります。
生のネオジム鉄ホウ素 (NdFeB) は、反応性の高い冶金学的化合物です。環境悪化に対して信じられないほど脆弱なままです。未加工のネオジムは、周囲の空気にさらされると急速に酸化します。湿気はこのプロセスを指数関数的に加速します。酸化が始まると、材料は剥がれ落ちます。この劣化により、デバイス内部の完全な構造的および磁気的障害が発生します。
これを防ぐために、エンジニアは表面保護コーティングを施す必要があります。適切なメッキを選択することは、消費者向けデバイスの寿命を延ばすための交渉の余地のない要件となります。いくつかの異なるコーティング ソリューション カテゴリが利用可能です。

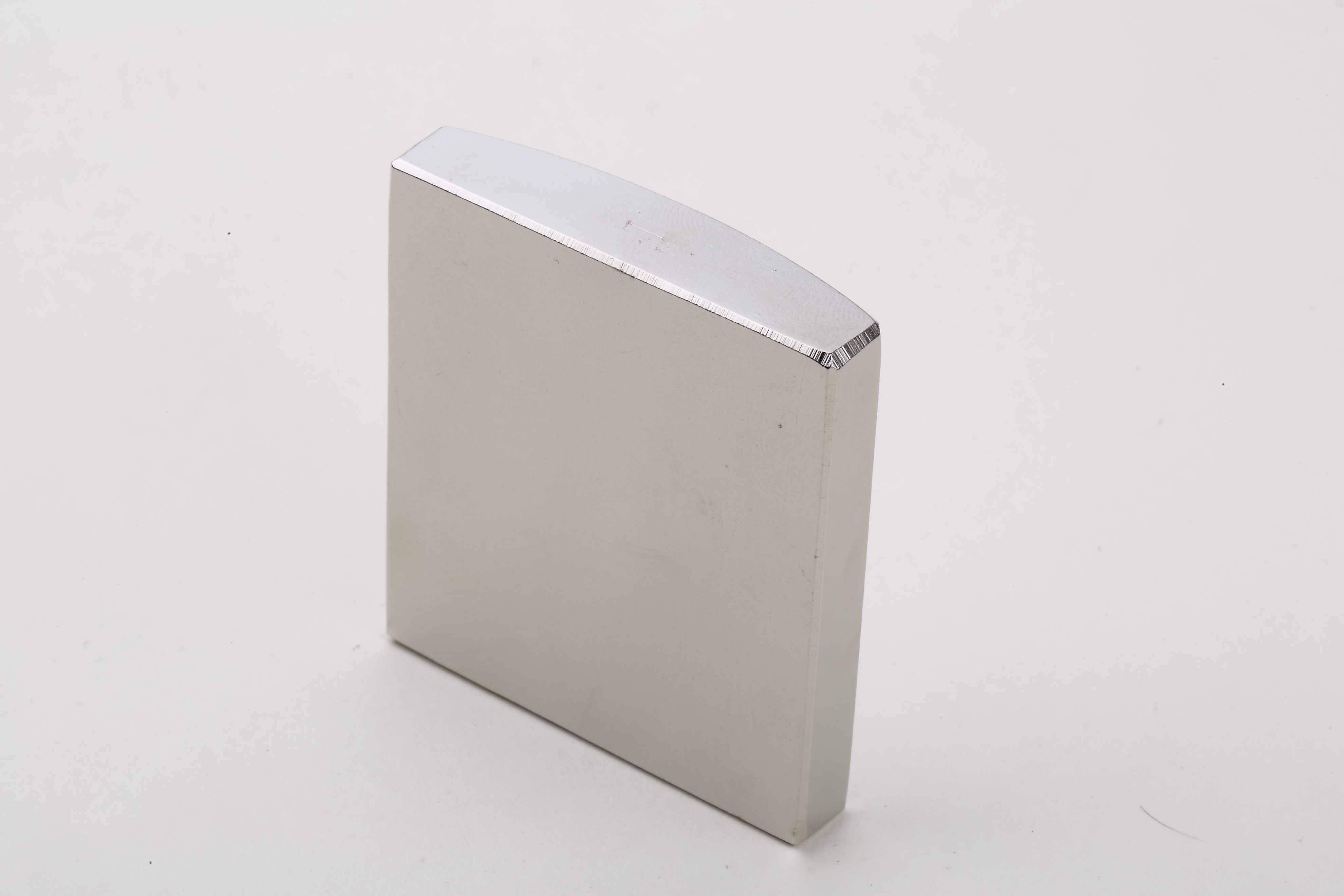

ニッケル-銅-ニッケル (Ni-Cu-Ni) は、民生用テクノロジーの主要な業界標準として機能します。日常の湿気に対する耐久性が高く、コスト効率の高いバリアを提供します。三層構造により、厳しい寸法公差が保証されます。ただし、Ni-Cu-Ni は導電性を維持します。露出した PCB に接触させた場合の潜在的な短絡リスクを考慮する必要があります。
エポキシコーティングは優れた耐湿性を備えています。ハードウェア チームは、海洋機器や屋外ウェアラブルにエポキシを好むことがよくあります。黒色の樹脂シェルは反応性コアを完全に密閉します。エポキシは非導電性であるため、内部の電気的絶縁が簡単になります。ただし、鋭い機械的衝撃を受けると欠けやすくなります。
亜鉛またはパリレンコーティングは、特定のニッチな用途を満たします。亜鉛は、機械的クランプ設計に適した高摩擦表面を提供します。パリレンは、極めて優れた生体適合性と極薄のプロファイルを実現します。エンジニアは、高度な医療用ウェアラブルおよび体内センサー用にパリレンを指定しています。
リスクを効果的に軽減するには、デバイスの侵入保護 (IP) 定格をコーティング仕様と一致させる必要があります。 IP68 等級のスマートウォッチでは、内部コンポーネントに厳しい塩水噴霧テストを何時間も実施する必要があります。デバイスが 48 時間の塩水噴霧テストを受ける場合、内部のメッキは同じ条件に耐える必要があります。コンポーネント要件シートを作成するときは、必ず明示的な塩水噴霧生存指標を義務付けてください。
レアアース材料の購入には、複雑な地政学的現実を乗り越える必要があります。地理的な集中により、レアアースの採掘および加工部門が大きく決まります。原材料の精製の大部分は、少数の地域が管理しています。この一元化は世界的な価格の安定性に直接影響を与えます。ハードウェア メーカーは、生産予算を予測する際に、こうした市場の現実を認識する必要があります。
調達チームは、厳格なコンプライアンスと安全性の義務に直面しています。すべてのバッチについて RoHS (有害物質の制限) への準拠を確認する必要があります。 REACH への準拠は、欧州市場内で消費者製品を合法的に販売するためにも同様に重要です。サプライヤーが最新のコンプライアンス証明書を提供しないと、製品ライン全体が壊滅的な法的妨害にさらされることになります。未確認の重金属微量元素を理由に税関で差し押さえを受ける余裕はありません。
現代の消費者と投資家は、環境、社会、ガバナンス (ESG) というレンズを厳しく精査しています。単価だけでサプライヤーを評価するだけではもはや十分ではありません。原材料のトレーサビリティを要求する必要があります。大手サプライヤーは現在、リサイクルの取り組みに投資しています。彼らは使用済み電子機器から NdFeB を再生します。 「グリーンケミストリー」精製手法を活用するパートナーを探してください。これらの方法により、抽出段階での有毒な廃水が大幅に削減されます。
スケーラビリティ チェックにより、最終アセンブリ パイプラインが保護されます。可能な限り、単一ソースの非常に複雑なカスタム形状を避ける必要があります。コンポーネントの寸法を標準化すると、部品表 (BOM) が突然の供給ショックから保護されます。地政学的な出来事により一次ベンダーが混乱した場合でも、標準形状により二次サプライヤーがすぐに介入できます。カスタム ツールは危険な単一障害点を作成します。設計サイクルの初期段階で広く生産されている形状を受け入れるようにエンクロージャを設計します。
機能工学プロトタイプから量産への移行には、厳密な文書化が必要です。ハンドシェイク合意と曖昧な仕様は生産歩留まりを破壊します。最終候補者リストのロジックは進化する必要があります。最も安価なプロトタイプを見つけることから、最も一貫した大量生産パートナーを特定することになります。
完璧な移行は、スペックシートの重要な要素をマスターすることにかかっています。曖昧な発注書は製造上の紛争を保証します。物理的および磁気的な期待を正確に定義する必要があります。
正確な寸法と DFM 公差: 正確な寸法をミリメートル単位で記載します。現実的な製造設計 (DFM) 公差を適用します。標準公差は±0.05mm～±0.1mmです。公差が厳しくなると、製造コストと不合格率が飛躍的に増加します。
磁化方向: 磁気の向きを明確に定義します。コンポーネントに軸方向、直径方向、または多極磁化が必要かどうかを指定します。軸方向ディスクは、直径方向ディスクとはまったく異なる動作をします。
引張力とガウスの測定: 一般的な引張力の推定値だけに依存しないでください。実際の表面ガウス要件を定義します。テスト用に正確なエアギャップ距離を指定します。これにより、出荷品を受け取る際の品質管理チームに検証可能な指標が提供されます。
サプライヤーの精査には、アクティブなデータ検証が必要です。注文した特定の耐熱グレードの包括的な減磁曲線をリクエストしてください。製品安全データシート (MSDS) を要求します。以前の運用実行からのサンプル バッチ一貫性レポートを要求します。これらの文書は、サプライヤーが成熟した品質管理フレームワークを備えていることを証明します。
大量の調達に取り組む前に、制御された試験運用を開始してください。正確に 1,000 ユニットを注文することをお勧めします。このパイロット バッチを使用して、自動組立ラインをテストします。組立ロボットは、強力な永続的なフィールドを扱うのに苦労することがよくあります。自動ピックアンドプレース機械内部でコンポーネントがどのように相互作用するかを観察する必要があります。パイロット実行中に取り扱いの問題を解決すると、その後の大規模な工場のダウンタイムを防ぐことができます。
先進的な磁性材料を家庭用電化製品に組み込むには、慎重でバランスの取れたアプローチが必要です。生の吸引力と厳しい熱制限や環境の脆弱性のバランスをとらなければなりません。保護コーティングによりデバイスの寿命が保証され、賢い調達慣行により生産ラインが保護されます。
主な目的は、過剰な仕様を避けることです。入手可能な最も強いグレードを恣意的に要求しないでください。デバイスの実際の動作環境に合わせて特別に設計します。熱定格とコーティングの厚さを実際の使用シナリオに合わせてください。この的を絞ったアプローチにより、早期のハードウェア障害が防止され、不必要な材料コストが削減されます。
CAD フェーズの早い段階で、認定された磁気エンジニアリング チームと直接連携します。ツーリングを開始する前に、製造可能性を考慮して設計を最適化できます。正確な公差を最終決定し、詳細な材料見積をリクエストし、サプライチェーンを保護するための試験運用を今すぐ開始してください。
A: 通常の家庭用電子機器の動作条件下では、驚くべき安定性を維持します。キュリー温度および最大動作限界よりもかなり低い温度に保たれた場合、10 年間で損失する磁束密度は 1% 未満です。劣化の主な原因は時間ではなく、熱と物理的損傷です。
A: はい。シールドされていない磁場は、高感度のコンパス センサー (磁力計) やシールドされていない医療用ペースメーカーを簡単に破壊する可能性があります。エンジニアは、適切な磁気回路設計、鉄シールド、特殊なハルバッハ アレイを利用します。これらの技術は、漂遊磁界をうまく封じ込め、内部デバイスの干渉を防ぎます。
A: 標準のディスクとブロックは既存の在庫から迅速に出荷されますが、カスタム形状は広範な準備が必要です。特定のデバイス エンクロージャ向けに特注のツールを作成し、金型を切断し、カスタム メッキを適用するには、通常、最初のプロトタイプに 4 ～ 8 週間かかります。
A: ニッケル - 銅 - ニッケルの 3 層構造により、コスト効率と耐久性の最適なバランスが得られます。小型化されたエレクトロニクスに不可欠な、信じられないほど厳しい寸法公差を保証します。また、周囲の湿気や日常の消費者向けデバイスの使用時に見られる軽度の衝撃に対しても優れた保護を提供します。
