Shine Magnetics は、産業グレードのドローン モーターやマルチローターおよび固定翼無人航空機 (UAV) の推進システム向けに特別に設計された N45SH 焼結 NdFeB ブロック磁石を発表します。高性能 N45SH グレードを利用したこれらの磁石は、43 ～ 45 MGOe の最大エネルギー積と 15 kOe 以上の固有保磁力 (Hcj) を誇ります (実際の値は通常 20 kOe を超え、SH グレードに相当します)。最大 150°C の温度で動作可能で、高速モーター動作中や高温環境下でも非常に低い減磁率を維持します。

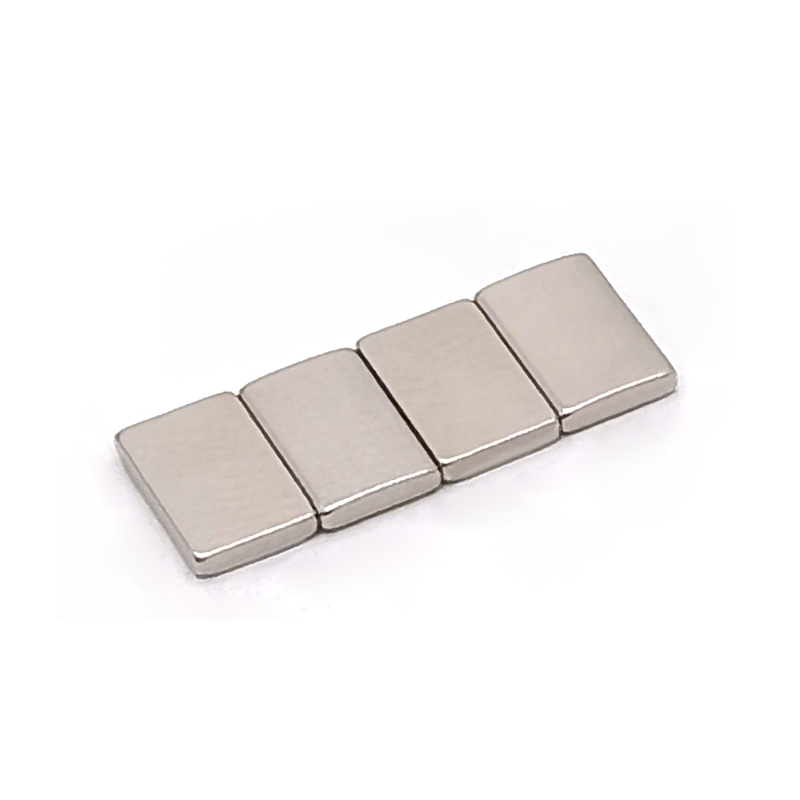

この製品は、標準的なブロック形状 (20 × 10 × 5 mm などの一般的な寸法、カスタム サイズも利用可能) を特徴とし、三層ニッケル - 銅 - ニッケル (Ni-Cu-Ni) コーティングで仕上げられています。 48 時間の塩水噴霧テストに合格したこの磁石は、湿気、塩霧、およびモーター アセンブリ内の化学的環境による腐食の影響に効果的に耐えます。磁石の高い残留誘導 (Br ≥ 13.2 kGs) と高い保磁力特性により、ドローン モーターはより高い出力密度、よりコンパクトな磁気回路設計、銅損の削減を実現でき、それによって飛行耐久性が延長され、ペイロード容量が向上します。
幅広いドローンモーター用途に適しています:
空撮ドローン用のディスク型モーター
レーシングドローン用の高速ブラシレスモーター
農業用植物保護ドローン用の頑丈なモーター
産業用マッピングおよび検査ドローン用の推進システム
Shine Magnetics は、未加工のブランクから完成品に至るまで、包括的なワンストップのカスタマイズ サービスを提供しています。当社では、ブロック サイズの厳しい寸法公差 (最大 ±0.03 mm)、磁化パターンの選択 (平行磁化、厚さ方向磁化、または多極磁化を含む)、粘着バッキングやプラスチック カプセル化などのさまざまな後処理オプションを提供しています。
| メインアプリケーション | ドローンモーターに使用されます |
| 原産地 | ニンボ、中国 |
| ブランド | 輝く |
| 学年 | N45sh |
| コーティングの種類 | ニッケルメッキ |
| サイズ | R16.4MMXR14.2MMX25.7°XL7mm |
| 処理サービス | シェーピング、焼結、切断、メッキ |
| パッケージング | アンチラストペーパー、ガスケット、真空包装、内側の細胞泡立て材料、カートン、プラスチックボックス、保護パレット輸送 |
| 輸送 | エクスプレスデリバリー、ロジスティクス、海または航空輸送 |
| Re：上記のデータは参照のみです。詳細については、お問い合わせください。 | |
1。ドローン電源システム
マルチローターと固定翼の無人航空機のブラシレスモーターに使用され、ホバーの安定性、登山効率、動的な対応を強化し、航空写真、農業作物保護、物流輸送、およびその他のシナリオのニーズを満たします。
2。新しいエネルギーとインテリジェントデバイス
電気自動車駆動モーター、風力タービン、家電（ハードディスクドライブやワイヤレス充電モジュールなど）などの高性能シナリオに拡張します。
3。カスタマイズされたソリューション
磁気回路設計最適化サービスを提供して、複数のフィールドで極端な環境（低温、強い振動）のカスタマイズされたモーター要件をサポートします。
以下は、従来の磁化方法です。特別な磁化要件がある場合は、相談についてはお問い合わせください！
1. 標準の N45 磁石と比較して、N45SH ネオジム磁石はドローン モーターにどのような利点がありますか?
N45SH 磁石はより高い固有保磁力 (Hcj ≥ 20 kOe) を備えており、ドローン モーターの高速動作中に生成される高温 (最大 150°C) に耐えることができます。対照的に、標準の N45 磁石 (Hcj ≥ 12 kOe) は、80°C を超える温度で大幅な減磁を経験し始めます。 N45SHを採用することで、大電流負荷が持続してもモーターの磁気特性が安定し、減磁による推力の低下や飛行時間の低下を防ぎます。
2. これらのブロック磁石のニッケルメッキは、ドローンが動作する湿気の多い屋外環境に適していますか?
はい。当社の三層ニッケル-銅-ニッケル (Ni-Cu-Ni) めっきは、表面に赤錆の兆候を示すことなく、48 時間の中性塩水噴霧試験 (ASTM B117) に合格しました。さらに、メッキは緻密かつ均一な厚さ（15 ～ 25 μm）であるため、NdFeB 基材の酸化を効果的に防止し、雨天、高湿度、または沿岸環境でのドローンの長期使用の要件を満たします。
3. カスタムサイズのブロックマグネットを注文することは可能ですか?最小注文数量 (MOQ) とは何ですか?
はい、絶対に。厚さ1mm、長さ・幅3mmから100mmまで、あらゆるサイズのブロックマグネットのカスタマイズをサポートします。サンプリング段階の場合、MOQ は 10 個です。大量生産の場合、標準MOQは通常1,000個ですが、これは寸法の複雑さによって異なる場合があります。寸法公差仕様に関するご相談も無料で承ります。
4. N45SH 磁石の最大動作温度は何度ですか?ドローンモーター内に追加の冷却が必要ですか?
最大連続動作温度は 150°C で、磁石は短時間 (数分) であれば最大 180°C の温度に耐えることができます。一般的なドローンモーターでは、巻線温度は通常 120°C 未満に維持されます。したがって、追加の冷却設計を必要とせずに、N45SH 磁石を安全に使用できます。ただし、モータ設計が特にコンパクトである場合や、連続高負荷運転が行われる場合には、定格温度 180℃までの N45UH 磁石グレードへのアップグレードについてご相談いただくことをお勧めします。
5. ブロック磁石の着磁方向はどのように選べばよいですか?これはモーターのパフォーマンスにどのような影響を与えますか?
モーターの磁気回路トポロジーに基づいて、一般的な磁化方法は次のとおりです。
厚さ磁化 (最も一般的): 磁束は厚さ方向に沿って磁石を通過します。半径方向の磁界を持つモーターに適しています。
軸方向磁化: 平面モーターまたは特殊なディスク型モーターに適しています。
多極着磁: 交互極の配列を直接作成するため、組み立てが簡素化されます。
ご提供いただいたモーターローターの図面に基づいて、エアギャップ磁束密度を最大化するための最適な磁化スキームを推奨します。
6. これらの磁石は高速ドローン モーター (例: 50,000 RPM) に適していますか?
はい。 N45SHグレードは機械的強度が高い（曲げ強度約250MPa）。さらに、エポキシ樹脂の含浸や金属スリーブ技術を採用して、遠心力に対する磁石の耐性を強化することもできます。ブロックマグネットの場合は、鋭利なエッジでの応力集中を緩和するため、面取り（角を丸くする）加工を推奨いたします。具体的な最大許容回転速度は、使用する結合プロセスと組み合わせた磁石の寸法に基づいて評価する必要があります。
7. サンプルまたは技術仕様をリクエストするにはどうすればよいですか?
このページにある「今すぐ問い合わせ」ボタンを直接クリックするか、sales@shinemagnetics.com に電子メールを送信してください。必要なブロック寸法、公差、磁化方向、ターゲット モーター パラメータを入力してください。当社のエンジニアは 24 時間以内に詳細な技術仕様書 (磁気性能曲線、めっきレポート、寸法図を含む) を返信します。
