航空宇宙推進、深井戸石油掘削、自動車ターボチャージャー、防衛システムなどの要求の厳しいエンジニアリング用途では、動作環境で永久磁性材料が激しい熱応力、高い機械的負荷、および深刻な酸化にさらされます。このような条件下では、標準的な磁性材料は急速に不可逆的な減磁と構造劣化を起こします。

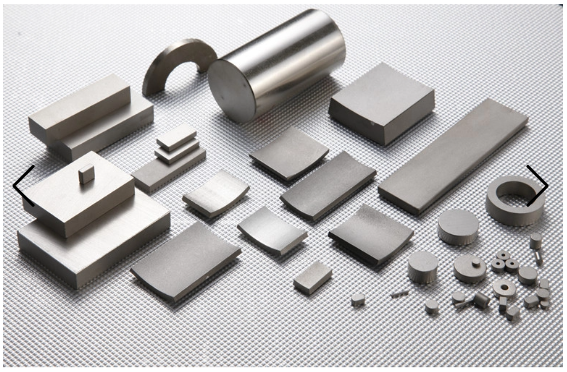

運用の完全性を維持するために、エンジニアは カスタマイズされた耐腐食性 SmCo 磁石を指定します。サマリウムとコバルトを組み合わせた希土類合金で作られたこれらの特殊なコンポーネントは、300 °C ～ 550 °C を超える温度で優れた磁場安定性を実現し、他の希土類材料では機能しない場合でも一貫した性能を発揮します。
サマリウム コバルト (SmCo) 磁石が極度の熱下で優れている理由を理解するには、その基礎となる原子構造と磁気特性を調べる必要があります。鉄を含むネオジム鉄ホウ素 (NdFeB) 合金とは異なり、SmCo 材料は、熱励起に耐える強力なコバルト - コバルト金属結合に依存しています。鉄は酸化しやすく、中程度の温度で磁気配列を失います。
SmCo磁石は主に、 の2つの主な合金組成で製造されます。 $SmCo_5$ (比率1:5)と $Sm_2Co_{17}$ (比率2:17)1:5 合金は高い保磁力と容易な磁化を実現し、2:17 合金はより高いエネルギー積 ( $BH_{max}$ ) と高温での熱減磁に対する優れた耐性を提供します。
磁気メトリック | サマリウムコバルト (Sm2Co17) | ネオジム (NdFeB - 標準) | ネオジム (NdFeB - 高温) |
最大エネルギー積 ($BH_{max}$) | 24 – 32 MGOe | 35 – 52 MGOe | 30 – 42 MGOe |
最高動作温度 ($T_{max}$) | 300℃～350℃（特級は550℃まで） | 80℃ | 180℃～220℃ |
キュリー温度 ($T_c$) | 700℃～850℃ | 310℃ | 310℃～350℃ |
$B_r$ の可逆温度係数 | -0.03% ～ -0.05% / ℃ | -0.12% / ℃ | -0.08% / ℃ |
キュリー温度は、永久磁石が自発磁場を永久に失う温度です。 SmCo 合金のキュリー温度は 700°C ～ 850°C に達しますが、ネオジム磁石のキュリー温度は約 310°C です。この高い原子安定性により、ミッションクリティカルな環境における熱流束の低下が防止されます。
動作温度が上昇すると、すべての永久磁石は磁束密度 ( $B_r$ ) の一時的な低下を経験します。 SmCo 磁石は、非常に低い可逆温度係数 (°C あたり約 -0.03%) を特徴としており、幅広い温度変動にわたって安定した磁束を維持します。
ヒント: $Sm_2Co_{17}$ グレードは、高い保磁力により重い電気負荷時のニーポイント減磁を防止するため、強力なエネルギー出力が必要な高温用途には 選択してください。
熱安定性は課題の一部にすぎません。高温の工業環境には、腐食性ガス、化学物質の蒸気、および高湿度が伴うことがよくあります。 SmCo 合金には遊離鉄が最小限しか含まれていないため、腐食や酸化に対して優れた自然耐性を示します。
ネオジム磁石は湿気にさらされると急速に酸化し、ニッケルやエポキシなどの多層電気メッキコーティングが必要になりますが、サマリウムコバルトコンポーネントは、保護コーティングなしでほとんどの工業環境で構造的に損傷を受けません。この固有の化学的安定性により、製造が簡素化され、総部品数が削減され、連続的な熱サイクル下でのコーティング剥離やマイクロピンホール酸化のリスクが排除されます。
注: 海洋塩噴霧や酸性化学処理などの極端な環境では、特殊な防食表面処理を適用することで、長期的な信頼性を確保するための追加の保護層が提供されます。
サマリウムコバルト磁石は、厳しい環境ストレス下でも磁場を維持するため、高信頼性エンジニアリング分野では不可欠なコンポーネントとして機能します。
産業部門 | 主な用途 | 主要な運用上のストレス要因 |
航空宇宙と防衛 | アクチュエーター、レーダー波動管、ジェットエンジンセンサー | 周囲温度が 300°C を超える場合、高度の気圧が低下する場合 |
エネルギーと石油掘削 | ダウンホール検層ツール、マッドモーターセンサー | 高い周囲熱 (200°C+)、腐食性の掘削液 |
自動車 | ターボチャージャーアクチュエーター、排気ガス再循環 (EGR) バルブ | エンジンルームの輻射熱、継続的な振動 |
医療機器 | 滅菌可能な手術器具、血液ポンプ | 繰り返しの高温オートクレーブ滅菌サイクル |
航空機の電源システム、誘導ミサイルのアクチュエーター、タービン エンジンのセンサーでは、コンポーネントは急速な熱サイクルや高い周囲熱にもかかわらず、完璧に動作する必要があります。 SmCo 磁石は、フェージングや外部冷却チャネルを必要とせずに、一貫したトルクと磁界の検出を実現します。
ダウンホール検層ツールと掘削センサーは、周囲温度が頻繁に 200°C を超え、圧力が厳しい地表下数千メートルで動作します。 SmCo コンポーネントは、これらの隔離された冷却不可能な環境で安定した信号生成と磁気結合を提供します。
最新の自動車の電源システムは、高温のエンジン ベイ内で動作する高精度のアクチュエーターに依存しています。 SmCo 磁石はターボチャージャーのウエストゲート アクチュエーターと排気ガス再循環バルブを駆動しますが、高温の排気マニホールドに近づくと標準的な磁石では瞬時に消磁してしまいます。
ヒント: 長期間のデバイスの性能を確保するために、日常的な高温蒸気滅菌 (オートクレーブ) を受ける密閉手術器具には SmCo 磁石を使用してください。
サマリウム コバルト合金は熱的および磁気的性能に優れていますが、設計エンジニアはコンポーネントの組み立て中にその独特の機械的特性を考慮する必要があります。
SmCo は、引張強度が低い、緻密で脆いセラミックのような材料です。突然の機械的衝撃、衝撃荷重、または組み立て位置のずれによる力を受けると、欠けや亀裂が発生しやすくなります。

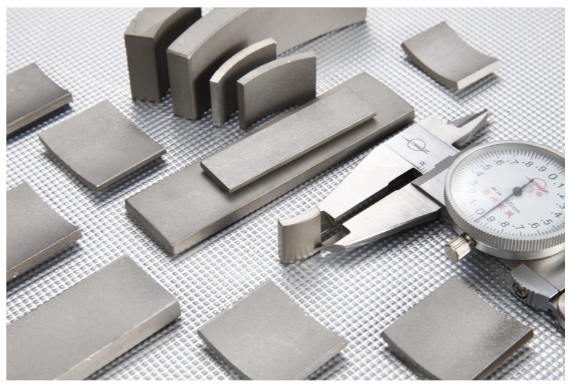

SmCo 磁石は脆性が高いため、標準的な切削工具では加工できません。高速ワイヤ放電加工 (EDM) または CNC ダイヤモンド砥石車によって精密な形状が形成されます。機械的な組み立て中、コンポーネントは、直接的な機械的なクランプ力ではなく、特殊な接着剤、非磁性保持スリーブ、またはポッティングコンパウンドを使用して固定する必要があります。
注: 高振動動作時の機械的チッピングを防ぐために、保護面取りと衝撃吸収非磁性シムを備えた取り付けハウジングを設計してください。
高出力電気モーターや磁気カプラーでは、永久磁石は固定子巻線によって生成される強力な逆磁界にさらされます。高温条件下では、これらの逆磁場によって磁石の動作点が減磁「ニーカーブ」を下回る可能性があり、磁気出力の永久的な損失を引き起こします。
SmCo 磁石は、動作温度範囲全体にわたって非常に直線的な減磁曲線を持っています。高い固有保磁力 ( $H_{ci}$ ) により、250°C を超える温度で大きな逆磁場負荷がかかった場合でも、材料は永久的な損失を受けることなく最大の磁気出力に戻ります。
運用上の要因 | 標準磁石への影響 | SmCo磁石への影響 |
逆磁場 | 高熱による永久減磁の危険性 | 線形 $BH$ 応答を維持します。耐減磁性が高い |
サーマルサイクル | 時間の経過とともに不可逆的な磁束損失が蓄積します | 予測可能な可逆的な熱変化による安定した出力 |
エアギャップ負荷の変動 | ニーポイントの移動はパフォーマンスを低下させる | 高い保磁力により安定した動作荷重ラインを維持 |
ヒント:モーター設計中に 動的負荷線 ( $P_c = B/H$ ) を計算し、選択した SmCo グレードの線形動作領域内に逆磁場が十分に収まっていることを確認します。
信頼性の高い SmCo 磁石の製造には、正確な冶金管理、高温真空焼結、および厳格な品質保証プロセスが必要です。
原料のサマリウムおよびコバルト金属は、不活性ガスのカバーの下で溶解され、ミクロンスケールの粉末に粉砕され、強力な配向磁場内でプレスされます。焼結は特殊な真空炉内で 1,100°C を超える温度で行われ、材料の密度を最大限に高めます。
高度な品質検査には磁気ヒステリシス ループ ( 、自動ヒステリシスグラフとヘルムホルツ コイルを使用した高温でのこれにより、すべての生産バッチが、航空宇宙および医療用途に必要な厳密な熱、寸法、および磁束出力の許容誤差を確実に満たすことができます。 $BH$曲線) の検証が含まれます。
注: ラジアル、アキシャル、または多極構成などのカスタムの磁石の向きは、プレス段階で設計して、特殊なモーター ステーターの磁束経路を最適化できます。
高応力用途に永久磁性材料を選択する場合、エンジニアは材料の初期価格だけではなく、ライフサイクル全体のコストを評価する必要があります。
サマリウムとコバルトは鉄基合金よりも原材料コストが高くなりますが、SmCo磁石を使用すると、複雑な液体冷却システム、厚い断熱材、高熱システムでの頻繁な部品交換の必要がなくなります。 SmCo 磁石は、重要な航空宇宙、エネルギー、自動車用途におけるハードウェアの早期故障を防止することで、優れた長期信頼性を実現し、総所有コストを削減します。
価値指標 | ハードウェアの初期費用 | 長期的な運用価値 |
NdFeB (冷却付き) | 磁石の初期コストを削減 | 非常に複雑。冷却重量、メンテナンス、故障リスクの増加 |
SmCo (直接配置) | 磁石の初期コストが高い | シンプルなデザイン。冷却オーバーヘッドゼロ、最大の熱信頼性 |
ヒント: 初期のプロトタイプ設計時にシステムの総重量とメンテナンス コストを評価します。多くの場合、アクティブな冷却システムを排除すると、SmCo 材料の初期コストが高くなります。
サマリウムコバルト磁石は、高い動作温度、激しい化学物質への曝露、強力な減磁場がシステム性能を脅かす重要なアプリケーションにとって、依然として主要な選択肢です。 SmCo 合金は、卓越した熱安定性、自然耐食性、高い固有保磁力を組み合わせることで、エンジニアが要求の厳しい航空宇宙、エネルギー、産業環境向けにコンパクトで信頼性の高いデバイスを設計できるようになります。
適切な合金グレード、取り付け形状、構造保護を選択することで、数十年の耐用年数にわたって長期にわたる動作信頼性が保証されます。
高温アプリケーションを最適化するには、Shine の人工希土類ソリューションを検討してください。 Shine. は 、高性能のカスタマイズ された耐腐食性 SmCo 磁石、カスタム磁気アセンブリ、および厳格な国際工業規格を満たすように設計された特殊な希土類材料を提供しています。
A: SmCo 磁石は、より高いキュリー温度、優れた熱減磁耐性、および自然腐食耐性を備えています。一方、ネオジム磁石は室温でより高いエネルギー密度を実現しますが、高熱下では減磁します。
A: 標準の SmCo 磁石は、最大 300 °C ～ 350 °C の温度で確実に機能し、特殊な高温グレードは最大 550 °C の極端な環境でも動作します。
A: 一般的にはいいえ。 SmCo 合金には遊離鉄が最小限に含まれており、強力な自然耐食性と耐酸化性を備えていますが、極端な海洋条件や酸性条件にはカスタム コーティングを適用できます。
A: アクティブな冷却システムを必要とせずに、厳しい熱ストレス、急激な温度変動、強い逆磁場の下でも安定した磁束密度を維持します。
