制御された磁気は、基礎物理学と現代の工業生産の橋渡しとなります。今日、自動化、精密仕分け、重量物の取り扱いにおいて重要な役割を果たしています。世界中の産業界は、これらの動的磁場を利用して、山積みのスクラップを安全かつ迅速に移動させています。本質的に、 電磁石 は高度に特殊化された制御可能な磁石です。直流または交流電流を使用して強力な磁場を生成します。通常、技術者は、この特定の効果を達成するために、固体の強磁性コアの周りに導線をしっかりと巻き付けます。
基礎科学から実際のビジネス上の必須事項への移行は、調達チームにとって重要なステップです。正しい仕様を選択することは、全体的な運用効率、施設の安全性、および長期的なプロジェクトの実行可能性に直接影響します。購入する前に、特定のデューティ サイクル、厳密な温度制限、コア材料を慎重に評価する必要があります。間違った選択をすると機械の故障につながることがよくありますが、正しい選択をすればシームレスな産業オートメーションが保証されます。
電磁石は、電流、コイルの巻き数、コア材料の間の相互作用に依存して、制御可能なオンデマンドの磁場を生成します。
永久磁石とは異なり、電磁石は、高スループットのマテリアルハンドリングとオートメーションに不可欠な、スケーラブルな力と即時解放機能を提供します。
企業用途の電磁石を評価するには、熱劣化や機械的故障を回避するために、デューティ サイクル、熱放散、ペイロード ダイナミクスを評価する必要があります。
エンジニアリングに重点を置いたメーカーと提携することで、導入リスクが軽減され、電源のコンプライアンスと運用の安全性が確保されます。
基本的な物理学の理解は、日常のプロセスを視覚化することから始まります。導線を通る電子の流れを、パイプを流れる水に例えることができます。バルブを開けると、水が特定の方向に勢いよく流れ出します。同様に、電圧を印加すると、電子がワイヤトラックに沿って押し出されます。この方向性のある動きにより、導体の周囲に明確な磁場が生成されます。電流を止めるとフィールドは即座に停止します。
ただし、裸線だけでは弱い磁界が発生します。エンジニアは、この問題を解決するために、通常は鉄で作られた強磁性コアを導入しました。コアは磁力線に対して非常に効率的なスポンジのように機能します。散乱した磁束を集中させ、大幅に増幅します。鉄の分子は電気的影響下で完全に整列します。小さな電気反応を、何トンもの鋼鉄を持ち上げることができる巨大な物理的力に変換します。
いくつかの厳密なパラメータによって、機器が最終的にどの程度の揚力を発揮するかが制御されます。産業オートメーション システムを設計する場合、これらの変数を推測することはできません。商用 電磁石を評価するには 、次の 3 つの基本要素を詳しく調べる必要があります。
コイルの巻き数: コアの周りにワイヤを巻き付ける回数を増やすと、総磁場が指数関数的に増加します。
電流強度 (アンペア): より多くの電気をワイヤに流すと、磁気出力が直接増加します。
コア材料の透磁率: 高級鉄または特殊鋼を使用することで、コアは磁束をより効率的に伝導できます。
これらの変数はアンペールの法則に直接関係しています。この原理は、電流によって生成される磁場はその電流の大きさに比例すると述べています。コイル密度とアンペア数を操作することで、メーカーは保持容量を安全に調整できます。これらにより、現場作業員の日常業務を過度に複雑にすることなく、機器が厳しい生産要求を満たせるようになります。
大きく、重く、不規則な鉄製の物体の移動には、安全上の大きな課題が生じます。従来のスリングやフックは、ギザギザのスクラップ金属や巨大な鋼板を扱うときに使用できません。オンデマンド磁気は、この物理的な取り扱いの問題を完全に解決します。オペレーターはユニットをスクラップの山の上に下ろし、電源を入れ、しっかりと持ち上げます。手動でのリギングは必要ありません。
スクラップ処理が成功するかどうかは、いくつかの譲れない基準に依存します。空中落下を防ぐためには確実な保持力が必要です。また、高い運用スループットを維持するには、迅速なリリース時間も必要です。さらに、ユニットは電源をオフにすると残留磁気がゼロになる必要があります。磁気が残留すると小さな鋼片がくっつき、次の吊り上げサイクルが遅くなり、オペレーターがイライラします。
現代の生産施設では、機械の損傷による予期せぬダウンタイムは許容できません。採掘、リサイクル、食品加工工場は、混入金属による常に脅威にさらされています。緩んだボルト、折れたドリルビット、または流れ出た鉄の削りくずにより、バルク材料の流れが日常的に汚染されます。この危険な瓦礫を継続的に除去することが絶対に不可欠です。
吊り下げられた磁気分離器は、移動する製品の流れからこれらの有害な汚染物質を取り除きます。これらは、高価な下流の破砕機、グラインダー、コンベア ベルトを壊滅的な損傷から保護します。継続的な磁気分離を採用することで、施設管理者は主要な処理装置を保護します。最終消費者製品の純度を確保することで、費用のかかるリコールを防ぎ、企業ブランドの評判を守ります。
産業上の価値は力仕事をはるかに超えています。精密な自動化は、マイクロスケールの磁気作動に大きく依存します。ソレノイドと磁気アクチュエータは、ロボット、流体制御バルブ、自動組立ライン内で見られる正確な動きを駆動します。これらのコンポーネントは、電気エネルギーを瞬時の直線的な機械運動に変換します。
高度に自動化された環境では、マイクロ秒の作動が厳しい要件となります。化学薬品を正確に混合するには、自動流体バルブを瞬時に開閉する必要があります。ロボットアームは、複雑な電子機器を組み立てるために急速な握力を必要とします。この正確で再現性があり、即効性のある磁気制御により、現代の製造業は前例のない生産速度を達成することができます。
適切な電源タイプを選択することは、エンジニアリング上の重要な決定です。産業環境では、交流 (AC) ユニットと直流 (DC) ユニットの動作は大きく異なります。 AC モデルは非常に速い作動時間を実現します。数分の一秒でオンとオフが切り替わるため、クイックサイクルの自動化に最適です。ただし、依然として高い突入電流や機械的なチャタリングが発生しやすい傾向があります。
DC モデルは磁場を構築するのに少し時間がかかります。このわずかな遅延にもかかわらず、安定した、静かな、拡張性の高い保持力を提供します。 DC ユニットは、AC ユニットに見られるような振動によるチャタリングの影響を受けません。これらは、重労働および連続的な材料分離のための紛れもない標準です。
比較表: AC と DC の産業用電磁石 | ||
仕様 | 交流電磁石 | 直流電磁石 |
|---|---|---|
作動速度 | 非常に高速 (ミリ秒) | フィールドの蓄積が遅くなる |
保持力 | 変動（ビビリ）が起こりやすい | 高い安定性と一貫性 |
突入電流 | 高い初期電力スパイク | 電力スパイクが最小限またはまったくない |
主な用途 | バルブ、高速ロボット仕分け | スクラップの持ち上げ、重量物の取り扱い |

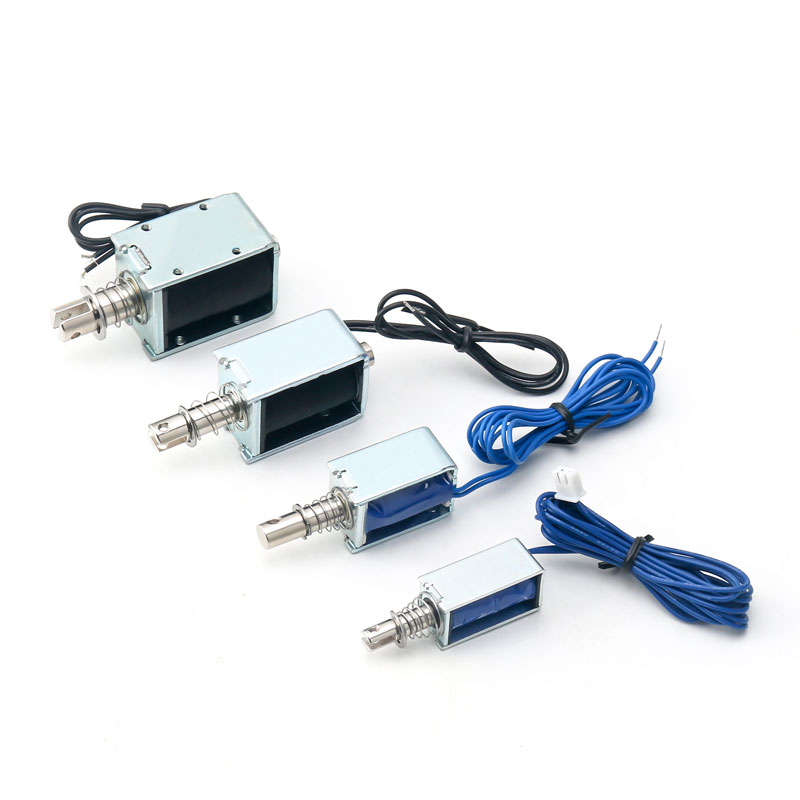

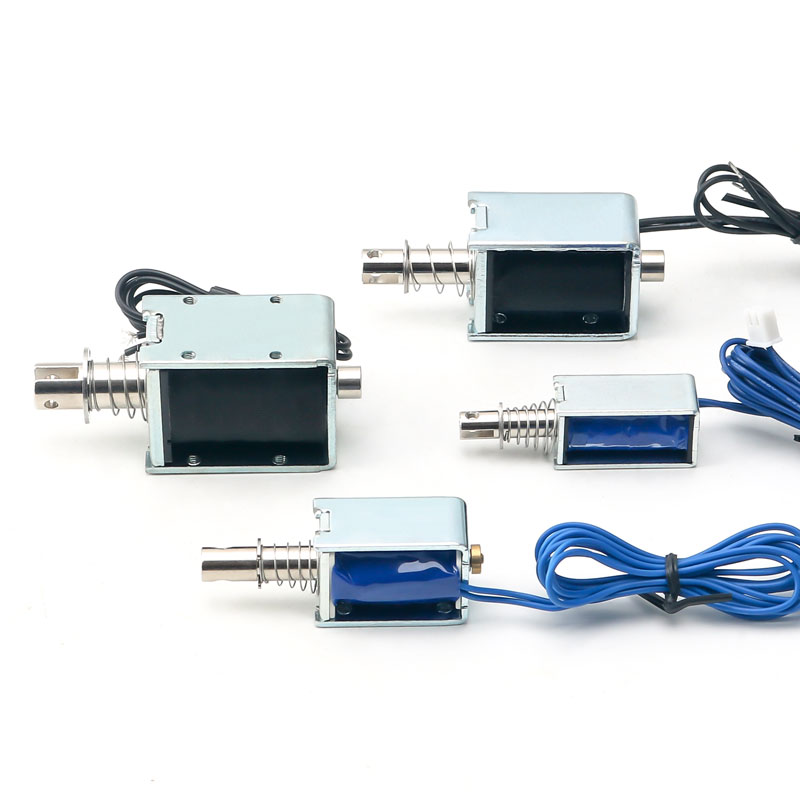

電源を超えて、物理的な幾何学形状が機能を決定します。ソレノイドは直線的な円筒形のコイル構成を利用します。直線的な押し力または引き力を提供することに優れています。通電すると、コイルは金属プランジャーを中心に吸い込みます。エンジニアはソレノイドをロック機構、空気圧バルブ制御、安全スイッチに直接マッピングします。
逆に、トロイダル構成ではドーナツ型のコアが使用されます。この閉ループ形状により、高効率の磁気封じ込めが実現します。周囲への磁束の漏れを防ぎます。トロイダル設計は、近くの敏感な電子機器への不要な干渉を防ぎます。これらは、信号の明瞭さが最重要視される医療機器、高精度センサー、高度な電源トランスに完全にマッピングされます。
発熱は依然として機器の寿命にとって主な敵です。電気がワイヤを流れるときは常に、電気抵抗により廃熱が発生します。ユニットが適切な冷却なしで継続的に動作すると、過熱します。ソリューションは、規定されたデューティ サイクルに厳密に基づいて評価する必要があります。
50% のデューティ サイクルは、ユニットが冷却フェーズを必要とする前に、所定の期間の半分しか動作できないことを意味します。 100% の連続デューティ サイクルは、機器に無期限に電力を供給し続けることができることを意味します。内蔵の放熱機能を探す必要があります。フィン付きアルミニウム ハウジング、特殊なポッティング コンパウンド、およびアクティブな冷却液が内部温度の管理に役立ち、致命的なコイルの故障を防ぎます。
理論上の吊り上げ能力が現実の実装現実と一致することはほとんどありません。完全に平らできれいなスチールブロックは、錆びて不規則なスクラップの山とは異なる動作をします。毎日の積載量の物理的ダイナミクスに照らして持ち上げ能力を評価する必要があります。表面の錆、塗装層、閉じ込められた空隙により、効果的な磁気グリップが大幅に弱まります。
これらのフィールド変数を透過的に認識することをお勧めします。素材の厚さも大きな役割を果たします。薄いシートメタルはすぐに飽和し、総グリップ力が制限されます。実際の運用環境では、安全係数は交渉の余地がありません。エンジニアは通常、予期しない物理的な揺れや突然のジャークの際に荷物が安全に保たれることを保証するために、2:1、さらには 3:1 の安全率を必要とします。
電力の継続により施設の安全性が確保されます。主電力網に障害が発生すると、アクティブな 電磁石 がペイロードを即座にドロップします。このシナリオは、以下の人員と機器に致命的な脅威をもたらします。堅牢なバックアップ システムを導入することで、こうした災害を防ぐことができます。
調達チームは産業安全コンプライアンスを厳守する必要があります。評価段階では次の重要なガイドラインに従ってください。
バッテリードロップの統合: 無停電電源装置 (UPS) を設置して、一次停電中に磁界を維持します。
OSHA ガイドラインに従ってください: 機器が労働安全衛生局の吊り上げおよび移動基準を満たしていることを確認してください。
NEMA 定格の確認: ほこり、湿気、腐食性化学物質を遮断するために、適切な National Electrical Manufactures Association のエンクロージャ定格を持つユニットを選択してください。
工業的に大量に使用すると、機器に物理的な負担がかかります。最も深刻な内部リスクは熱劣化によって生じます。一定の加熱と冷却のサイクルにより、内部の銅コイルに巻かれている保護絶縁体がゆっくりと破壊されます。この絶縁が失われると、コイルが短絡し、ユニットの磁気機能が完全に失われます。
外部の物理的な磨耗にも同様の注意が必要です。ユニットの底部打撃面は重量鋼材に1時間に数十回も強力な衝撃を与えます。何か月も使用すると、この摩擦によって表面が削れてしまいます。耐久性があり、交換可能な摩耗プレートを使用する必要があります。犠牲マンガン鋼プレートは、敏感な内部コアを直接の物理的外傷から保護し、動作寿命を大幅に延長します。
電力要件と生産出力のバランスを取ることで、真の運用効率が決まります。これらの巨大な昇降ユニットは、作動中、継続的に大量の電力を必要とします。それらを非効率的に実行すると、膨大な量のエネルギーが浪費され、施設のインフラストラクチャに負担がかかります。
ただし、このエネルギー消費とマテリアルハンドリングで得られる大幅なスループット効率のバランスを取る必要があります。大容量のリフティングマグネットは、手動のスリングリギングよりも 10 倍の速さでスクラップ金属を移動させます。この効率を評価するということは、キロワット時あたりの移動トン数を調べることを意味します。オン/オフ サイクルを最適化すると、アイドル期間中の無駄な電力を最小限に抑えながら、物理的な収量を最大化できます。
汎用の既製機器は、高度に特殊化された製造環境では故障することがよくあります。標準ユニットは理想的な作業条件を想定していますが、汚れた高温の生産フロアではそのような条件が存在することはほとんどありません。一般的なソリューションに依存すると、施設管理者は安全性と生産速度について妥協せざるを得なくなります。
カスタム エンジニアリングは、運用上の大きな差別化要因として機能します。メーカーは、正確な電圧要件に合わせて特定のコイル巻線を調整できます。独自のクレーン マウントに適合するカスタムの頑丈なハウジングを設計できます。独自の冷却液や高温断熱材を導入することで、熱破壊を直接防ぎます。これらのカスタマイズされた機能強化は、機器の寿命に直接影響を与え、一貫した中断のない毎日の生産を保証します。
調達プロセスを進めるには、コンサルティング的なアプローチが必要です。標準カタログから安易に注文することは避けるべきです。理想的な購入プロセスには、社内チームとメーカーのエンジニアリング部門との緊密な連携が含まれます。
まずは、リフティング環境の正確な CAD 図面を共有することから始めます。材料グレード、最大重量、寸法の差異など、包括的な積載量の仕様を提供します。施設の周囲温度、粉塵レベル、化学物質への曝露などの環境上の制約を明確に伝えます。この厳密なデータ共有により、エンジニアは正確な床の状態に合わせて調整された、高度に最適化された復元力のあるソリューションを構築できます。
内部コイルとコア材料がどのように相互作用するかを理解することは、単なる最初のステップにすぎません。これらの物理的特性を特定の運用上の要求に合わせることで、導入を確実に成功させることができます。早期の熱障害または物理障害から機器を保護するには、デューティ サイクル、熱管理、および現実的なペイロード ダイナミクスを評価する必要があります。既製のソリューションを超えてカスタム設計のシステムに移行することで、より高いスループットとより安全な日常業務が保証されます。
今こそ、マテリアルハンドリング戦略を最適化する時期です。今すぐエンジニアリング専門家との技術相談を予約してください。カスタム機能スペックシートをリクエストして現在の施設メトリクスと比較するか、特定のペイロードデータを送信してカスタマイズされた実用的な見積もりを受け取ります。
A: 熱による損傷が主な原因です。過熱を繰り返すと、ワイヤーコイルを囲む内部保護絶縁体が劣化します。この熱破壊により、巻線間に微小短絡が発生します。さらに、コイル巻線の緩みやコアへの重大な物理的衝撃により、磁束経路が遮断され、吊り上げ強度が恒久的に低下する可能性があります。
A: 「オン時間」と「オフ時間」の比率を計算して決定します。ユニットのデューティ サイクルが 50% の場合、10 分間は安全に動作できますが、その後 10 分間休息して冷却する必要があります。デューティ サイクルを動作ペースに適切に合わせることで、致命的な過熱を防ぎます。
A: すぐに磁場を失います。吊り下げられたペイロードは即座に落下し、重大な安全上の危険が生じます。吊り上げ用途における壊滅的な事故を防ぐために、施設は無停電電源装置または自動バッテリー降下システムを統合して、負荷が安全に降ろされるまで磁気保持を維持する必要があります。
A: はい、場の強さを簡単に調整できます。可変電圧コントローラーを使用することで、オペレーターはコイルに流れる電流を増減できます。この精密制御により、施設は正確な選別を実行したり、特定の材料重量を静かに拾い上げたり、緩んだスクラップをゆっくりと解放したりすることができます。
