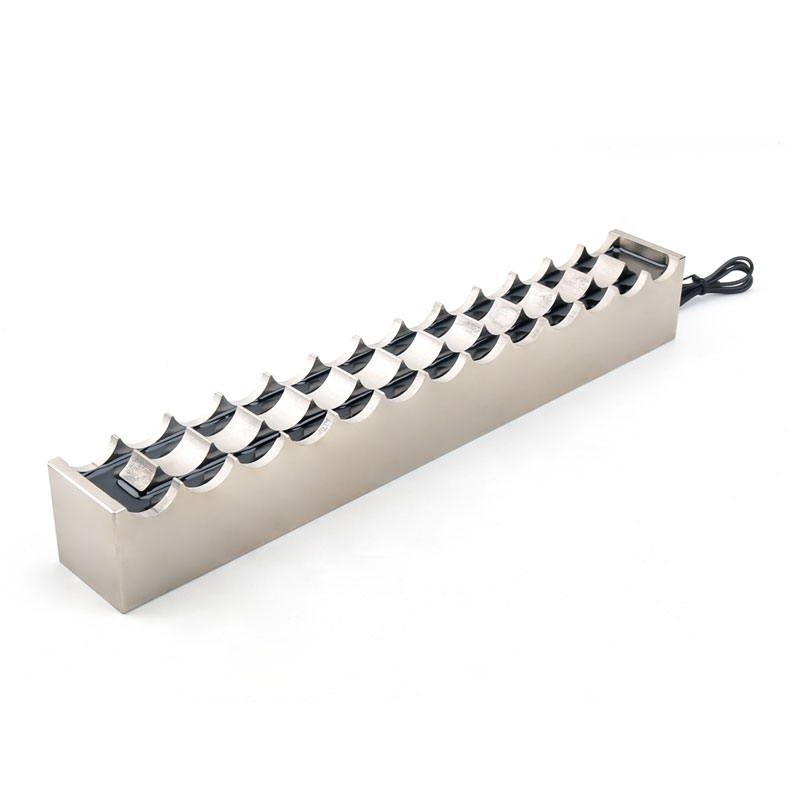

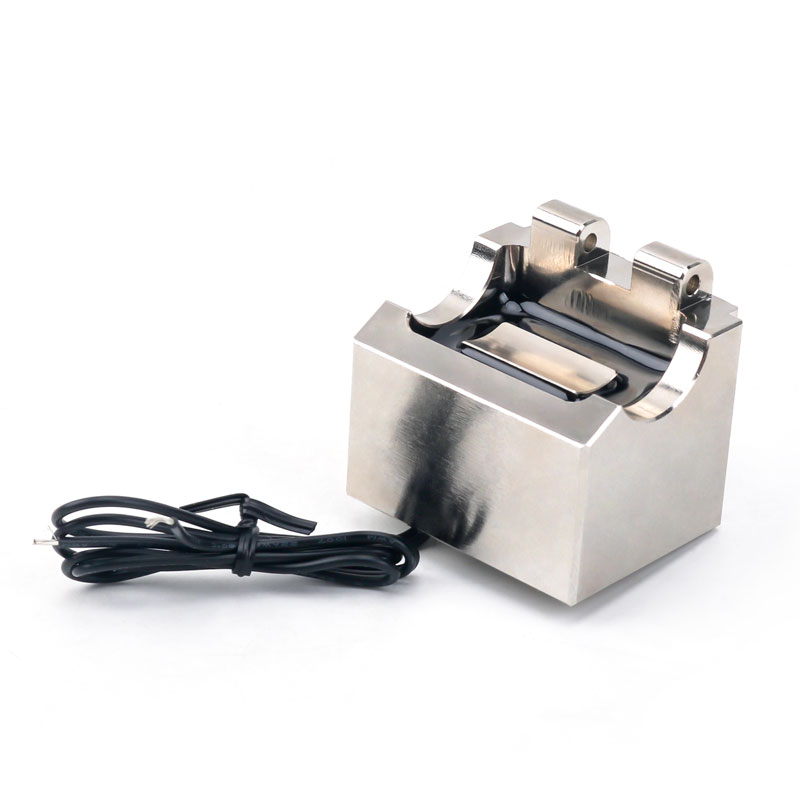

リニア アクチュエータを指定するには、多くの場合、繊細なバランス作業が必要です。絶対的な電気的熱制限を守りながら、厳密な機械力の制約を慎重に乗り越える必要があります。このガイドは、基本的な定義を超えて理解していただくために作成されました。産業オートメーション環境全体でアクチュエーターを評価、サイジング、実装するための、エンジニアリング主導の決定的なフレームワークを発見します。多くの場合、エンジニアはこれらのコンポーネントを単なるカタログ項目として扱います。不適切な仕様は、致命的な熱障害を引き起こすことがよくあります。または、運転時のストローク力が不足します。コストのかかるダウンタイムを防ぐには、データに基づいた厳密な選択プロセスが必要です。ストロークプロファイル、デューティサイクル、環境要因を詳しく調査します。適切なアクチュエータを機械固有の要求に適合させる方法を正確に学びます。
力とストロークのトレードオフ: プッシュプル電磁石の磁力は、ストローク長が増加するにつれて指数関数的に減少します。サイズ設定は、最大ストローク距離で必要な力を考慮する必要があります。
デューティ サイクルが寿命を決定する: 断続的デューティ サイクルか連続デューティ サイクルかによって、熱放散要件とコイルの寿命が直接決まります。
サイドローディングは主な故障モードです。 電磁石は直線的に作動するように設計されています。外部の横方向の力には、早期の摩耗を防ぐために外部のガイド機構が必要です。
環境がカスタマイズを定義する: 周囲温度、ほこり、湿気によって、既製の電磁石で十分なのか、それともカスタムの IP 定格エンクロージャが必要なのかが決まります。
空気圧シリンダーとは異なり、これらのデバイスは高度に非線形の力のプロファイルを示します。空気圧シリンダーは、移動中に一定の力を供給します。電磁石 は まったく異なる動作をします。ストローク長が増加すると、利用可能な磁力は指数関数的に低下します。メーカーが提供する特定の力曲線を慎重に評価する必要があります。一般的なグラフを見ると、ギャップが広がるにつれて曲線は急激に下向きに傾斜しています。
また、始動力と着座力を区別する必要があります。開始力は最大ギャップ距離で動きを開始します。それは常に利用可能な最小の力です。逆に、プランジャが完全に底に達すると着座力が発生します。この閉位置で、磁気保持力は最大のピークに達します。多くのエンジニアは、着座力に基づいてシステムのサイズを誤って決めています。この重大なエラーにより、システムはペイロードをオープン状態から移動できなくなることが保証されます。
仕様を真に成功させるには、慎重な計算が必要です。正確なペイロード抵抗を計算する必要があります。次に、機械的リンケージ内の動摩擦係数を考慮します。最後に、リターンスプリングの反力を追加します。合計の合計抵抗は、ストロークの最も遠い点でのアクチュエータの開始力を下回る必要があります。
現代の自動化は、正確な線形作動に大きく依存しています。自動化された仕分けおよび包装ラインは、この需要を完璧に表します。これらのシステムは、ダイバーター ゲートと拒否メカニズムを使用して、製品を迅速にルーティングします。信じられないほど迅速な作動が必要であり、多くの場合ミリ秒単位の応答時間が要求されます。ここでは、サイクル寿命と速度が最大保持力を上回ります。素早い切り替えには、数百万回の連射サイクルに耐えるために優れた熱管理が必要です。
安全インターロックと機械の保護は、別の重要な用途を提供します。フェールセーフ構成とフェールセキュア構成を慎重に評価する必要があります。フェールセーフ設定では、ロックするために継続的な電力が必要です。施設が停電すると、人員を保護するためにドアのロックが自動的に解除されます。フェールセキュア設計では、電力を使用してロックを解除します。電力損失時にロック状態を維持するには、内部の機械的スプリングを利用します。この選択は、特定の施設の安全プロトコルによって完全に決まります。
医療機器とクリーンルームロボットには厳しい環境制約が伴います。これらの敏感な環境では、低騒音動作が求められます。また、微粒子の発生をゼロにすることも必要です。標準的な既製ユニットは、摩擦により微細な金属粉が飛散するため、ここで故障することがよくあります。代わりに、特殊なポリマーベアリングと信頼性の高い連続動作コイルが必要です。
最後に、繊維および重機械加工装置は過酷な条件で稼働します。高振動環境では機械的安定性が脅かされます。このようなシナリオでは、コンポーネントをしっかりとクランプし続けるために大きな保持力が必要になります。適切に指定された プッシュプル電磁石は、 積極的な加工作業中の振動によるドリフトを防ぎます。
適切なサイジングには、厳密なエンジニアリング チェックリストを実行する必要があります。電気的限界や機械的許容誤差を単に推測することはできません。
まず、正確なデューティ サイクルを計算する必要があります。業界の標準的な計算式は単純です。オン時間をオン時間とオフ時間の合計で割って、100 を掛けます。このパーセンテージがコイルの熱定格を直接決定します。 2 秒間オン、8 秒間オフで動作すると、デューティ サイクルは 20% になります。デューティサイクル 10% のコイルを 50% のアプリケーションに押し込むと、熱による劣化が保証されます。急速に過熱し、永久に故障します。
電源と電圧のダイナミクスも綿密な精査が必要です。 DC 動作により、スムーズで静かな動作が実現します。 AC 動作は最初はトリガが速くなりますが、複雑なスイッチング ダイナミクスが発生します。長いケーブル配線では電圧降下のリスクに注意する必要があります。施設の電力が変動すると、利用可能な磁束が直接減少します。電圧がわずか 10% 低下しただけでも、機械的引力は 20% 近く低下します。
熱クラスの評価は、環境での生存可能性を定義します。業界では、標準の断熱クラスを使用して、ハウジング内の最大の耐熱性を示します。
クラス B: 定格は 130°C までです。基本的な温度管理された屋内用途に最適です。
クラス F: 定格は 155°C までです。要求の厳しい産業用ファクトリーオートメーションセルの標準ベースライン。
クラス H: 定格は 180°C までです。オーブンやエンジンの近くの極端な高温環境用に厳密に予約されています。
周囲動作温度により、最大許容コイル温度上昇が大幅に減少します。工場の床が通常 40°C である場合、クラス F コイルは溶融するまでの許容内部上昇温度が 115°C しかありません。
最後に、すべての取り付けとスペースの制約を評価します。物理的な統合はパフォーマンスに直接影響します。取り付け方向には十分ご注意ください。ユニットを垂直に取り付けると、重力がプランジャーの戻り力を助けるか、または重力に対抗します。信頼性の高い格納を確保するには、それに応じてバネの計算を調整する必要があります。
完璧なサイズのシステムであっても、実装が不十分だと早期に障害が発生します。サイドローディングは、リニア作動において主なキラーとして機能します。これらの磁気デバイスは横方向のせん断力にまったく対応できません。これらは、スムーズかつ直線的に前後に作動するように厳密に設計されています。外部リンケージによって軸外荷重が導入されると、プランジャーが内部チューブに激しく擦れます。アクチュエータ コアから側面荷重を隔離するために、外部リニア レール ガイドを取り付けることを強くお勧めします。
熱暴走は、もう 1 つの一般的なエンジニアリング災害を表します。これは、断続定格コイルに継続的に電力を供給すると発生します。銅巻線は急速にその耐熱クラスを超えます。絶縁体が溶けて完全な短絡が発生します。高密度のオートメーション エンクロージャは熱を閉じ込め、この破壊的なプロセスを加速します。これらのユニットを換気のないボックス内にしっかりと統合する場合は、適切なヒートシンクまたは強制空冷を提供する必要があります。
残留磁気により、イライラする操作上のバグが発生します。プランジャーは、電源が遮断された後も長時間にわたって着座位置に「固着」することがあります。鉄材料は小さな磁荷を保持します。利用可能な緩和戦略がいくつかあります。より強力な残留戻り防止スプリングを取り付けることができます。非磁性真鍮シムを挿入して、ストロークの終わりでの金属間の直接接触を防ぐことができます。あるいは、短い逆極性パルスを PLC ロジックにプログラムしてフィールドをクリアすることもできます。
環境汚染は時間の経過とともに物理的に機構に障害を与えます。ほこり、金属の削りくず、または油性の破片がプランジャー チューブにゆっくりと侵入します。この破片は大きな摩擦スパイクを引き起こします。内部摩擦が磁力に打ち勝ち、作動不能状態に直接つながります。適切な IP 定格のラバーブーツまたは完全に密閉された設計により、この侵入を防ぎます。
新しいマシンの部品を指定するとき、重要な分かれ道に直面します。標準のカタログ コンポーネントと完全に設計されたバリアントのどちらを使用するかを決定する必要があります。
プロジェクトの初期段階で標準カタログ パーツを指定することは理にかなっています。これらは、ラピッドプロトタイピングや初期の概念実証ビルドに最適です。標準的な屋内オートメーション セルは通常、周囲温度が非常に予測可能です。ここでは標準ユニットが完全に機能します。リードタイムが短く、初期障壁が低く、簡単な統合パスが提供されます。
ただし、多くの導入では、生き残るためにカスタム設計のソリューションが必要です。極端な周囲温度や独特のストローク力要件に直面することがよくあります。場合によっては、重水洗浄や厳格な防塵のために特殊な IP 等級が必要になることがあります。標準以外の動作電圧もカスタマイズを必要とします。このような厳しいシナリオでは、標準ユニットは急速に故障します。カスタム巻線、特殊な防食メッキ、変更されたプランジャー形状は絶対に必要なものになります。
以下の調達マトリックス チャートを確認して、展開シナリオを正しいエンジニアリング アプローチに合わせて調整してください。
導入シナリオ | 推奨されるアプローチ | 主要なエンジニアリング上の考慮事項 |
|---|---|---|
プロトタイピング / 概念実証 | 標準カタログ部品 | 配信速度と即時テストの可用性を優先します。 |
標準的な室内気候 (20°C - 30°C) | 標準カタログ部品 | 基本的な断熱クラス (クラス B) で十分です。 |
極端な洗浄環境 | カスタム設計のソリューション | 特殊な IP 定格のシーリング、ブーツ、および非腐食性のエンクロージャが必要です。 |
非標準的なフォース カーブのニーズ | カスタム設計のソリューション | 調整されたコイル巻線比とカスタムプランジャー角度が必要です。 |
リニア磁気アクチュエータの選択には、かなりの技術的努力が必要です。決して単純なカタログ検索ではありません。熱制限、予想されるデューティ サイクル、および正確な指数関数的な力曲線に関する正確な計算を実行する必要があります。負荷プロファイルを推測すると、必然的に現場での故障や費用のかかるメンテナンスの遅延が発生します。
注文を確定する前、または機械設計を確定する前に、ベースラインのエンジニアリング データを確認してください。次の重要な次の手順に従ってください。
オープンギャップから完全装着までの正確な最大ストローク要件を計画します。
動摩擦とばねの戻り力を考慮して、総機械的負荷制限を計算します。
動作デューティ サイクルを数学的に最終決定し、最大の「オン」期間を特定します。
特定の展開ゾーンの周囲温度制限と環境上の危険性を評価します。
仕様を推測しないでください。ご購入前にアプリケーションエンジニアに直接ご相談されることをお勧めします。経験的なパフォーマンス データに対して特定の負荷計算を検証します。適切な技術検証により、自動化機器が何百万回もの作動に対して確実に動作することが保証されます。
A: 標準の式を使用します: (オン時間 / (オン時間 + オフ時間)) x 100。ただし、パーセンテージを計算するだけでは十分ではありません。また、メーカーの最大許容オンタイム制限を厳密に遵守する必要があります。この最大持続時間を超えると、サイクル全体の割合に関係なく、重大な熱損傷が保証されます。
A: はい、過電圧は一時的にストローク力を増加させますが、非常に大きなリスクを伴います。発熱は、P = V²/R に従って二次関数的に増加します。コイルを過電圧にする場合は、わずか数ミリ秒間正確に電力をパルス供給する必要があります。継続的な過電圧は絶縁体を急速に焼き尽くし、コンポーネントを破壊します。
A: 管状のデザインは金属シリンダー内に完全に密閉されています。より高い磁力、より長い寿命、優れた環境保護を提供します。オープンフレーム設計により、内部コイルが露出したままになります。コスト効率が高く、統合が容易なため、コスト重視の大量の屋内オートメーションに非常に人気があります。
A: 通常、ブザー音は AC 電源ユニットで発生します。交流がゼロ電圧を超えると、磁力は一時的に低下します。これにより、金属製のアーマチュアがフレームに対して振動します。ハム音を止めるには、統合されたシェーディング コイルを使用します。あるいは、静かな動作を実現するために、整流器付きの DC 電源に切り替えてください。
