私たちは、新しい思考、新しいテクノロジー、新しい作業方法で常に自分自身を改善しようとしています。
世界の産業分野にわたる最新のエンジニアリングでは、前例のないレベルのエネルギー効率、動作精度、コンパクトな機械的性能が求められています。電気自動車、産業用コンベヤ システム、高速ロボット サーボアクチュエータのいずれに電力を供給する場合でも、エンジニアは高度な永久磁性材料を利用して、狭い空間占有面積内で最大の電磁出力を達成します。
特殊な磁気ソリューションを最新のモーター アーキテクチャに統合することで、メーカーは電気損失を大幅に削減し、トルク密度を高め、産業上の重負荷下でも長期耐久性を確保できます。
電気機械エネルギー変換は、磁場と電流巻線の間の正確な相互作用に依存します。従来の誘導モーターはローターの誘導電流に依存しており、内部電気抵抗と大量の廃熱が発生します。対照的に、永久磁石同期モーター (PMSM) は、ローター アセンブリに高エネルギーの永久磁石を使用し、ローターの巻線損失を完全に排除します。
この直接磁気励起により、モーターは可変速度範囲全体でより高い連続トルク出力、より速い動的応答時間、および優れた動作効率を実現できます。電気励起を安定した永久磁場に置き換えることにより、産業機器の設計者は、電力供給を犠牲にすることなく全体のフレーム サイズを小さくすることができます。
モーター技術 | ローター励磁方式 | エネルギー効率 | 電力密度 |
誘導モーター | ステータを介して誘導されるロータ電流 | 中程度 (標準 IE2/IE3) | かさばって重い |
永久磁石モーター | 直接希土類またはフェライト磁石 | 高(IE4/IE5準拠) | コンパクトで高いトルク重量比 |
ブラシレス DC (BLDC) モーター | 精密永久磁石ローター | 幅広いRPMにわたって優れた性能を発揮 | 超コンパクトなマイクロおよび分数馬力 |
ヒント: システム全体のエネルギー効率を最大化するために、連続可変速制御が必要なアプリケーションには永久磁石モーターの設計を指定してください。
現代の産業機械では空間的制約があるため、最小限の体積に最大の電力を詰め込むコンポーネントが必要です。高エネルギー希土類合金は、優れた残留磁気と最大のエネルギー生成を提供し、エンジニアがモーターの直径を縮小し、ローターの質量を大幅に減らすことができます。
産業用ロボットや自動製造ラインでは、モーターの軽量化によってロボット アームの慣性負荷が軽減され、より速い加速率とより高い積載量が可能になります。さらに、コンパクトな磁気カップリングと保持アセンブリにより、複雑な機械式ギアボックスや外部クランプを必要とせずに可動部品を確実に固定します。
注: トルク密度が高いため、産業用ドライブの物理的重量が軽減され、構造的サポートの要件が軽減され、機械の組み立てが簡素化されます。
世界的な規制基準により、産業用機械、ポンプ、ファン、コンプレッサーに対する厳しいエネルギー効率への準拠がますます求められています。永久磁石モーターは常に IE4 および IE5 の超プレミアム効率定格を達成し、数十年の動作サイクルにわたって電力消費を大幅に削減します。
内部熱損失を最小限に抑えることで、これらの高効率モーターはより低温で動作し、巻線の絶縁寿命を延ばし、施設の冷却負荷を軽減します。この電気エネルギーの無駄の削減は炭素排出量を直接削減し、製造工場が企業の持続可能性目標を達成するのに役立ちます。
持続可能性の指標 | 標準誘導ドライブ | 高効率永久磁石ドライブ |
稼働効率 | 85% ～ 91% | 94% ～ 97%+ |
熱放散 | 高い内部発熱量 | 熱無駄を最小限に抑えます。動作温度の低下 |
力率 | 外部力率補正が必要 | ほぼ 1 の力率性能 |
ヒント: 総所有コスト (TCO) 分析を実施して、永久磁石のアップグレードによるエネルギー節約が初期の機器コストをどのように迅速に相殺するかを実証します。
さまざまな産業用途には、特有の機械的、熱的、化学的課題が存在します。適切な永久磁石グレードを選択することで、モーターと機器が耐用年数を通じて安定した性能を維持できるようになります。
ネオジム磁石: 超小型の設置面積と最大の磁束を必要とするアプリケーション向けに、エンジニアは高トルクの EV パワートレインや高精度の産業用サーボアクチュエーターを駆動するために、高強度 ネオジム磁石をモーターに統合 します。

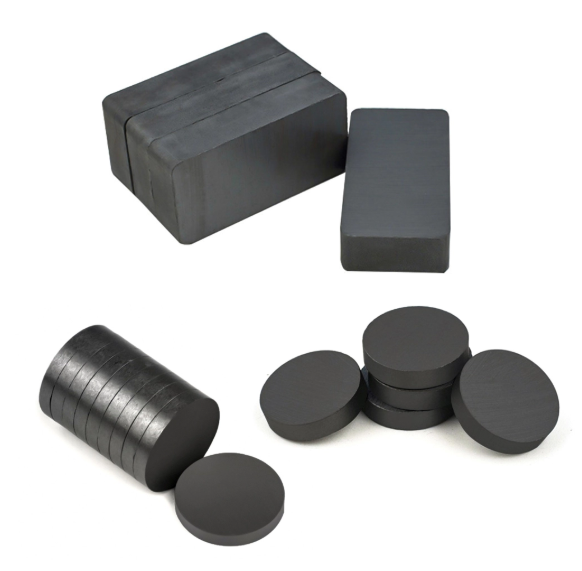

フェライト (セラミック) 磁石: プロジェクトが手頃な価格と自然な防錆性を優先する場合、従来の 工業用永久フェライト セラミック磁石は、 大量の家電製品のモーターやウォーター ポンプに信頼性の高い性能を提供します。
サマリウムコバルト (SmCo) 磁石: 熱安定性が最優先される極度の高温条件では、特殊な カスタマイズされた耐腐食性 SmCo 磁石が、 高温減磁に対する頑強な耐性を実現します。
アルニコ磁石: 優れた温度安定性と安定した磁束を必要とする精密センサーやビンテージ機器向けに、 販売用の耐久性のある強力な永久アルニコ磁石は、 信頼できる従来のソリューションを提供します。
注: 磁石のグレードの選択を最終的に行う前に、作業環境の最大動作温度と腐食性暴露レベルを必ず評価してください。
高性能永久磁石を高速産業用モーターに統合するには、熱膨張、遠心力、減磁のリスクを注意深く管理する必要があります。モーターの RPM が増加すると、遠心応力によりローターの磁石が保持スリーブに対して外側に押されます。
エンジニアは、高強度の非磁性ステンレス鋼の保持スリーブ、カーボンファイバーのラッピング、または特殊な嫌気性接着剤を利用してローターの磁石を安全に固定します。さらに、適切な耐熱グレード (高保磁力ネオジムや SmCo 合金など) を選択すると、高温と強力な電機子反応場の組み合わせによって引き起こされる不可逆的な磁束損失が防止されます。
ヒント: 適切なエアギャップ許容値と熱放散経路がロータ ハウジングに組み込まれていることを確認し、過酷な産業サイクル中の局所的な過熱を防ぎます。
最新の産業機器の信頼性は、磁気コンポーネントの製造精度に大きく依存します。高度な生産ラインでは、自動磁場プレス、真空焼結、高精度ダイヤモンド研削を利用して、厳しい寸法公差を実現しています。
ヘルムホルツコイル磁束検証、自動ヒステリシスグラフスキャン、表面欠陥検査などの厳格な品質テストにより、すべての磁気アセンブリが、高速産業環境において一貫した性能、バランスの取れたローターダイナミクス、無振動動作を実現することが保証されます。
注: 経験豊富なメーカーと提携することで、カスタムの磁気配向と多極磁化パターンが正確なモーター設計要件を確実に満たします。
先進的な永久磁石材料は、従来の鉄や銅のコンポーネントよりも初期材料コストが高くなる可能性がありますが、長期的な運用上のメリットにより優れた経済的利益がもたらされます。
永久磁石ソリューションは、エネルギーの無駄を排除し、メンテナンスのダウンタイムを削減し、モーターの早期故障を防止することにより、トータルのライフサイクルコストを削減します。産業施設は、機器の稼働時間の増加、電気料金の削減、自動化された生産ライン全体の生産性の最大化によって恩恵を受けます。
経済的要因 | 先行投資 | 長期的な運用への影響 |
標準吸気システム | 初期設備コストの削減 | 継続的な電力消費とメンテナンスの増加 |
永久磁石システム | 初期コンポーネントコストが高い | 光熱費の大幅な削減、スリップ損失ゼロ、寿命の延長 |
ヒント: カスタム形状を最適化し、工具費用を削減し、機器のパフォーマンスを最大化するには、エンジニアリング設計段階の早い段階で専門の磁気ソリューション プロバイダーに相談してください。
永久磁石は、最新の高効率モーターや産業機器の設計を可能にする重要な技術基盤として機能します。優れたトルク密度、超高エネルギー変換効率、コンパクトなフォームファクターを実現することで、高度な磁性材料はエンジニアが産業オートメーションの複雑な課題を解決できるようになります。
正確な磁性グレード、耐久性のある保護コーティング、最適化された回路形状を選択することで、要求の厳しい製造環境全体での長期的な動作信頼性が保証されます。
産業用モーターや機器の優れた性能を実現するには、Shine の設計ソリューションを検討してください 。 Shine. は 、厳格な国際工業規格を満たすようにカスタマイズされた高性能ネオジム磁石、フェライト磁石、SmCo 磁石、アルニコ磁石、およびカスタム磁気アセンブリを供給しています。
A: 永久磁石モーターはローター電流とそれに伴う巻線抵抗損失を排除し、その結果、動作効率が向上し、熱無駄が削減され、トルク密度が向上します。
A: サマリウムコバルト（SmCo）磁石は、300℃を超える温度でも安定した磁束と高い減磁抵抗を維持するため、高温環境に最適です。
A: 希土類磁石は優れた磁気エネルギー密度を提供するため、エンジニアは、大型の従来の設計と比較して同等以上のトルクを生成する、より小型のモーター ハウジングと軽量のアクチュエータを設計できます。
A: はい、永久磁石同期モーター (PMSM) とブラシレス DC モーターには、ステーターの磁界とローターの同期を正確に制御するために電子可変周波数ドライブ (VFD) が必要です。
