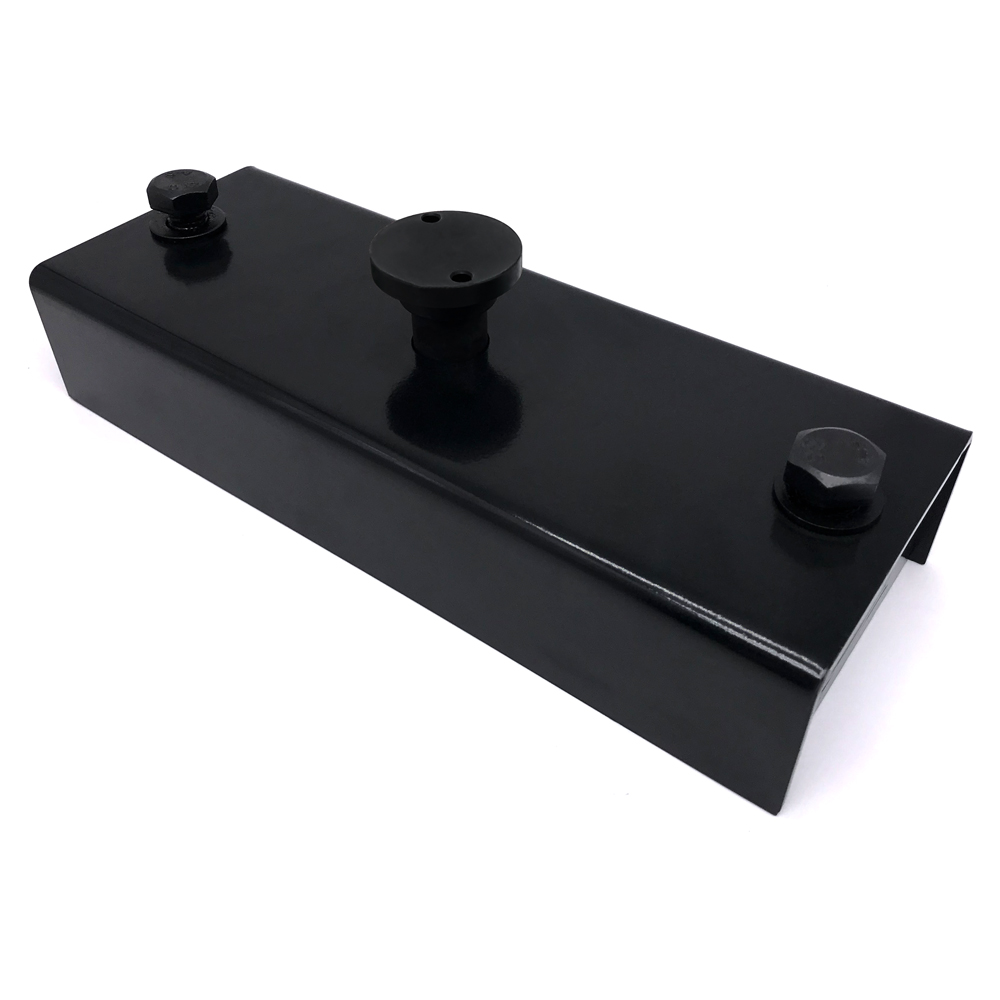

型枠の移動は、プレキャスト コンクリート製造において重大な障害点を引き起こします。これらの予期せぬ変化は、深刻な寸法の不正確さ、大量の材料の無駄、工場の重大な安全上の危険に直接つながります。工場管理者はこの不満をよく知っています。高品質の シャッターマグネットにより、 強力な保持力が得られます。ただし、その有効性は、正確な空間位置決め、きれいな表面状態、および正確な荷重計算に大きく依存します。単純な位置ずれによって、鋳造プロセス全体が損なわれる可能性があります。
この記事では、最適な磁石間隔を計算するための、エンジニアリングに裏付けられた厳密なフレームワークを提供します。私たちは、工場現場でよくある設置の失敗を回避するのに役立つ実証済みの技術を探ります。特定の生産要求に合わせて適切な磁石仕様を選択する方法を学びます。これらのガイドラインに従うことで、激しく高振動のコンクリート注入中でも型枠の動きがゼロであることを保証できます。
位置決め比率: 型枠の高さとコンクリートの振動強度によって厳密に決まる、シャッター磁石の標準間隔は通常 1 ～ 1.5 メートルの範囲です。
力と荷重: 主張されている磁気保持力 (900kg、2100kg など) は、鋼床の劣化とコンクリート スラグを考慮して、現実のシナリオでは 20 ～ 30% 割り引く必要があります。
クリティカルゾーン: 角、接合部、および高圧の底端には、静水圧に対抗するための強化された位置決め戦略が必要です。
調達ロジック: 建物のシャッター用磁石の評価は、生の磁気強度を超えています。寿命は、内部のスプリング機構、ケーシングの耐久性、メンテナンスの容易さに依存します。
型枠の吹き飛ばしは、プレキャスト コンクリート施設にとって多大な財政的損失を意味します。プロファイルがわずか数ミリメートルずれると、プレキャスト要素全体が不合格になることがよくあります。やり直しには高額な労働時間がかかります。廃棄されたコンクリートは生産コストを直接上昇させます。このようなコストのかかる微小な変化を防ぐためには、物理的な力が作用していることを理解する必要があります。
濡れたコンクリートは、まさに高密度の流体と同じように動作します。型に流し込むと、サイド レールに対して外側に向かう強い静水圧がかかります。この外向きの圧力は、機械的振動段階で急激にピークに達します。バイブレーターはコンクリート混合物を液化し、気泡を除去します。この液化により、混合物の内部摩擦が一時的に解消されます。その結果、流動コンクリートは最大の力で型枠を外側に押します。
多くの作業者は磁力と摺動抵抗の関係を誤解しています。この誤解により、危険な接着ギャップが生じます。 900kg の垂直引張力を定格とする磁石は、900kg のせん断抵抗を提供しません。せん断抵抗により横滑りを防止します。実際の滑り抵抗は、通常、垂直方向の引っ張り力の 20% ～ 30% にすぎません。適切な位置決め戦略は、この深刻な不均衡を数学的に補償します。
表 1: 引っ張り力と現実世界のせん断抵抗
定格垂直引張力 | 推定せん断抵抗（クリーンスチールベッド） | 推定せん断抵抗 (摩耗/油床) |
|---|---|---|
600kg | 180kg | 120kg |
900kg | 270kg | 180kg |
1350kg | 405kg | 270kg |
2100kg | 630kg | 420kg |
厳密な間隔ガイドラインを確立することが、型枠の安定性の基礎となります。ベースラインフレームワークでは、要素の高さ、厚さ、コンクリート密度を考慮する必要があります。無計画に配置すると、必然的にプロファイルに沿って弱点が生じます。
最大 400 mm の標準高さの要素には、特定の一貫したアプローチが必要です。直線の壁に沿って 1,000mm ～ 1,500mm ごとに磁石を配置するようにチームに指示する必要があります。この間隔により、スチール レール全体に静水圧が均等に分散されます。常に、1 つの磁石の中心点から次の磁石の中心点までを測定します。いかなる場合でも1,500mm以上の隙間を設けないでください。
厚さが 400mm を超えるエレメントは、大きな外側荷重を発生します。ここでは標準の間隔は失敗します。磁石間の距離を 500mm または 750mm に減らす必要があります。あるいは、ヘビーデューティ用途向けに設計された大容量モデルを利用することもできます。打設頻度を 2 倍にすると、高圧のコンクリート流体に対して強固で不屈のバリアが形成されます。
コーナーのベスト プラクティス: コーナーと接合部は、高応力の脆弱ゾーンとして機能します。コンクリートは自然にこれらの交差点に押し込まれます。磁石は型枠の隅から 150 mm ～ 200 mm 離れた位置に正確に配置する必要があります。このターゲットを絞った補強により、エッジのにじみや壊滅的なコーナーの吹き抜けを防ぎます。
厳密な機械的ワークフローを遵守することで、最大限の磁気接触が保証されます。オペレーターは、次の操作シーケンスを覚えておく必要があります。
対象エリアを清掃します。 鋼鋳造ベッドを掃いて、コンクリートの破片をすべて取り除きます。
プロファイルを配置する: サイド レールをチョーク ライン上に正確に設定します。
デバイスを配置します: 磁石をレールの後ろの所定の位置にゆっくりと下げます。
メカニズムをアクティブにする: プッシュボタンをしっかりと押して、磁気ブロックをテーブルに固定します。
接触の確認: ベースを検査して、磁石とスチールベッドの間に隙間がないことを確認します。
正しい磁石を選択するには、正確な計算が必要です。必要な強度を単純に推測することはできません。まず、特定の混合物のコンクリート密度を評価します。次に、目的の注湯量を計算します。より速く注ぐと、より高い即時圧力が生成されます。最後に、鋳造ベッドの摩擦係数を評価します。滑らかで油がたっぷり含まれたベッドは、生の鋼の表面よりもはるかに少ない摩擦をもたらします。
業界標準では、垂直引張力に基づいて、これらのツールを個別の容量階層に分割しています。特定のプラントの用途に合わせて在庫を分類する必要があります。
軽量 (450kg ～ 600kg): これらのユニットは、ストレスの少ない作業を完璧に処理します。面取り、窓のブロックアウト、ドアフレーム、薄い装飾パネルの固定に最適です。
中耐久から重量級 (900kg - 1350kg): これらは標準的なアプリケーション層を表します。これらは主に典型的な壁パネルと標準的な構造要素に使用します。
極限の耐久性 (1800kg ～ 2100kg+): 大規模なインフラ要素にはこれらの巨大なユニットが必要です。また、橋桁の製造など、非常に高い振動が発生するシナリオでも型枠を固定します。
購入者には、サプライヤーに独立したプルテスト認証を要求することを強くお勧めします。多くのメーカーは、迅速な販売を確保するためにせん断力の能力を誇張しています。彼らは多くの場合、実際のせん断試験を実施せずに最大の垂直方向の引力を宣伝します。大量購入を承認する前に、必ずテストの文書化された証拠を要求してください。
オペレーターが基本的な取り付け手順を無視すると、最も強力な磁石でも故障します。最も一般的なリスクには、表面の汚染が含まれます。コンクリートスラグ、錆び片、または過剰な剥離油が鋳造床を覆うことがよくあります。わずか 1mm のゴミが磁石の下に閉じ込められると、磁石の保持力は大幅に低下します。エアギャップ効果として知られるこの現象は、磁気回路を破壊します。磁場は破片を貫通できないため、ツールは側圧に対して役に立たなくなります。
ベッドの厚さの不適合は、別の隠れた危険を表します。強力な磁石には、磁気回路が完全に飽和するのに十分な鋼の質量が必要です。厚さ 10 mm 以下の薄いスチール製テーブル上で 2100kg の磁石を使用すると、磁場はテーブルをまっすぐ通過します。磁石は薄い金属をしっかりと掴むことができません。この飽和の欠如は、予期しない型枠の移動に直接つながります。
機械的な劣化は時間の経過とともにゆっくりと信頼性を破壊します。工場労働者は頻繁にスチールハンマーを使用して起動ボタンを叩いています。この激しい衝撃により、内部に隠された脆弱なネオジムコアが損傷します。また、内部のスプリング機構も歪みます。係合および係合解除に適切なレバーツールを使用できるようにオペレーターを訓練する必要があります。ハンマーで叩くと、強力な装置が徐々に弱く、信頼性の低い負債に変わります。
建物シャッターマグネット を調達する必要がある場合、製品設計の特徴をプラントの効率に直接結び付ける必要があります。基本的な引張力定格を超えて検討してください。筐体の材質は、動作寿命に大きな役割を果たします。炭素鋼ケーシングは、苛性コンクリート環境に耐えるために防食処理が必要です。ステンレス鋼のケーシングは優れた防錆性を備え、数え切れないほどのメンテナンスの労力を節約します。
ネオジム保護は重要な評価基準となります。 NdFeB 磁性材料は脆いことで有名です。突然の衝撃で簡単に割れてしまいます。密閉型または樹脂充填型の磁気ブロックを備えた製品を選択する必要があります。樹脂は衝撃吸収材の役割を果たします。忙しい工場のフロアで避けられない衝突や落下から壊れやすいコアを保護します。
よくある間違い: 購入者は調達時に最低単価を優先することがよくあります。このアプローチは長期的なユーザビリティを無視します。評価基準を掃除のしやすさと運用の柔軟性に変更する必要があります。標準化されたアダプターとクランプが入手可能かどうかを確認してください。多用途のユニットは既存の型枠システムに簡単に統合できるため、将来的に高価なカスタム ブラケットを購入する必要がなくなります。
型枠の動きを防ぐには、生産ライン全体にわたる厳格な規律が必要です。正確な力の計算と厳密な空間位置を合成する必要があります。表面を定期的にメンテナンスすることで、磁石が定格容量で動作できることが保証されます。これらのツールは単なる分銅ではなく、精密機器として扱ってください。
工場管理者には、型枠の移動によって引き起こされる現在のスクラップ率を監査することをお勧めします。間隔プロトコルを分析し、インストール中にオペレーターのエラーがないか確認します。特定の環境で主張される保持力を検証するために、ライブ注入トライアル用のサンプル ユニットをリクエストしてください。これらの積極的な措置を講じることで、絶対的な寸法精度が確保され、収益が保護されます。
A: はい、リリースオイルは磁石とスチールベッドの間の摩擦を大幅に軽減します。垂直磁力は影響を受けませんが、せん断抵抗は大幅に低下します。これを軽減するには、磁石を配置する前にオイルを控えめに塗布し、特定の配置スポットを拭いて必要な摩擦を回復します。
A: 工場の現場には検証可能な指標があることに気づくでしょう。標準的な注入中に磁石がスライドすることは、力の損失を強く示しています。目に見えるケーシングの損傷や押しボタン機構の詰まりは、多くの場合、内部の磁石が粉々になったことを示しています。正確な測定を行うには、毎年専用の引張力試験装置を使用してください。
A: 必ずしもそうとは限りません。強力な磁石はより高いせん断抵抗を提供しますが、それでも圧力を均等に分散する必要があります。より少ない数の強力な磁石をあまりにも離して配置すると、鋼製型枠のプロファイルが接続点の間で外側に曲がってしまいます。生の強度と適切な線間隔のバランスを取る必要があります。
