私たちは、新しい思考、新しいテクノロジー、新しい作業方法で常に自分自身を改善しようとしています。

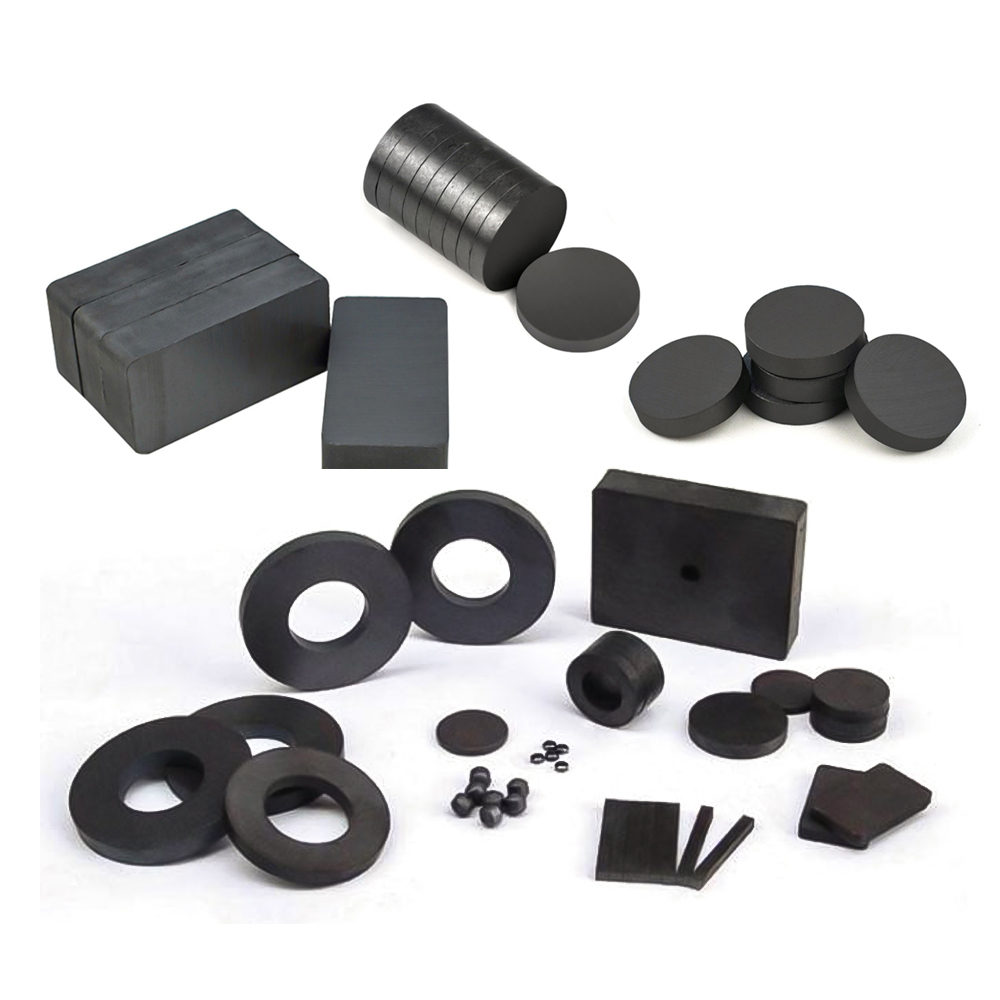

調達マネージャー、機械エンジニア、卸売業者は、常にバランスを保つ必要に迫られています。必要な磁気性能と厳しい単価制限を調和させる必要があります。この完璧なバランスをとることで、生産を利益を上げて実行し続けることができます。高性能希土類磁石は、深刻な予算超過を引き起こすことがよくあります。また、日常業務に望ましくないサプライチェーンの変動をもたらします。幸いなことに、 フェライト磁石は 安定性が高く、低コストの代替品です。最初に運用上の制約を正しくマップする必要があるだけです。このガイドは、生のエンジニアリング仕様と商業調達の現実の間のギャップを埋めるものです。当社は、材料グレードとカスタム公差を効果的に評価するのに役立つ信頼性の高いフレームワークを提供します。また、サプライヤーの信頼性を確認する方法を正確に学びます。最終的に、これにより、組立ラインを損なうことなく、適切な磁気コンポーネントを確実に調達できるようになります。
コストパフォーマンス比: フェライトは、サイズと重量の制限が少ないものの、コストと耐食性が重要な大量生産用途に最適な選択肢です。
材料の制限: セラミックは脆い性質を持っているため、プレス後の機械加工には特殊なダイヤモンド工具が必要であり、事前のカスタム金型計画が不可欠です。
サプライヤーの検証: 信頼性の高い調達を行うには、単価だけでなく、バッチ間の磁気一貫性、ISO 認証、現実的なリードタイムについてもサプライヤーを精査する必要があります。
メーカーは常に変動する原材料コストと戦っています。ネオジムなどのレアアース金属は、頻繁に価格が高騰します。こうした変動により、長期的な予算編成が複雑になります。逆に、酸化鉄と炭酸ストロンチウムは市場で顕著な安定性をもたらします。これらのベース材料は、ほとんどの市販のセラミック磁石の基礎を形成します。原材料が豊富にあるため、突然の世界的な供給ショックから購入者を守ってくれます。
このコスト上の利点を最大化するには、理想的な使用例を特定する必要があります。 永久セラミック磁石は、 体積と重量の制限が緩い場合に優れています。 DC モーターは信頼性の高い回転トルクを実現するためにこれらを多用しています。アコースティック スピーカーは、そのかさの質量に依存して音波をクリーンに駆動します。磁気選別機は、大きなセラミックブロックを使用して、工業用穀物ラインから鉄系汚染物質を除去します。感覚リレーは、予測可能な磁場からも恩恵を受けます。これらすべての用途において、物理的スペースにより、より大きな磁石の設計が可能になります。これにより、エンジニアはレアアースの高価な価格を支払うことなく、必要な磁束密度を達成することができます。
使用環境は磁石の選択に大きく影響します。ネオジム磁石は湿気にさらされると急速に腐食します。高価なニッケルまたはエポキシコーティングが必要です。セラミックの代替品は、本質的な耐食性を誇ります。それらの酸化物ベースの構造は、自然に酸化をはじきます。したがって、表面メッキや保護コーティングが必要になることはほとんどありません。これにより、二次製造ステップ全体が不要になり、単価が直接削減されます。
温度安定性も大きな利点です。一般的なセラミックグレードは 250°C まで安全に動作します。厳しい熱の中でも構造の完全性と磁力を維持します。対照的に、標準的なネオジムは 80°C 付近で出力が低下し始めます。さらに、セラミック材料は外部磁場からの減磁に強く抵抗します。数十年の使用にわたって非常に安定した磁気出力を提供します。過酷な屋外環境や高温の産業環境に自信を持って導入できます。
究極の磁気性能は製造方法によって決まります。これらの方法を 2 つの主要なカテゴリに分類します。 1つ目は等方性生成です。ここでは、工場は外部磁場を加えずに原料粉末をプレスします。内部の粒子は完全に整列していないままになります。これにより、全体的な磁気エネルギーが低下します。ただし、磁化の柔軟性が大幅に向上します。等方性ブロックは、ポストプロダクション後に任意の方向に磁化できます。これらは、複雑な多極磁化要件に見事に対応します。
2 番目のカテゴリーは異方性生産です。工場ではプレス段階で強力な磁場を適用します。これにより、粉末粒子が磁場に対して平行に整列します。その結果、最終製品では大幅に高い磁力が得られます。トレードオフとして、方向が厳密に制限されます。事前に決定された単一の磁化軸に制限されます。異方性部品は、最大の方向強度が必須となる高性能モーター用途で主流を占めています。
地域の命名規則により、調達チームが混乱することがよくあります。北米のサプライヤーは通常、C シリーズの命名法を使用します。世界市場は通常、Y シリーズの指定に依存しています。これらがどのように連携するかを理解することは、世界中で正確な見積もりを確保するのに役立ちます。
市販グレードの現実的な比較を検討してください。基本的な C1 はおおよそ Y10 に相当します。これらは、単純な保持力に適した等方性材料を表します。 Y30と比較するとミッドレンジのC5。エンジニアは、標準的な家庭用電化製品に対してこれらを指定します。ハイエンドのC8はY35と並びます。これらは、要求の厳しいアプリケーションに最大の磁束密度を提供します。
標準グレード比較表 | |||
米国規格 (C シリーズ) | グローバルスタンダード（Yシリーズ） | 磁気アライメント | 一般的なアプリケーションの結果 |
|---|---|---|---|
C1 | Y10 | 等方性 | 基本的な保持アプリケーション、冷蔵庫のマグネット、単純なセンサー。 |
C5 | Y30 | 異方性 | 標準 DC モーター、標準音響スピーカー、磁気カップリング。 |
C8 | Y35 | 異方性 | 高トルクモーターアーク、頑丈なセパレーター、ハイエンドオーディオ。 |
特定の成績を希望する結果にマッピングする必要があります。モーターアークの磁束密度を最大にするには、C8/Y35 を選択してください。基本的な保持アプリケーションを設計する場合は、C1/Y10 を選択してください。ここでは基本的なトレードオフについて透明性を持たせる必要があります。残留磁気（磁気の強さ）が高くなると、保磁力（減磁に対する抵抗力）が低下することがよくあります。正しいバランスを見つけることで、負荷がかかっても製品が確実に機能するようになります。
生産の仕組みを理解することで、コストのかかるプロトタイピングのエラーを防ぐことができます。工場では、乾式プレスと湿式プレスという 2 つの主な方法が使用されます。ドライプレスは単純な等方性形状に適しています。必要なセットアップ時間と工具コストが削減されます。湿式プレスでは、磁場下でスラリーを金型に注入します。このプロセスにより、より強力な異方性部品が得られます。ただし、湿式プレスには複雑な工具と長い乾燥サイクルが必要です。
カスタム形状では必然的に初期資本支出が増加します。モーター アークまたはセグメント化されたリングの設計には、前払いの金型費用が必要です。標準のブロックとディスクは、これらの料金を回避します。カスタム金型では、より高い最小注文数量 (MOQ) も適用されます。工場は、機械のセットアップに長時間かかることを正当化する必要があります。これらのカスタム金型料金は、プロジェクト計画段階の早い段階で予算を立てる必要があります。
購入者はセラミック材料が脆いという現実を認識する必要があります。これらの部品は、壊れやすいという点で標準的な食器に似ています。取り扱い中に欠けやひび割れが発生しやすいです。機械加工されたスチール部品のように扱うことはできません。
現実的な工業上の許容範囲を確立すると、コストが節約されます。標準的なプレス寸法は通常、± 2% の公差を保持します。アセンブリでよりきつい嵌合が必要な場合、工場では表面を研磨する必要があります。研磨面の公差は通常 ± 0.1 mm です。ただし、厳しい許容差を過度に指定しないように注意する必要があります。厳しい公差の要求により、ダイヤモンドの研磨コストが大幅に上昇します。また、生産リードタイムを不必要に延長します。機械アセンブリは常に、標準的な業界のバリエーションを受け入れるように設計してください。
信頼できるサプライヤーを選択するには、厳格な監査手順が必要です。決して見積単価だけでベンダーを判断しないでください。認定サプライヤーは、製造の一貫性を体系的に証明する必要があります。主要なバッチごとにヒステリシス グラフ レポートを要求する必要があります。これらのグラフは、ベースラインの磁気特性が仕様と一致していることを確認します。
バッチの均一性メトリクスも分析する必要があります。 CPK データ (プロセス能力指数) を要求します。高い CPK 数値は、安定した再現可能な製造実行を示します。購入契約では、許容可能な磁束密度変動制限を明確に定義する必要があります。さらに、規制を厳格に順守することは交渉の余地がありません。検証可能な RoHS および REACH 準拠を確認します。これは、ヨーロッパと北米の流通ネットワークにとって特に重要です。準拠していない貨物は、直ちに税関で拒否される可能性があります。
重要なサプライヤー検証チェックリスト:
対象グレードの最新のヒステリシス グラフ レポートを確認してください。
内部 CPK データを分析して、寸法と磁気の一貫性を確認します。
有効な RoHS および REACH 認証を確認します。
ISO 9001 または IATF 16949 の品質管理資格を確認します。
調達チームは、隠れた配送コストを見落とすことがよくあります。セラミック素材は緻密で重いです。また、ユニットあたりのコストも非常に低くなります。この特定の重量対価値の比率は、運賃が全体の予算に不釣り合いな影響を与える可能性があることを意味します。これらのコンポーネントを航空輸送することは、経済的に採算が合うことはほとんどありません。
スマートな物流戦略を導入する必要があります。コンテナを混載すると、パレットごとの海上輸送コストが大幅に削減されます。ローカライズされた倉庫契約を交渉することもできます。多くの世界的なサプライヤーは、主要顧客のために国内の倉庫に在庫を保管します。あるいは、一括注文と段階的な出荷リリースを組み合わせて利用します。これにより、当面の在庫スペースを効果的に管理しながら、一括価格を確保できます。積み込みドックに負担をかけることなく、生産ラインに供給を続けます。
設計図面から有効な発注書に移行するには、規律あるアプローチが必要です。サプライ チェーンと予算を保護するには、次の一連の手順に従ってください。
ステップ 1: プロトタイプのテスト。 必ず最初に同等グレードの既製サンプルを要求してください。高価なカスタム金型を試作する前に、アプリケーションでこれらの標準ブロックをテストしてください。これにより、磁気回路設計が実用的に検証されます。
ステップ 2: コーティング/仕上げの検証。 清潔さの要件を評価します。この材料は固有の耐食性を誇ります。ただし、未加工の部品には微細なセラミックの粉が残ります。アプリケーションが埃のない表面を厳密に要求しているかどうかを確認してください。その場合は、軽いエポキシ コーティングまたは超音波洗浄プロセスを指定してください。
ステップ 3: サプライヤーの能力マッピング。 ベンダーの物理機器を評価します。社内の磁化器具を備えていることを確認してください。特定の多極またはラジアルアライメント要件に正確に適合できることが証明されなければなりません。
ステップ 4: 全体的なコスト評価。 最初の見積もりのさらに先を見てください。基本ユニットコストと償却されたカスタム ツール料金を組み合わせます。固有の材料の脆性に起因する、予測されるアセンブリのスクラップ率を追加します。最後に、陸揚げされたすべての運賃を含めます。これにより、本当の財務状況がわかります。
これらの信頼できるコンポーネントを指定するには、戦略的なバランスを保つ必要があります。事前のツールのコストと、長期的な運用コストの大幅な節約を比較検討する必要があります。レアアース材料は強力な電力を供給しますが、価格には重大なリスクが伴います。セラミックの代替品は、最高の市場安定性、優れた耐食性、信頼できる性能を提供します。
バイヤーには、十分な準備を整えて潜在的なサプライヤーにアプローチすることをお勧めします。常に完全な 3D CAD ファイルを提供してください。必要な磁気配向ベクトルを明確に記載してください。最大目標動作温度を明示的に定義します。これにより、見積もりの推測が不要になり、調達サイクルが短縮されます。エンジニアと購買チームが緊密に連携するよう奨励します。商業的実現可能性のレビューと正式なツールの見積もりのために、包括的なアプリケーション仕様を今すぐ提出してください。
A: いいえ、従来のスチール工具では加工できません。材質は脆いセラミックです。納入後の改造には、特殊なダイヤモンド工具と連続水冷剤が必要です。通常、穴を開けたり切断したりしようとすると、すぐに粉々になってしまいます。
A: これは、大量の転がりや輸送中に固有の材料が脆くなることに起因します。発注書では、許容可能な業界標準のチッピング許容値を明確に定義する必要があります。外観上の小さなエッジの欠けが構造の完全性や磁気性能に影響を与えることはほとんどありません。
A: フェライトは氷点下の温度で保磁力が一時的に失われます。これにより、凍結環境では永久減磁のリスクが大幅に増加します。ネオジムは極寒の環境でははるかに優れたパフォーマンスを発揮しますが、高温のシナリオではセラミックが優勢です。
