エンジニアや製造者は、非常に厳しい空間的制約の中で、堅牢で局所的な保持力を常に必要としています。標準的な未加工の磁石は、多くの場合、直接的な機械的衝撃によって粉々になったり、重工業での使用中に十分なグリップを発揮できなくなります。 ポット マグネットは、 この正確な構造問題を効果的に解決します。頑丈な機械加工されたスチール製シェルの中に固体の永久磁石が収められています。
このスマートなデザインは、非常に脆い内部磁性材料を亀裂や欠けから保護します。また、内部磁場の方向を意図的に 1 つの特定の領域に向けます。これにより、単一のアクティブな面での保持力が大幅に増幅されます。
この完全な技術ガイドでは、これらの特殊な保持アセンブリの中核となる物理機構を詳しく説明します。現在利用可能なさまざまな磁石の素材と賢い取り付けスタイルについて学びます。また、重要な評価基準と回避すべき一般的な失敗リスクについても説明します。これにより、商業または産業用途に必要な磁気アセンブリを正確に指定できます。
集中磁気回路: スチールシェルは磁場の方向を単一の活性面に向け、同じサイズの生の磁石と比較して直接吸引力を大幅に増加させます。
エアギャップ感度: 磁場が浅く集中しているため、ポット磁石は平鋼と直接、面一で接触する必要があります。たとえ薄いコーティングや小さな空隙であっても、保持能力は大幅に低下します。
アプリケーション固有の選択: 適切なポット磁石を選択するには、材料 (ネオジム対フェライト)、動作温度制限、および取り付けスタイル (皿穴、ねじ、またはスタッド) のバランスが必要です。
せん断力と引っ張り力: 実際のせん断力 (滑りに対する抵抗) は、通常、記載されている垂直方向の引っ張り力の 20 ～ 30% にすぎません。
これらのツールを完全に理解するには、まずその物理的な構造を確認する必要があります。エンジニアは 、独自の 3 つの部分からなる内部アセンブリによってコアコンポーネントは標準の永久磁石で構成されています。このコアは、業界では「ポット」として広く知られている、機械加工されたスチール製ケーシング内にぴったりと収まります。最後に、非磁性スペーサーがマグネットをスチール製ハウジングから完全に分離します。メーカーは通常、この重要なリングに真鍮、銅、または工業用プラスチックを使用します。この非磁性バリアは、内部磁石がそれ自身の保護シェルに対して短絡するのを防ぎます。 ポット マグネットを定義します。
この密閉型設計は、過酷な環境において耐久性に大きな利点をもたらします。ネオジムやフェライトなどの代表的な高強度磁性材料は、本質的に脆い性質を持っています。突然の機械的衝撃や圧力がかかると簡単に亀裂が入ります。周囲のスチールカップは、壊れやすいコアの装甲シールドとして機能します。産業用途における繰り返しの打撃、振動、乱暴な取り扱いを吸収します。工場作業員がアセンブリを落としたり、金属表面にぶつけたりしても、内部の活物質が飛散することはありません。
また、大規模な調達においても大幅なコスト効率が得られます。スチールシェルが局所的な磁場を積極的に増幅するため、より少ない原材料でより高いパフォーマンスを実現します。必要な保持力を実現するには、はるかに少量の高価な希土類材料が必要です。この明確な容量の最適化により、製造規模でコンポーネントの予算を効果的にバランスさせることができ、巨大な未加工磁石の高価な値を付けずに強力なグリップを実現できます。
実際の物理学を理解するには、磁束の方向変更を詳しく調べる必要があります。これについては余計な話をせずに説明できます。外側のスチールシェルは、磁束線の非常に効率的な導管として機能します。標準的な生の磁石では、これらの線はあらゆる面から放射状に広がります。ポットアセンブリでは、スチールシェルが内部磁石の背面と側面から放射する磁束線を捕捉します。これらのキャプチャされたラインを正面に向かって積極的にリダイレクトします。
この意図的なリダイレクトにより、エンジニアが閉回路効果と呼ぶものが生じます。北極と南極の両方が 1 つのクランプ面で効果的に連携します。活性面全体に集中した高度に集中した磁場が得られます。利用可能なすべての磁気エネルギーがターゲット金属に同時に当たるため、直接保持力は劇的にスパイクします。
ただし、このテクノロジーを使用する場合は、物理的なトレードオフが必要になります。直接接触すると優れたグリップ力が得られますが、磁力によるリーチは完全に犠牲になります。集中フィールドは非常に浅いままです。遠くにある物体を効果的に引き寄せることはできません。アセンブリが適切に機能するには、面一で直接接触する必要があります。 2 インチ離れたところから金属片を引き抜く必要がある場合、これはその作業には不適切なツールです。器具をスチール製の壁に面一でロックする必要がある場合、これは完璧なソリューションです。
メーカーは、これらのクランプツールを取り付け構成と内部コアの材質によって分類しています。適切な統合ソリューションを選択することで、磁石が広範な製品設計にどれだけ簡単に取り付けられるかが決まります。
皿頭/スルーホール: 皿ネジを受け入れるために加工された中央の穴が特徴です。非磁性表面へのフラッシュマウントに最適です。木工職人は常に家具にそれらを使用しています。機械工は、ねじの頭が磁性面の下に位置する必要があるカスタムの治具や保持具を構築するためにこれらを利用しています。
雌ねじ (ボス/雌): 隆起したスチール カラーまたは雌ねじを含むタップ穴が特徴です。これらは、二次ハードウェアを接続するために特別に設計されています。フック、アイレット、またはネジ付きロッドを磁石の背面に直接簡単にねじ込むことができます。看板を吊り下げたり、天井ケーブルを配線したりするのに最適です。

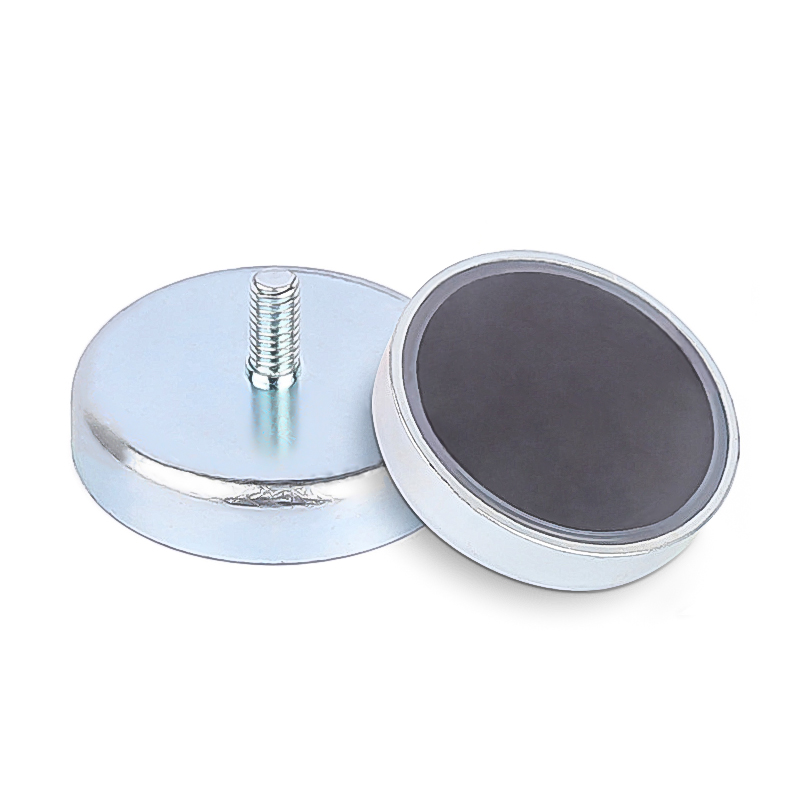

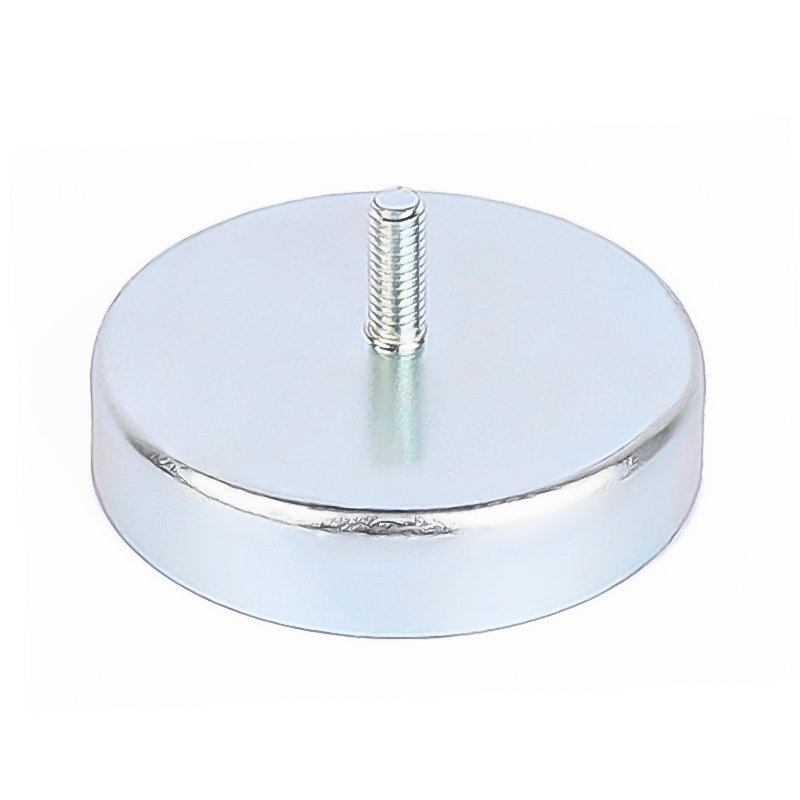

おねじ (スタッド/オス): これらには、スチール カップの背面にしっかりと取り付けられた突き出たねじ付きロッドが含まれます。機械ベースのあらかじめタップされた穴に直接挿入するのに最適です。金属シートに開けた穴にスタッドを押し込み、標準の六角ナットでしっかりと固定することもできます。
内部コアの材料は、環境制限とアセンブリの全体的な強度の両方を決定します。以下の表は、工業生産で使用される 3 つの主要なオプションを比較しています。
材質の種類 | 強度比 | 最高温度 | 最適なアプリケーションプロファイル |
|---|---|---|---|
ネオジム (NdFeB) | 最高 | ～80℃（標準） | 強力なグリップを必要とするコンパクトなスペース。特別なコーティングを施さないと熱や腐食に弱い。 |
フェライト(セラミック) | 適度 | 250℃まで | コスト効率の高い一括アプリケーション。優れた自然耐食性。物理的な設置面積が大きくなります。 |
SmCo & アルニコ | 高/中程度 | 300℃～500℃ | ニッチな航空宇宙または重工業のセットアップ。極端な温度と化学的安定性が必要です。 |
エンジニアはメーカーの仕様書を読むときに重大な間違いを犯すことがよくあります。検査室の番号だけでなく、運用の現実に基づいてサイジングを指定する必要があります。メーカーの評価は、完璧な条件下での絶対最大垂直引張力を表しています。
彼らは、これらのアセンブリを、厚く、完全に平らな、塗装されていない軟鋼でテストします。試験機は完全に真上に引き上げられます。実際のアプリケーションは大幅に異なる可能性があります。スチールターゲットが曲がっていたり、汚れていたり、塗装されていたりすると、記載されている最大の力を達成することはできません。初期仕様に十分な安全係数を組み込む必要があります。
せん断力係数は、エンジニアリング上のもう 1 つの大規模な見落としを表します。滑りに対する抵抗は、直接垂直に引っ張るよりも大幅に低くなります。磁石を垂直の壁に取り付けると、重力によって磁石の面全体が下に引っ張られます。実際のせん断耐力は、通常、記載されている垂直定格の 5 分の 1 から 3 分の 1 にすぎません。せん断強度が設計にとって重要な場合は、ゴムコーティングされたバリアントを指定することを強くお勧めします。物理的な摩擦リップや機械的なストップをアセンブリに組み込むように設計することもできます。これらの物理的障壁は、下方への滑りを完全に防ぎます。
磁気飽和の物理学により、ターゲット材料の厚さは非常に重要です。すべての金属シートには最大磁束吸収限界があります。
定格 50kg のポット アセンブリを自動車の薄い板金に取り付けると、その重量に完全に耐えられなくなります。
薄い金属は、アセンブリによって生成される磁場を完全に吸収することはできません。
余分な磁束は薄い金属シートの裏側から逃げます。
金属が飽和すると、余分な磁力は完全に無駄になり、保持力はすぐに低下します。
エンジニアはエアギャップの脆弱性に対して積極的に計画を立てる必要があります。磁場は浅く集中しているため、これらのアセンブリを凹凸の激しい表面では決して使用しないでください。厚く塗装された金属や錆びた鉄の梁は、急速な保持不良の原因となります。磁束場は完全に面一の接触を必要とします。わずか 1 mm の空隙でも、総引張力が 50 パーセント以上低下する可能性があります。最終的なグリップ強度を計算する際には、粉体塗装層またはメッキの厚さを考慮する必要があります。
熱劣化は、製造環境に別の深刻な障害をもたらします。高温の産業空間は、標準的な磁気コアに極度のリスクをもたらします。標準のネオジム オプションは 80°C を超えると非常に早く劣化します。熱間射出成形機、業務用オーブン、または溶接ベイにこれらを指定すると、急速な故障が保証されます。永久的な減磁が発生します。コアが特定の温度しきい値を超えると、冷却後も強度は回復しません。注文を確定する前に、必ず動作温度を確認してください。
腐食や化学物質への曝露にも同様の注意が必要です。標準的なスチールシェルは屋外では必然的に錆びます。海洋環境や化学物質が洗い流される場所では、基本的な炭素鋼がすぐに破壊されます。これらのスペースを生き残るためには、明確な緩和戦略を提案する必要があります。
ステンレススチールのケースは、磁気回路を維持しながら効果的に湿気に耐えます。ゴムコーティングはシェル全体の周りに防水シールを提供しますが、小さな永続的な空隙が生じます。フェライト コアは本来、内部酸化に強いため、より大きなサイズが許容される屋外での長時間の暴露に最適です。
バイヤーはメーカーに問い合わせる前に、正確な製品仕様を明確に定義する必要があります。曖昧なリクエストはコンポーネントのマッチングの低下につながります。包括的な技術チェックリストをサプライヤーに提供します。
まず、必要な最小引っ張り力を決定し、安全乗数を適用します。次に、施設または最終使用環境における絶対最大動作温度を特定します。利用可能な設置面積を注意深く測定し、アセンブリが物理的スペースに適合することを確認してください。前述のオプションから最適な取り付け方法を選択してください。最後に、潜在的な湿気、塩水噴霧、研磨剤を含む化学物質を含むすべての環境条件を文書化します。
プロトタイピングは、後々の非常にコストのかかる製造ミスを防ぎます。最初に小さなバッチをテストすることを強くお勧めします。実際の現実の条件下でサンプルを厳密に評価します。新品のテストブロックではなく、正確なターゲット表面材料を使用してください。特定の塗料の厚さと表面の粗さを考慮してください。せん断抵抗を検証するために、実際の動作角度でアセンブリをテストします。大規模な一括実稼働を開始する前に、この物理的検証を完了してください。
ベンダーの審査により、一貫した長期的な品質管理が保証されます。磁気グレードの完全な材料トレーサビリティを提供するサプライヤーを注意深く探してください。独自の構造用途に信頼性の高いカスタム アセンブリ機能を提供する必要があります。契約に署名する前に、透明なプルテスト文書を要求します。信頼できる ポット マグネット メーカーは、ラボでの正確なテスト方法をオープンに共有しています。最初の計算に欠陥があることが判明した場合、彼らは喜んで仕様の調整を手伝ってくれます。
ポットマグネットは、あらゆる磁気要件に対応する万能のソリューションではなく、高度に特殊化されたクランプツールとして機能します。
閉磁気回路は、強力な直接保持力を提供しますが、距離による吸引力を効果的に排除します。
製品の統合が成功するかどうかは、取り付けタイプ、コア磁性材料、およびターゲット表面の物理的現実を調整することに厳密に依存します。
初期設計段階では、せん断力の制限と厳密なエアギャップの脆弱性を常に考慮してください。
今すぐ当社のエンジニアリング チームに連絡して、正確なアプリケーション仕様を確認するか、即時フィールド テスト用の物理サンプル バッチをリクエストしてください。
A: はい。しかし、リスクは生の磁石よりも大幅に低いままです。外側のスチールシェルは、有効な磁束の大部分を含み、前面に向けて向きを変えます。この封じ込めにより、背面と側面の周囲の漂遊磁場が減少します。ただし、偶発的な干渉を防ぐために、繊細なハードドライブやペースメーカーとの直接の面接触は厳重に避けてください。
A: せん断力による破壊が発生しています。下方への滑りに対する抵抗力は、通常、記載されている垂直方向の引っ張り力の 20% ～ 30% に過ぎません。金属と金属の滑らかな接触により、表面摩擦がなくなります。この滑りの問題を解決するには、ゴムでコーティングされたアセンブリに切り替えるか、物理的な下部サポート棚を含むようにマウントを再設計します。
A: いいえ。これらのアセンブリを機械加工、穴あけ、または切断することは絶対に行わないでください。機械加工によりスチールシェルが変化し、慎重に計算された磁気回路が破壊されます。さらに、ドリルビットは内部の非常に脆い磁気コアを粉砕する可能性があります。電動工具から発生する高熱も瞬時に永久減磁を引き起こす可能性があります。
A: 保護ゴム層は、デリケートな表面や塗装された表面の激しい傷を防ぎます。また、表面摩擦が大幅に増加し、滑りに対する耐せん断力が大幅に向上します。ただし、ゴム素材は永久的な非磁性の「エア ギャップ」として機能します。このギャップにより、裸のスチール バージョンと比較して絶対最大垂直引張力がわずかに減少します。
