希土類材料の増加にもかかわらず、 フェライト磁石は 依然として重量で世界の磁石生産量の 90% 以上を占めています。この継続的な優位性は、非常に安定したサプライチェーンと極めて優れたコスト効率に由来しています。このガイドの目的は、これらのコンポーネントの背後にある工業的製造プロセスをわかりやすく説明することです。私たちは、エンジニアリング チームと調達チームが工具のコスト、生産リード タイム、品質管理基準をより適切に評価できるようにしたいと考えています。
湿式プレスと乾式プレスなど、成形方法の違いを理解することが不可欠です。後工程の機械加工の制約を認識することは、プロジェクトのタイムラインにとっても同様に重要です。この基礎知識は、特定の商業用途に適した磁気コンポーネントを指定するために重要です。
材料基盤: 商業的な製造は、酸化鉄と炭酸ストロンチウムまたは炭酸バリウムの正確な焼成プロセスに依存しています。
成形方法が性能を決定づけます。 「湿式プレス」では高度に整列した強力な異方性磁石が得られ、「乾式プレス」ではコスト効率の高い等方性磁石が得られます。
加工上の制約: フェライトは電気絶縁性があるため、標準的なワイヤ切断は失敗します。成形にはダイヤモンドコーティングされた特殊な工具が必要です。
収縮のリスク: 高温焼結により非対称の収縮が発生するため、カスタム形状の反りや亀裂を防ぐために厳格な品質管理が必要です。
信頼性の高い磁気コンポーネントの作成は、工場の現場よりずっと前から始まります。それは高度に管理された化学配合から始まります。現場での性能限界を理解するには、これらの材料に何が含まれているかを理解する必要があります。
主な材料は驚くほどシンプルで、広く入手可能です。メーカーは酸化鉄 (Fe2O3) を炭酸ストロンチウム (SrCO3) または炭酸バリウム (BaCO3) と混合します。酸化鉄は本質的には精製された錆です。ストロンチウムまたはバリウムと組み合わせると、永久磁気に必要な特定の結晶構造が作成されます。ストロンチウムのバリエーションは通常、わずかに優れた磁気特性を提供するため、最新のアプリケーションのデフォルトの選択肢となっています。
標準の主剤化合物が単独で使用されることはほとんどありません。エンジニアは、コバルトやランタンなどの微量元素を混合物に頻繁に導入します。当社ではこれらの性能添加剤を使用して、材料の磁気特性を積極的に操作します。具体的には、保磁力が増加します。保磁力は、外部磁場または極度の寒さにさらされたときに減磁に抵抗する材料の能力です。これらの微量元素を添加することにより、最終製品が、特に自動車および航空宇宙用途において、厳しい産業上の基準を満たすことが保証されます。
これらの豊富な錆ベースの原材料は、比類のないサプライチェーンの安全性を提供します。理由を強調するために フェライト セラミック磁石がスケーラブルな生産の基本的な選択肢であり続ける 、以下の比較を検討してください。
材質の特性 | フェライト材料 | 希土類元素 (NdFeB など) |
|---|---|---|
基本要素の豊富さ | 非常に高い（鉄） | 限定的/地理的に集中 |
価格の変動性 | 非常に低い | 高 (市場ショックの影響を受ける) |
1kgあたりの材料費 | 低い | 高い |
この基本的な安定性が、大規模な製造業務を突然の価格高騰や材料不足からどのように保護しているかがわかります。
原料粉末を固体の機能部品に変えるには、厳密な熱的および機械的制御が必要です。これは、一流の産業施設で使用される 6 段階のプロセスです。
原料の化学粉末は最初に混合され、か焼として知られる熱分解を受けます。混合物を大きな窯で1000℃から1350℃まで加熱します。この強烈な熱により二酸化炭素が追い出され、新しい金属酸化物化合物が生成されます。ただし、得られる材料は完全に非磁性であり、この段階では非常に凝集しています。
次に重要な機械的ステップであるマイクロミリングが行われます。か焼された材料は粉砕され、非常に細かい粉末に粉砕されます。業界標準では、これらの粒子を 2 ミクロン未満に減らすことが求められています。ちなみに、人間の髪の毛の幅はおよそ 75 ミクロンです。個々の粒子が単一の磁区を構成するように、これほど細かく粉砕します。粒子が大きすぎると、単一粒子内に複数の磁区が形成され、最終的な磁気出力が大幅に弱まります。
粉末が必要な微細サイズに達したら、プレス段階に移動します。ここで、コンポーネントの基本的なパフォーマンス特性を決定します。
乾式プレス (等方性): この方法では、外部磁場や湿気を使用せずに、乾燥粉末を金型にプレスします。粒子は特定の配列に強制されないため、結果として得られる磁石は等方性になります。多方向着磁能力を持っています。このアプローチでは、工具コストが低くなり、生産速度が速くなりますが、全体的な磁気エネルギーは低くなります。
湿式プレス (異方性): 高いパフォーマンスが必要な場合は、粉末を水ベースのスラリーに混合します。このスラリーを外部から強大な磁場を加えながら金型内でプレスします。水分は重要な潤滑剤として機能します。これにより、微細な結晶が物理的に回転し、外部磁場と完全に整列することが可能になります。プレスで水を絞り出すと、この高度に整列した状態が固定され、方向性の高い優れた磁力が得られます。
プレス直後、材料は「グリーン ボディ」と呼ばれるものを形成します。その形状は保持されますが、非常に壊れやすいものです。チョークをぎっしり詰めたような感じです。
グリーンボディの取り扱いには重大な製造リスクが伴います。熱融着前に構造の完全性を維持するために、施設は次の厳格なプロトコルに従っています。
自動抽出: ロボット アームがグリーン ボディをプレス機から優しく取り除き、人間の取り扱いによる損傷を防ぎます。
気候制御: 残留水分をゆっくりと蒸発させるために、遺体を気候制御された環境で保管します。急速な乾燥は微小な亀裂を引き起こします。
振動絶縁: コンベヤシステムは減衰されます。わずかな振動でも、焼結されていないエッジが崩れる可能性があります。
繊細なグリーンボディが高温の焼結炉に入ります。 1100℃～1300℃の温度までゆっくりと加熱します。これが融合段階です。
焼結中、物理的変化は絶対的です。微細な粒子が文字通り融合します。材料の密度が劇的に増加し、内部の微細な孔が閉じます。この熱サイクルの終わりに、最終的なセラミック構造が永久に硬化します。圧縮された粉末の壊れやすい部分から、硬くて緻密なセラミックに変化します。
得られるセラミックは非常に脆い。電気絶縁体としても優れています。これら 2 つの機械的現実により、ポストプロセスの成形をどのように処理するかが決まります。
電気を通さないため、従来のワイヤー放電加工 (ワイヤー放電加工) は使用できません。セラミックは硬すぎるため、通常の鋼製工具でも切断できません。その代わり、成形にはダイヤモンドコーティングされた特殊な切削工具と研削砥石が必要です。メーカーは熱破壊を防ぐために研削中に重水冷却剤を使用します。精密なダイヤモンド加工により、特定の形状に応じて通常 +/- 0.25 mm または +/- 3% の標準寸法公差を達成できます。
焼結および機械加工後でも、セラミック部品は本質的に不活性です。磁気の可能性を持っていますが、活性磁場は生成しません。
最終ステップでは、不活性セラミックをカスタムの磁化コイル内に配置します。大量のコンデンサのバンクが放電し、部品が短時間の膨大な電気パルスにさらされます。この局所的な磁場により、すべての微細なドメインが強制的に永久に整列します。コンポーネントは即座に完全な磁気飽和に達し、完全に機能する製品になります。
硬質セラミックを大規模に製造するには、エンジニアリング上の重大な課題が伴います。最も重要な問題は、高温焼結段階で目に見えない形で発生します。
グリーンボディが炉内で融合すると、密度が増加するにつれて収縮します。ただし、これは一律ではありません。私たちは、非対称収縮という独特のエンジニアリング上の課題に直面しています。
異方性材料は、結晶配向の方向に応じて収縮の仕方が異なります。磁気配向の方向には最大 35% まで縮小しますが、垂直軸では約 10% しか縮小しません。複雑で入り組んだ形状をプレスしようとすると、これらの根本的に異なる収縮率により、巨大な内部熱応力が発生します。部品がひどく反ったり、最悪の場合は窯の中で完全に粉々になってしまいます。
一流メーカーは、回避できる場合には、非常に複雑な形状を直接プレスすることはしません。その代わりに、ブロックプレスを通じてひび割れのリスクを軽減します。横方向の寸法が厚さをはるかに超える非常に大きなブロックをプレスします。このブロックは幾何学的に単純であるため、焼結中の非対称的な収縮にも反ることなく耐えられます。ブロックが完全に冷却され、安定したら、ダイヤモンド切削工具を使用して、ブロックを必要な小さな特定の形状に細分します。
実稼働を開始する前に、これらの材料が特定のアプリケーションの制約にどのように適合するかを評価する必要があります。
この材料の非常に低いコストと、ネオジム (NdFeB) などの希土類代替材料の非常に高い磁気出力とのバランスをとらなければなりません。以下は、このダイナミクスを示す概要図です。
評価指標 | フェライトコンポーネント | ネオジム (NdFeB) |
|---|---|---|
原材料の初期費用 | 非常に低い | 高い |
磁気吸引力 | 適度 | 非常に高い |
必要な量 | より広いスペースが必要 | コンパクトなスペースが可能 |
固有の耐食性 | 良好（メッキなし） | 悪い（メッキが必要） |

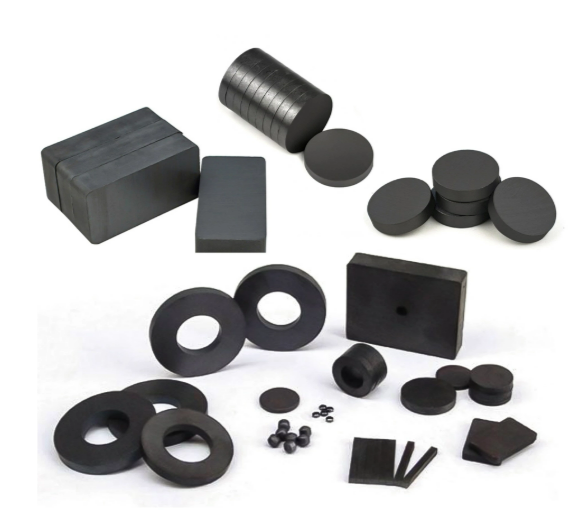

カスタムジオメトリに関して購入者に警告する必要があります。原材料自体は信じられないほど安価ですが、カスタムプレス金型の作成には高額な初期金型コストがかかります。さらに、複雑な形状に対する大規模なダイヤモンド加工により、単価が急速に上昇します。標準的なブロック、ディスク、またはリングの形状を利用するように製品を設計できれば、これらの多額の初期投資を回避できます。
この素材が真に優れているのは、過酷な環境です。製造工程で原材料を根本的に酸化させるため、本来の耐食性を誇ります。すでに酸化されているため、これ以上「錆びる」ことはありません。これにより、高価な表面メッキの必要がなくなり、海洋や屋外での用途に最適です。さらに、高い動作温度閾値を備えており、不可逆的な減磁を受けることなく、最大 250°C の環境でも確実に機能します。
産業用フェライト生産を理解することは、多大な戦略的価値をもたらします。これにより、エンジニアリング チームが実際に製造可能なコンポーネントを設計できるようになります。また、調達が複雑なツールに対する現実的な予算の予測を設定するのにも役立ちます。
次の生産サイクルを計画するときは、次の実行可能なステップを念頭に置いてください。
コンポーネントが直面する絶対最大動作温度を定義します。
アセンブリ内で利用可能な最大ボリュームスペースを計算します。レアアースの代替品と比較して、物理的により大きな部品が必要になることを覚えておいてください。
ドライプレスの多方向の柔軟性が必要か、それともウェットプレスの純粋なパワーが必要かを判断してください。
ダイヤモンド加工の割増料金を避けるために、標準寸法でカスタム形状を置き換えることができるかどうか、早めに製造パートナーに相談してください。
A: いいえ、商用グレードのバージョンを作成することは、工業環境以外ではほぼ不可能です。 DIY 混合物は、樹脂またはバインダーと混合された酸化鉄粉末に依存します。工業用高圧プレス、1300°C の焼結窯、高電圧飽和コイルがないため、DIY バージョンでは極度の多孔性が発生します。市販グレードと比較して、磁束密度は無視できます。
A: 仮焼および高温焼結プロセスにより、緻密に酸化されたセラミック材料が効果的に生成されます。コア成分は窯内ですでに完全に酸化されているため、最終コンポーネントは「錆び」たり、それ以上酸化したりすることはありません。これにより、標準的な環境腐食に対する耐性が自然に得られ、ニッケルまたは亜鉛メッキの必要性が完全に排除されます。
A: 焼結プロセス直後の「焼結後の」寸法は比較的緩く、通常はターゲット サイズの +/- 2% ～ 3% の範囲内になります。ただし、焼結後のダイヤモンド研削では、はるかに厳しい商業公差を達成できます。特定の軸と全体の形状に応じて、ダイヤモンド工具の精度は +/- 0.1 mm ～ 0.25 mm まで下がります。
