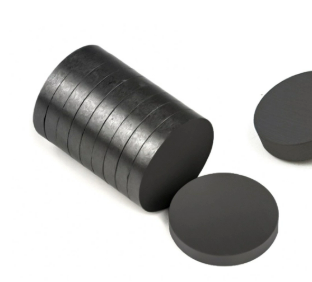

固体の磁気ブロックを見つめて、それを表面に取り付ける方法を疑問に思ったことはありますか?これは、DIY 愛好家やエンジニアにとっても共通のジレンマです。標準的な金具をつかんで、中心に穴を開けることができると思うかもしれません。現実ははるかに複雑です。技術的には可能ですが、磁化された フェライト磁石に穴を開けるのは 非常に非効率です。それには重大な身体的リスクが伴います。業界の専門家は通常、専用施設以外でこれを行うことを推奨しません。
これらの脆いコンポーネントを自分で改造しようとすると、粉々になってしまうことがよくあります。おそらくツールを台無しにし、大きなフラストレーションを経験することになるでしょう。なぜこのようなことが起こるのでしょうか?この材料は構造用鋼よりも硬質ガラスに似た挙動をします。このガイドでは、DIY 改造の実際の物理的リスクを評価します。挑戦しなければならない人のために、私たちは正確な方法論を提供します。最後に、プロジェクトを保護し、時間を節約するための、より信頼性の高い商用代替手段を検討します。

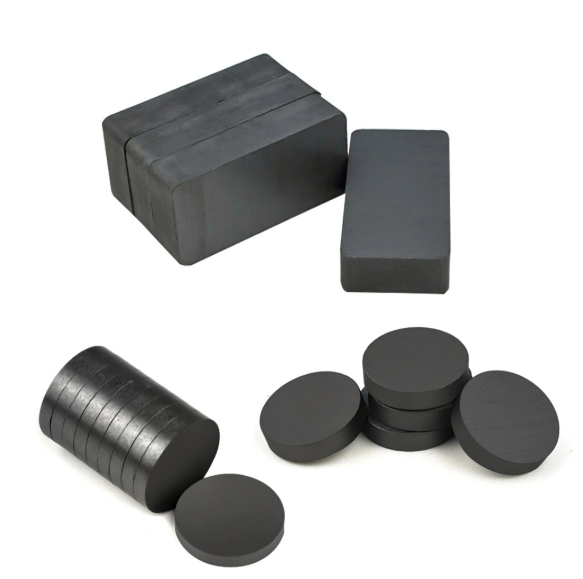

マテリアルのリアリティ: フェライト セラミック磁石はガラスと物理的特性を共有します。標準的なドリルビットでは即座に粉砕されます。
時間とコストの非効率: DIY 穴あけには、特殊なダイヤモンド ビット、極度の忍耐力 (小さな穴の場合 6 時間以上かかる場合が多い)、および継続的な水冷が必要です。
工業規格: 市販の磁石は、 マルチワイヤー切断技術を使用して磁化プロセスの 前に穴あけされます。
より良い解決策: 事前に穴を開けた磁石 (皿/ポット磁石) を調達するか、構造用接着剤を利用することが、プロジェクトを成功させるための最も現実的な方法です。
コンポーネントをボール盤にクランプする前に、物理的および財務的リスクを評価する必要があります。完成した部品を変更するという決定は、多くの場合、最終結果の価値よりも材料の無駄なコストの方が高くなります。このプロセスが頻繁に失敗する主な理由を調べてみましょう。
メーカーがこれらのコンポーネントをどのように作成するかを理解する必要があります。彼らは粉末冶金に依存しています。作業員は細かく粉砕した化学粉末を型に押し込みます。次に、これらの型を高温の窯で焼結します。このプロセスにより、粒子が融合します。固体ではありますが、非常に脆い構造が形成されます。
この焼結プロセスにより、材料には引張強度が不足します。機械的ストレスを吸収できません。標準的な高速度鋼 (HSS) または超硬ドリルビットは、金属を切断するように設計されています。彼らは材料を掘り込んで剥がします。焼結セラミックスにこれらの工具を使用すると、ビットがエッジに引っかかります。この瞬間的な衝撃により、重大なチッピングが発生します。表面剥離の原因となります。ほとんどの場合、ブロック全体に壊滅的な亀裂が発生します。
摩擦により激しい熱が発生します。硬質セラミックに穴を開けると、極度の摩擦が発生します。ビットが硬い表面に対して回転すると、局所的な温度が急速に上昇します。この熱は磁気性能に大きな脅威をもたらします。
磁石は、完全に整列した原子ドメインに依存しています。過剰な熱を導入すると、これらの原子に運動エネルギーが与えられます。彼らは振動し始め、その配置が崩れます。すべての磁性材料には最大動作温度があります。ドリル部位の局所的な熱がこのしきい値を超えると、材料は不可逆的な熱減磁を受けます。うまく穴を開けることができても、役に立たないセラミックの破片が残ることになります。
材料を研磨すると細かい粉塵が発生します。このシナリオでは、研磨性の高い磁性を帯びた粉塵が生成されます。これはワークスペースとツールにとって悪夢です。
磁性の切り粉がドリルビットに積極的にくっつきます。それはフルートを上っていき、しっかりと固まります。チャックにくっついてドリルモーターに入り込んでしまいます。ダストは本質的に砕かれたセラミック粉末であるため、粗いサンドペーパーのように機能します。ベアリングやモーターの内部コンポーネントが急速に破壊されます。注: ネオジム粉塵は可燃性が高く、可燃性です。フェライトダストは発火しませんが、その摩耗性の性質により、機械に対して非常に破壊的になります。
穴あけが非常に難しい場合、メーカーは毎年何百万個もの事前に穴あけされた部品をどうやって供給するのでしょうか?信頼できる期待を確立するには、業界標準を検討する必要があります。商業工場では、まったく異なる方法で完璧な穴を実現します。
商用メーカーは完成した磁化されたブロックを機械加工することはありません。彼らは、最初に原材料に対して穴あけ、切断、成形のすべての操作を実行します。これは、材料を磁化コイルにさらす前に行われます。
非磁性ブロックを使用することで、磁気粉塵の付着の問題が完全に解消されます。砥粒が工具に付着しなくなりました。クーラントの継続的な流れにより、セラミックの粉塵が濾過システムに簡単に洗い流されます。このワークフローの単純な変化が、産業上の成功と DIY の失敗を分けます。
工場では標準的なツイストドリルは使用しません。セラミックス専用に設計された特殊な装置を使用します。マルチワイヤー切断技術を導入しています。これには、高張力のタングステンまたはダイヤモンドでコーティングされたワイヤーの大量のアレイが必要です。これらのワイヤーは、研磨スラリーを使用して生のブロックをスライスします。
穴加工には連続クーラントダイヤモンドコアドリルを使用します。これらの中空ビットは材料を切断するのではなく、粉砕します。高圧ウォータージェットの下で動作し、温度が周囲レベルを超えないようにします。
最高の産業レベルであっても、特定の構造的制限は依然として絶対的なものです。にねじ山をねじ込むことは物理的に不可能です フェライトセラミック磁石。この材料は脆すぎるため、細かいねじ山ピッチを保持できません。ねじ山はねじの締め付け力によってすぐに崩れてしまいます。
すべての取り付けソリューションは、まっすぐな隙間穴に依存する必要があります。皿ネジの皿プロファイルを使用できます。ただし、必ずボルトを穴に通し、別の基板に固定する必要があります。
エンジニアやプロトタイプ製作者が窮地に陥ることがあります。既存の作品を修正する以外に選択肢はありません。このタスクを実行する必要がある場合は、厳密で検証可能なフレームワークが必要です。失敗のリスクを最小限に抑えるために、次の手順を正確に実行してください。
標準的なガレージツールは機能しません。始める前に、非常に特殊な機器を収集する必要があります。
ドリルビット: ダイヤモンドコーティングされたバリまたは特定のガラス/タイルコアビットのみを使用する必要があります。標準的な石材ビットは鈍すぎるため、微小な亀裂が発生します。
固定具: 裸のスチールバイスは決して使用しないでください。アルミニウム、真鍮、プラスチック、または木製の非磁性クランプを使用する必要があります。
パッド: クランプ面を厚い布または高密度のゴムでパッドします。これにより、バイスのジョーを締め付ける際に脆いエッジが潰れるのを防ぎます。
安全装備: 密閉型安全メガネと高濾過防塵マスクを着用してください。研磨粉塵を吸い込むと危険です。
忍耐が主な手段です。セラミックの研磨を急ぐことはできません。
速度と送り: 絶対最小 RPM を維持するようにボール盤を設定します。目安は300～500RPM。この制限を決して超えないでください。羽根のように軽い下向きの圧力のみを加えてください。
冷却剤: 一定のフラッド冷却は交渉の余地がありません。継続的な水流または特殊な切削油を使用する必要があります。これにより、熱減磁が防止され、破片が洗い流されます。
パイロットから最終まで: 小規模から始めます。 1 ～ 2 mm のダイヤモンド バーを使用して下穴を作成します。終わったら、より大きなビットに切り替えます。 2～3mmずつ段階的に穴を広げていきます。
予想時間: タイムラインを調整します。厚いブロックに基本的な 1/4 インチの穴を開けるには、微細な作業に何時間もかかることがあります。簡単な変更であっても、プロジェクトには 6 時間かかることが予想されます。
動作上の制約を要約するには、以下のパラメータ表を確認してください。
穴あけパラメータチャート
パラメータ | 必要な設定 | 推論 |
|---|---|---|
主軸速度 | 300～500RPM | ダイヤモンド砥粒の過熱と燃焼を防ぎます。 |
下向きの圧力 | 軽い・フェザータッチ | 致命的なひび割れや欠けを防ぎます。 |
クーラント供給 | 継続的な洪水（水） | 熱減磁を防ぎます。研磨粉塵を除去します。 |
ビットタイプ | ダイヤモンドコア・バリ | 材料を切ったり噛んだりするのではなく、研削します。 |
避けるべきよくある間違い
DIY ユーザーがよく犯す間違いは、ビットが底面を突き破りそうになるときに強く押しすぎることです。この「吹き出し」により背面が粉砕されます。出口穴を支えるために、常に犠牲用の木材を磁石の底部にしっかりと置きます。
マテリアルに違反したら、仕事は終わりではありません。そのエリアを入念に掃除する必要があります。
圧縮空気を使用して内部ボアを吹き飛ばします。あるいは、強力な掃除機を使用してください。動作磁場を妨げる前に、磁性の切り粉をすべて取り除く必要があります。最後に、穴あけプロセスにより、穴の内側に工場で適用された表面処理がすべて除去されます。素材の酸化を防ぐため、露出した内穴には防錆油を薄く塗布してください。
DIY 改造は極度のフラストレーションと高い失敗率を考慮して、戦略を変更することを強くお勧めします。ボール盤の電源を入れなくても、優れた取り付け結果を得ることができます。構造用接着剤は、信頼性が高く商業的に実行可能な固定方法を提供します。
現代の化学は、しばしばセラミック自体の引張強度を超える結合剤を提供します。必要なのは、環境に適した化合物を選択することだけです。
2 液性エポキシ: これは、硬質で高強度の接着のゴールドスタンダードです。金属プレートを磁性面に直接貼り付けるのに最適です。硬化すると、岩のように硬いプラスチックのマトリックスになります。
構造シリコーン: GE シリコーン II のような製品は、湿った環境に最適です。シャワードアの修理によく使われます。シリコーンはわずかな柔軟性も提供します。この柔軟性は、脆いセラミックを粉砕する可能性がある機械的衝撃を吸収するのに役立ちます。
建築用接着剤: リキッド ネイルのような配合は、コンポーネントを多孔質の表面に取り付けるのに非常に適しています。ブロックを木枠や乾式壁に取り付けるのに最適です。
世界最強のエポキシでも、表面が汚れると機能しません。工場では、輸送中の酸化を防ぐために製品を軽油でコーティングすることがよくあります。この障壁を取り除かなければなりません。
取り付け面を 90% イソプロピル アルコールで徹底的にこすります。糸くずの出ない布で完全に乾かしてください。細かいサンドペーパーで表面を軽くこすると、接着剤の機械的グリップが向上します。準備ができたら、接着剤を塗布し、完全な硬化時間が経過するまでパーツをしっかりとクランプします。
接着剤が機械設計に適合しない場合は、調達戦略を変更する必要があります。最初から適切な部品を購入することが、時間を節約するための究極の決断です。既製のソリューションを中心に設計を標準化することで、生産のボトルネックが完全に排除されます。
メーカーは、広く入手可能な皿穴コンポーネントを提供しています。工場ではこれらの部品に正確なテーパー穴を加工します。この形状により、標準の皿ネジをアクティブな表面と完全に同一平面上に配置できます。
皿頭プロファイルを使用すると、突き出て合わせ面に傷を付けることがなくなります。きれいでプロフェッショナルな仕上がりが得られます。カスタム製造に伴う労力とリスクをすべて回避できます。
耐久性の高い用途には、ポットマグネットが最適です。ポット マグネットは、カスタム スチール カップ内に永久的に収められた標準的なセラミック ディスクで構成されています。
この設計には 2 つの大きな利点があります。まず、スチール製のカップが安全性と耐久性の高い取り付けポイントを提供します。カップ自体は、多くの場合、標準的な機械ねじで事前に穴あけまたはタップ加工されています。ボルトで固定するだけです。第二に、スチール製のケーシングが磁束線の方向を変えます。これにより、磁場全体が 1 つの開いた面にのみ集中します。この巧妙な工学的トリックにより、同じサイズの裸のブロックと比較して保持力が劇的に向上します。
壊れたダイヤモンド ドリル ビットの価格と、既製のポット マグネットの価格を天秤にかけてください。事前にドリルされた商用オプションが常に勝ちます。
比較表: DIY 穴あけと商用調達
要素 | DIY 穴あけの試み | 穴あけ済みの調達 |
|---|---|---|
所要時間 | 1ホールあたりの時間 | ゼロ (すぐにインストール可能) |
失敗のリスク | 非常に高い (粉砕) | なし |
工具コスト | 高（ダイヤモンドビット、クーラント） | なし（標準ネジ） |
磁力の強さ | 熱損失の危険性 | 最適化された工場仕様 |
磁性材料の固体ブロックに自分で穴を開けようとするのは、挫折を伴う作業です。セラミックマトリックスの脆い性質により、高い故障率が保証されます。高価なツールを破壊する危険があります。研磨粉塵を吸い込む危険があります。何よりも、局所的な摩擦熱によって磁気性能が損なわれる危険があります。
DIY での穴あけアプローチを放棄することを強くお勧めします。プロジェクトを最新の構造用接着剤に方向転換して、シームレスでドリル不要の接着を実現します。設計で機械的ファスナーが厳密に必要な場合は、工場で製造された皿穴およびポット アセンブリを中心にワークフローを標準化します。より安全で、より速く、そして限りなく信頼性が高くなります。
工業用セラミックと格闘して週末を無駄にしないでください。工具を保護し、今日の正確なエンジニアリング ニーズに適合する事前に穴あけされた取り付けソリューションのカタログを参照してください。
A: いいえ。刃はすぐに鈍くなり、磁石は粉々になります。フェライトをきれいに切断できるのはダイヤモンドエッジの湿式鋸だけです。
A: はい、摩擦熱が材料の最大動作温度を超えた場合、または体積の減少により磁気回路が大幅に変化した場合は可能です。
A: HSS よりわずかに優れていますが、標準的な石材ビットは鈍すぎるため、微小な破壊を引き起こします。ダイヤモンド コーティングされたビットが唯一の信頼できるオプションです。
