適切な磁性材料を選択すると、古典的なエンジニアリングのジレンマが生じます。調達チームと設計者は、生の引張力と環境上の制約およびユニットエコノミクスのバランスを慎重にとらなければなりません。通常、ベースラインの選択は 2 つの主要な材料に絞り込まれます。まず、 セラミックの酸化鉄ベースのコンポーネントである2 つ目は、希土類 NdFeB カテゴリーを代表するネオジム磁石です。各オプションには、明確な物理的制限と明確な商業的利点があります。この記事では、厳密に客観的で基準に基づいたフレームワークを提供します。お客様のプロジェクトに必要な正確な磁石の種類を選択するお手伝いをいたします。運用環境を評価し、物理スペースの制約を管理し、現実のボリュームに合わせて選択を調整する方法を学びます。フェライト磁石があります。
ネオジムは立方センチメートル当たりの磁気収量が最も高く、コンパクトで高性能なアプリケーションには必須となっています。
フェライト磁石は、特殊なコーティングを必要とせずに、腐食や高い動作温度に対する優れた固有の耐性を提供します。
コストとスケールの関係から、大容量でスペースに柔軟性のあるアプリケーションにはフェライト磁石が非常に有利です。
最終的な決定は、スペースの制約、動作環境 (熱/湿気)、および単価の制限のマトリックスに基づいて行われます。
永久磁石の背後にある基本的な化学を理解すると、選択プロセスが簡素化されます。エンジニアは、最大エネルギー積 (BHmax) に基づいて磁石を分類します。この指標は全体的な磁気密度を定義します。異なる材料プロファイルを見てみましょう。

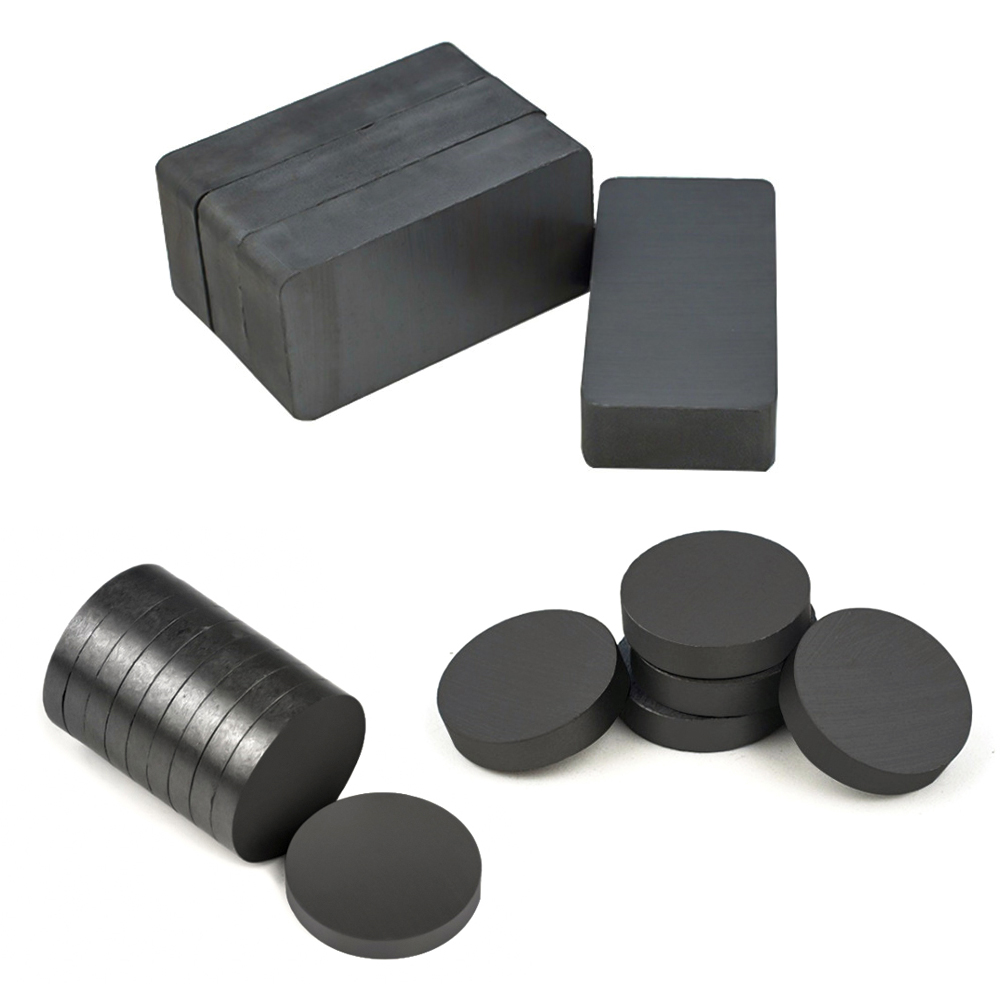

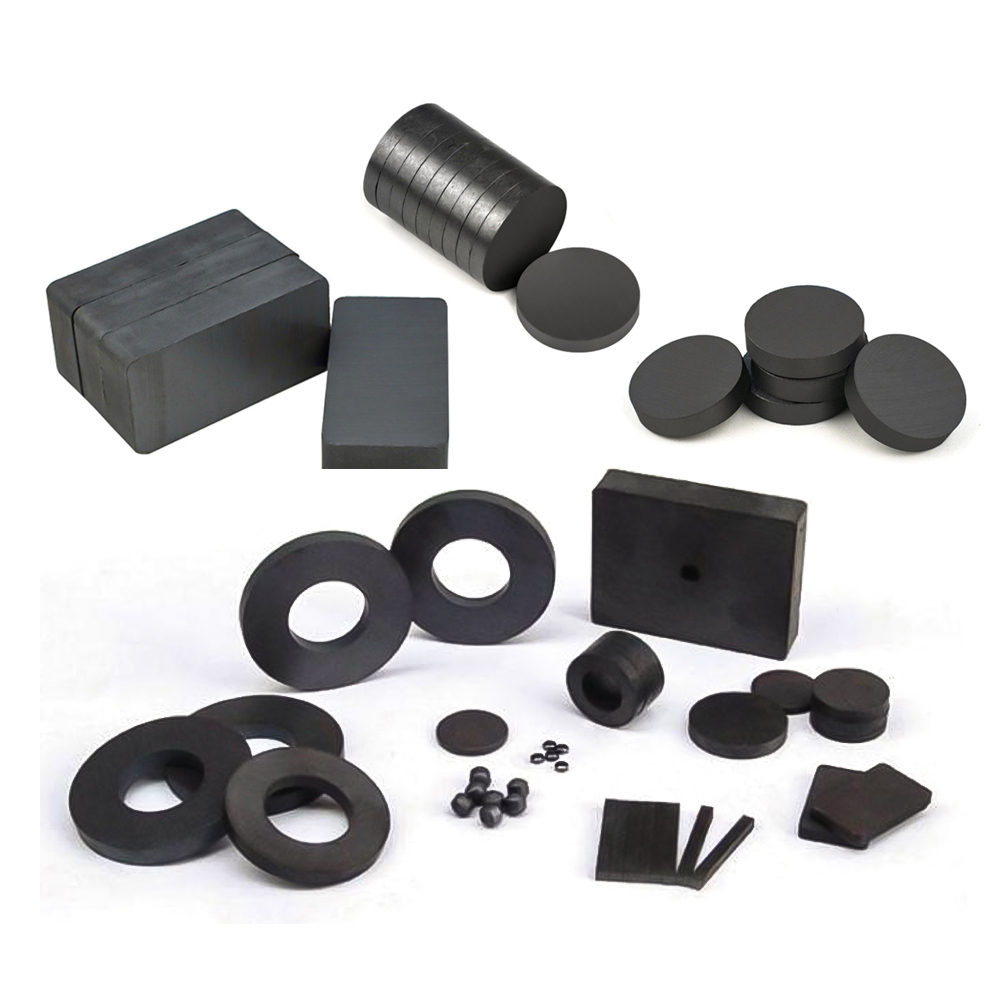

メーカーは 、主にストロンチウムまたはバリウムを混合した酸化鉄から製造プロセスはセラミックを反映しています。原料粉末はプレスおよび高温焼結を受けます。これらのコンポーネントは、コスト効率の高い中強度の磁気ニーズに対する世界的な業界標準として機能します。通常、1 ～ 5 MGOe の範囲の BHmax を提供します。極端な強度はありませんが、その信頼性により現代の製造現場で広く使用されています。 フェライト磁石を製造しています。
ネオジム磁石は希土類に属します。化学組成はネオジム、鉄、ホウ素 (NdFeB) を組み合わせたものです。プロジェクトで絶対的に最高のパフォーマンス層が要求される場合、エンジニアはこれらの材料を指定します。ネオジム材料は通常、35 ～ 52 MGOe の BHmax を達成します。これらは、極度の小型化を必要とするアプリケーションの主流を占めています。設計に小さな物理的設置面積内で巨大な引張力が必要な場合は、NdFeB がデフォルトの選択肢となります。
磁気設計は基本的な物理的トレードオフによって決まります。周囲のジオメトリを変更せずにマテリアルを 1 対 1 で交換することはできません。標準的なネオジム片の磁力に匹敵するには、セラミックの対応物はかなり大きくなければなりません。重さもかなり重くなります。 CAD の初期段階でこの余分なボリュームに対応する必要があります。後期の材料交換に依存すると、多くの場合、コストのかかる再設計が必要になります。
よくある間違い: 設計者は、コストを節約するために、後でネオジム材料からセラミック材料に切り替えられると考えることがよくあります。製品のハウジングに大きな磁石を収納できる物理的なスペースがない場合、この移行は不可能になります。
生の強さは物語の半分しか伝えません。動作環境は長期的な存続可能性を左右します。間違った材料を熱、湿気、または外部環境にさらすと、急速な故障につながります。
熱により磁気性能が低下します。すべての材料には、強度が失われる特定のしきい値があります。ネオジム磁石は通常、80°C まで安全に動作します。特殊で高価なグレードは 200°C まで耐えられます。これらの制限を超えると、NdFeB は不可逆的な減磁を受けます。一度冷めてしまうと元の強度には戻りません。
逆に、セラミックのオプションは高温環境に優れています。標準 フェライト磁石は、 最大 250°C の動作温度に容易に耐えます。グレードによっては 300°C まで耐えられるものもあります。高温の液体、燃焼エンジン、または工業用オーブンを使用する用途の場合、セラミック材料は比類のない熱安定性を提供します。
化学的安定性は 2 つの材料間で大きく異なります。ネオジムには鉄が含まれているため、非常に酸化しやすくなっています。保護バリアがないと、湿気の多い環境では NdFeB が錆び、剥離し、磁荷が失われます。メーカーは表面処理を施す必要があります。一般的なコーティングには、Ni-Cu-Ni (ニッケル-銅-ニッケル)、亜鉛、またはエポキシが含まれます。このコーティングに傷が付くと、すぐに腐食が始まります。
セラミック材料は固有の化学的安定性を提供します。これらは主に酸化鉄で構成されているため、技術的にはすでに酸化されています。この化学的性質により、標準的な腐食に対して実質的に影響を受けなくなります。保護メッキは必要ありません。濡れた用途、水没した用途、または高湿度の用途でも錆びる心配なく導入できます。
保磁力は、材料が外部の減磁力にどれだけ耐えられるかを測定します。ネオジムは信じられないほど高い固有保磁力を誇ります。反対磁界による減磁に強く耐性があります。セラミックコンポーネントは全体的な保磁力が低くなります。ただし、実際のアプリケーションでは、多くの場合、物理的質量がこれを補います。どちらの材料も、通常の条件下では数十年間磁場を維持します。
性能比較表
特徴 | ネオジム (NdFeB) | フェライト(セラミック) |
|---|---|---|
最大引張力 / 密度 | 非常に高い (35-52 MGOe) | 低から中 (1-5 MGOe) |
最高動作温度 | 80°C ～ 200°C (特定のグレードが必要) | 250℃～300℃ |
耐食性 | 悪い（メッキは必須） | 良好（メッキ不要） |
ユニットあたりのコスト | 高い | 非常に低い |
調達チームは、個別の技術仕様を超えて目を向ける必要があります。材料の入手可能性と生産規模は、時間の経過とともにプロジェクトの実行可能性に大きく影響します。
酸化鉄と炭酸バリウム/ストロンチウムは、世界的に大量に存在します。この安定したサプライチェーンにより、セラミック磁石の価格は非常に予測しやすくなっています。工場は、ほぼすべての主要な製造拠点で原材料を地元で調達できます。対照的に、レアアースのサプライチェーンは依然として地理的な制約を受けています。ネオジムの価格は、世界的な貿易政策、鉱業規制、輸出割り当てに基づいて急激に変動します。
生産を拡大すると、明らかな経済的な違いが明らかになります。ユニットあたりのコストの低下は、セラミック製造に大きく有利に働きます。数百万個のユニットを生産すると、材料コストの節約が膨大になります。製品の形状によりわずかに大きなコンポーネントが許容される場合は、 フェライト磁石が 最適な選択肢となります。彼らは大衆市場の商品の利益率を保護します。ネオジムは、スペースの制限によって厳密に要求される場合にのみ必要になります。
現代のエンジニアリングでは、持続可能性を重視する必要があります。商用製品は、廃棄および材料回収に関する厳しい規制に直面しています。セラミック材料は、廃棄時に環境に悪影響を与える可能性はほとんどありません。有毒な重金属を浸出しません。ネオジムの回収は技術的には可能ですが、経済的には困難です。希土類元素を分離するのに必要なエネルギーは、多くの場合、回収される材料の価値を超えます。セラミック材料を使用した設計により、製品寿命後の環境コンプライアンスが簡素化されます。
業界特有の需要により、これら 2 つの材料の使用例は明確に分けられます。それぞれのタイプが自然に優れている点を探ってみましょう。
産業分野では、正確なトルクとセンサーのニーズに基づいて両方の材料が利用されています。
ネオジム: エンジニアは電気自動車 (EV) の駆動モーターに NdFeB を使用しています。また、高精度ロボット工学、ハイエンド自動センサー、航空宇宙用アクチュエーターにも使用されています。ここでは強度対重量比が重要です。
フェライト: これらは標準的な自動車部品の大半を占めています。これらは、ウィンドウ ワイパー モーター、冷却ファン、ABS センサーに電力を供給します。また、工業用磁気分離器や頑丈なスピーカーにも幅広く使用されています。
消費者市場でも、プレミアム アプリケーションとユーティリティ アプリケーションに基づいて同様の分かれ目が見られます。
ネオジム: 高級家電製品はレアアースの強度に依存しています。スマートフォン マウントを固定し、高忠実度のヘッドフォン スピーカーを駆動し、満足のいくスナップ留めを高級パッケージで提供します。
フェライト： ユーティリティ品はコストを優先します。これらは、標準的な冷蔵庫のマグネット、ホワイトボードの付属品、大型の教育ツールなどに組み込まれています。これらは基本的な DIY および工芸品のバックボーンです。
永久磁石を物理アセンブリに統合すると、機械的な課題が生じます。致命的な故障を防ぐために、両方の材料を注意深く取り扱う必要があります。
どちらの材料系も信じられないほど脆いです。それらは、丈夫な金属というよりも、ガラスやセラミックのプレートのように動作します。耐荷重構造コンポーネントとしてそれらを使用しないでください。過度の圧縮力や曲げ力がかかると、折れてしまいます。常に磁石を直接の機械的ストレスから隔離するハウジングを設計してください。
生産後の修正は重大なエンジニアリング エラーです。完成した磁石に穴を開けたり、タップしたり、のこぎりで加工したりすることはできません。セラミック片を加工しようとすると割れてしまいます。ネオジム片の加工はさらに悲惨です。穴あけはすぐに防食コーティングを破壊します。また、可燃性の高い希土類粉塵も発生します。メーカーは、磁化段階の前に原材料を最終的な幾何学的形状にプレスまたは鋳造する必要があります。
安全性のリスクは磁力の強さに比例して大きくなります。大きなネオジム片は重大な危険をもたらします。 2 つの大きな NdFeB ブロックは、数フィート離れたところから一緒にジャンプできます。結果として生じる衝撃により、指が砕かれ、磁石が粉砕され、鋭い破片が目に飛び込む可能性があります。厳格な安全プロトコル、非磁性ツール、専用の取り扱い治具が必要です。対照的に、セラミック オプションは、より安全な取り扱いプロファイルを提供します。組み立てラインの作業員は、基本的な標準操作手順でそれらを扱うことができます。
間違った内容を迅速に削除するには、次の順序フレームワークを使用します。このプロセスによりエンジニアリング時間が節約され、コストのかかる調達ミスが防止されます。
ステップ 1: スペースと重量の制約を評価します。 磁石に使用できる正確な物理的キャビティを測定します。極度の小型化が厳格な要件である場合は、ご自身の判断で決定してください。デフォルトではネオジムを使用する必要があります。
ステップ 2: 極限環境を定義する。 製品のライフサイクルを評価します。屋外、水中、または湿気の多い環境でも動作しますか?動作温度は 150°C を超えますか?密閉されたエンクロージャを使用せずに「はい」と答えた場合は、すぐにピボットしてください。セラミックコンポーネントを選択するか、特殊な高温コーティングされたネオジムグレードに多額の投資を準備してください。
ステップ 3: 予算とボリュームを分析します。 目標生産量を見直してください。利益率が厳しく、物理的なスペースがある程度柔軟な大衆向け製品の場合は、セラミック オプションの使用を義務付けます。大規模な経済的メリットは無視できません。
次のステップのアクション: プロトタイピングは失敗に対する最善の防御策です。仕様書に完全に依存しないでください。両方の材料のサンプルグレードを入手します。物理アセンブリを構築します。大量生産に着手する前に、引張り力、耐熱性、組み立てプロセスを実際の条件でテストします。
現代の製造業には、普遍的な「より優れた」磁石はありません。成功は、特定の制約に適合する適切なエンジニアリングを見つけることに完全にかかっています。標準的なセラミックで十分な場合に、レアアース材料を購入して設計を過剰に指定すると、予算が不必要に浪費されます。逆に、材料の選択を過小評価すると、製品のパフォーマンスが低下し、エンドユーザーがイライラすることになります。物理スペースを評価し、熱制限を尊重し、容積の経済性を計算します。今すぐ磁気工学の専門家にご相談ください。最適なパフォーマンスを保証するために、特定のアプリケーション環境内でテストする物理サンプルをリクエストしてください。
A: いいえ。フェライト磁石の吸引力は大幅に弱くなります。材質を変更したい場合は、より大きな磁石を収容できるようにハウジングを再設計することが必ず必要になります。
A: 磁性が非常にゆっくりと失われていきます。彼らは何十年にもわたって磁場を維持します。通常、永久的な劣化は、外部からの極度の減磁力または定格限界を超える温度にさらされた場合にのみ発生します。
A: 合金内の鉄含有量が高いため、急速な錆が発生します。ニッケルや亜鉛のような保護層なしで大気中の湿気にさらされると、材料は酸化して剥離し、磁気強度が失われます。
A: どちらでもありません。どちらの材料もセラミックに似ており、非常に脆いです。穴あけや機械加工により、構造の完全性が破壊されます。磁石は、磁化が起こる前に正確な最終形状に鋳造またはプレスする必要があります。
