現代のエンジニアリングトレンドでは、より小型、軽量、より強力な電子機器や産業機械が求められています。これらの厳しいサイズと電力要件を満たすには、優れた磁束密度を備えた高度な磁性材料が必要です。希土類 ネオジム磁石 (NdFeB) は、電磁出力を犠牲にすることなくコンポーネントを小型化するための主要なエンジニアリング ソリューションとして機能します。希土類合金は、前例のない磁気エネルギー密度を実現することにより、設計エンジニアが自動車のパワートレイン、家庭用電化製品、医療機器、航空宇宙オートメーション システム全体のフォーム ファクターを大幅に縮小できるようになります。
これらの永久磁性材料が機械的、熱的、環境的ストレス下でどのように動作するかを理解することで、製品開発チームは全体的な製造コストを削減しながらエネルギー出力を最大化することができます。
希土類合金が従来のセラミックフェライトやアルニコ材料よりも優れている理由を理解するには、重要な固有の磁気指標を調べる必要があります。ネオジム合金は、比類のない最大エネルギー積 ( $BH_{max}$ )、高い残留磁気 ( $B_r$ )、および優れた固有保磁力 ( $H_{ci}$ ) を備えているため、空間的な制約によりかさばるセラミック代替品の使用が妨げられる高応力用途に最適です。
磁気パラメータ | フェライト(セラミック) | サマリウムコバルト (SmCo) | ネオジム (NdFeB) | エンジニアリングの利点 |
最大エネルギー積 ($BH_{max}$) | 2 – 5 MGOe | 18 – 32 MGOe | 33 – 52+ MGOe | 単位体積あたり最大 10 倍の磁束を供給 |
残留磁化 ($B_r$) | 3,500 – 4,500 ガウス | 8,500 – 11,500 ガウス | 11,000 – 14,800+ ガウス | 超コンパクトなフォームファクタで強力な磁束密度を提供 |
固有保磁力 ($H_{ci}$) | 2,500 – 4,000 Oe | 15,000 – 25,000 オーエ | 12,000 – 35,000+ Oe | 大きな機械的負荷がかかった場合でも減磁を防止します |
最大エネルギー積は、材料の単位体積あたりに蓄積される磁気エネルギーの合計を表します。希土類合金は50 MGOe をはるかに超える $BH_{max}$ 定格を達成するため、エンジニアは動作中のエアギャップで同等の磁束強度を維持しながら、磁性部品の体積を最大 80% 削減できます。
高い固有保磁力は、外部からの強い逆磁場、激しい機械的衝撃、または高温の動作温度にさらされたときに減磁に抵抗する材料の物理的能力を測定します。この高い減磁抵抗により、エンジニアは、突然のピーク電力サージ時に永久的な磁束損失の危険を冒すことなく、非常に薄い磁石プロファイルを設計できます。
ヒント: 高温の動作温度や強い減磁場にさらされる小型モーターを設計する場合は、高保磁力グレード (SH、UH、または EH など) を指定してください。
ミリメートルあたりの高い磁場強度により、複数のハイテク製造分野にわたる技術的なブレークスルーが可能になります。小型電気自動車は、高出力密度の永久磁石同期モーター (PMSM) に大きく依存しており、 モーターに特殊なネオジム磁石を使用することで 、ローター全体の重量が最小限に抑えられ、モーターの連続効率が向上し、バッテリー充電サイクルあたりの車両の総走行距離が延長されます。

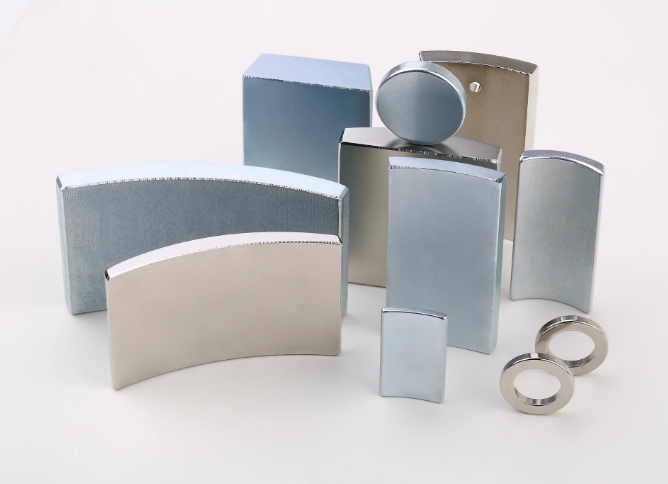

スマートフォン、ワイヤレスイヤホン、ウェアラブル医療機器などの家庭用電化製品には、マイクロスケールの作動ハードウェアが必要です。高級ネオジム磁石などの精密焼結ブロックおよびリング磁石は、 スマートフォンの超薄型音響ドライバー、光学カメラ安定化用のボイス コイル モーター (VCM)、および触覚触覚フィードバック ユニットを駆動します。さらに、自動化された産業用ロボットのジョイントには、軽量でコンパクトな筐体から最大のトルク出力が必要ですが、高磁束磁気アレイによりアクチュエータの重量が軽減され、より高速なアームダイナミクスとより高いペイロード能力が可能になります。
注: 粒界拡散 (GBD) 技術は、重希土類の使用量を削減しながら高温保磁力を高め、産業用モーター用途の熱安定性を最適化します。
焼結 NdFeB 材料には高い鉄含有量 (通常 65% ～ 70% 重量) が含まれているため、コーティングされていない生の部品は、湿気の多い動作環境や化学的に攻撃的な動作環境にさらされると急速に酸化します。特殊な金属または有機表面コーティングを適用すると、基礎となる焼結構造が密閉され、物理的な完全性が保護され、耐用年数が延びても長期にわたる磁場の安定性が保証されます。
保護コーティング | 層の厚さ | 耐食性（塩水噴霧） | 理想的なアプリケーション環境 |
ニッケル-銅-ニッケル (Ni-Cu-Ni) | 10～25μm | 24～96時間 | 標準的な屋内電子機器、センサー、モーターエンクロージャ |
エポキシコーティング(ブラック/クリア) | 15～30μm | 96 ～ 240 時間以上 | 高湿度環境、海洋技術、医療機器 |
亜鉛(Zn)メッキ | 5～15μm | 24～48時間 | コスト重視の構造アセンブリと屋内ハードウェア |
パリレンフィルム | 1～10μm | 非常に高い (ピンホールなし) | 医療用インプラント、クリーンルームセンサー、航空宇宙用ハードウェア |
多層 Ni-Cu-Ni 電気めっきは、優れた機械的耐摩耗性、きれいな金属の美観、および屋内家庭用電化製品、密閉センサー ハウジング、密閉型電気モーター アセンブリの信頼性の高い保護を提供します。
エポキシバリアコーティングは、優れた流体絶縁性、塩水噴霧耐性、および架橋絶縁耐力を提供します。この防湿シールは、磁石がアルミニウム製ハウジングに直接取り付けられている場合、または屋外要素にさらされている場合の電気腐食を防止します。
ヒント: マイクロピンホールの酸化や早期の機械的劣化を防ぐために、屋外センサーや海洋機器には黒色のエポキシまたはパリレン コーティングを選択してください。
動作温度は永久磁石の性能に大きな影響を与えます。適切な耐熱グレードを選択すると、過酷な使用時の一時的な磁束損失や永久減磁が防止されます。磁石は、最大エネルギー積とそれに続く最大推奨動作温度 ( を示す熱接尾辞によって分類されます$T_{max}$ )。
温度グレードのサフィックス | 最高動作温度 (Tmax) | 最大固有保磁力 (Hci) | 代表的な応用分野 |
N（標準） | 80°C (176°F) | ≥ 12,000 Oe | 家庭用電化製品、オフィスハードウェア |
M(ミディアム) | 100°C (212°F) | ≥ 14,000 Oe | オーディオスピーカー、家庭用電動工具 |
H（ハイ） | 120°C (248°F) | ≥ 17,000 Oe | 精密サーボモーター、センサー |
SH(スーパーハイ) | 150°C (302°F) | ≥ 20,000 Oe | 自動車用アクチュエーター、エレベーターモーター |
UH（超高） | 180°C (356°F) | ≥ 25,000 Oe | EVトラクションパワートレイン、風力タービン |
EH / AH (極高) | 200°C – 220°C (428°F) | ≥ 30,000 Oe | 航空宇宙用電源システム、極限環境用モーター |
グレードの定格 $T_{max}$未満で動作すると 、一時的に可逆的な熱流束損失が発生しますが、材料が周囲温度まで冷えると完全に回復します。ただし、最大動作しきい値を超えると、永久的な不可逆的な減磁が発生し、モーターの性能が永久に低下し、ハードウェアの交換が必要になります。
注:システム設計中に 実際のエアギャップ負荷線 ( $P_c = B/H$ ) を計算し、動作温度が磁石の動作点をニーカーブよりも下回らないことを確認します。
磁気性能を最大化するには、磁路形状、作動エアギャップ、および構造的な取り付けエンクロージャを最適化する必要があります。配置すると ネオジム磁石をハルバッハ配列に 、個々のブロックが空間的に回転する磁化方向を特徴とし、裏面の漂遊磁界をキャンセルしながら、1 つの機能面に沿って作動磁束を集中させます。この設定により、重い鉄製の背面鉄シールド プレートを必要とせずに、モーターのトルク密度が大幅に向上します。
特殊なオーディオ エンジニアリングでは、高性能 ネオジム磁石をラウド スピーカーに統合することで 、ボイス コイルの迅速な加速と、小型の音響空洞内での非常にクリアなサウンドの複製が可能になります。脆い焼結合金を高速電動ローターに組み込むには、精密な構造工学が必要です。設計者は、高強度の嫌気性接着剤、非磁性ステンレス鋼の保持スリーブ、またはカーボンファイバーのラッピングを利用して、高 RPM 動作中の極度の遠心力に耐えます。
設計パラメータ | エンジニアリング目標 | パフォーマンスの結果 |
エアギャップ距離 | 有効負荷までの距離を最小限に抑える | 作業ゾーン全体で磁束密度を最大化 |
スチール製バッキングプレート | 高透磁率低炭素鋼 | 磁束の方向を変え、磁気ループを閉じ、漂遊磁界を防止します |
ハルバッハ配列のレイアウト | 片側の電界強度を増強する | 外部回路をシールドしながら作業領域を集中 |
ヒント: 飽和損失を最小限に抑えるために、磁気回路の磁束戻り経路に低炭素鋼 (1010 または 1018 など) を使用します。
高精度の永久磁石を製造するには、厳密な冶金合金管理、自動磁気配向プレス、高度なダイヤモンド加工プロセスが必要です。焼結 NdFeB ブロックは、高速マルチワイヤ放電加工 (EDM) と CNC ダイヤモンド砥石車を使用して複雑な幾何学的形状にスライスされ、 $pm 0.02 ext{ mm}$という厳しい寸法公差を一貫して達成します。.
高度な品質管理は、ヘルムホルツ コイル、自動ヒステリシスグラフ、および 3D ガウスメーター スキャニング アレイに依存して、量産バッチ全体にわたる $BH_{max}$ 減磁曲線、表面磁束の均一性、および熱安定性のしきい値を検証します。最新の粒界拡散 (GBD) 法では、ジスプロシウム (Dy) またはテルビウム (Tb) の重希土類元素を結晶境界に沿ってのみ注入し、重希土類の総使用量を最大 70% 削減しながら、高温保磁力を高め、持続可能な製造慣行をサポートします。
注: 高度な粒界拡散 (GBD) 法により、Dy/Tb 重希土類含有量が最大 70% 削減され、環境の持続可能性がサポートされ、原材料コストが削減されます。
高効率の永久磁石を選択すると、長期的な商品価値とシステム全体の投資収益率が直接向上します。
バリュードライバー | 商業的影響 | 長期的な利点 |
材料効率 | より高い初期磁束密度により、必要な未加工合金の重量が軽減されます | アセンブリ総質量とハウジング材料コストの削減 |
エネルギー効率 | モーターと発電機の動作時の電気損失を削減します。 | エネルギー料金の削減と厳格な効率基準への準拠 |
システムの信頼性 | 数十年の動作サイクルにわたって安定した磁束 | 現場保証請求の削減と機器の寿命の延長 |
希土類合金はセラミックフェライト磁石よりも初期の原材料コストが高くなりますが、その劇的な性能密度により、エンジニアは銅線巻線、電磁鋼板積層板、および構造エンクロージャを大幅に小型化できます。この全体的なコンポーネントの削減により、完全なモーターまたはセンサー アセンブリの正味製造コストが削減されます。特殊なパッケージ設計の場合、 Costimestic Packaging のネオジム磁石などのコンパクトなコンポーネントは 、コンパクトで高級な筐体に隠された強力な磁気ラッチを提供します。次世代技術トレンドは、超高温グレードの開発、クローズドループのレアアースリサイクルの改良、積層造形を利用して複雑な 3D 磁束経路を作成することに重点を置いています。
ヒント: プロトタイプ設計段階の早い段階で認定磁石サプライヤーと提携して、費用対効果の高い標準形状を選択し、カスタム ツール費用を回避します。
ネオジム磁石は、現代の工学分野全体で軽量、超小型、エネルギー効率の高い製品設計を可能にする基礎技術として機能します。これらの先進的な希土類合金は、優れた磁束密度と高エネルギー製品を提供することにより、エンジニアが自動車、医療、消費者、および産業分野における複雑な小型化の課題を解決できるようにします。
正確な磁気グレード、耐久性のある保護コーティング、最適化された回路形状を選択することで、長期にわたる動作信頼性と最大のシステム効率が保証されます。
カスタム アプリケーションで優れたパフォーマンスを実現するには、 Shineの高度な磁気ソリューションを検討してください。 . Shine は、要求の厳しい世界的な業界標準を満たすようにカスタマイズされた、 高性能 ネオジム磁石、カスタム磁気アセンブリ、および設計された希土類ソリューションを提供します。
A: 独特の正方晶 $Nd_2Fe_{14}B$ 結晶構造は、非常に高い飽和磁化と結晶磁気異方性を生み出し、フェライト材料よりも最大 10 倍高いエネルギー密度を実現します。
A:小さくても ネオジム磁石の体積が 、大きなセラミック磁石と比較して同等以上の磁束密度が生成されるため、エンジニアはモーター ハウジング、ボイス コイル、およびアクチュエータ アセンブリを大幅に縮小できます。
A: 標準的な N グレードの磁石は最大 80°C (176°F) で動作しますが、特殊な高温グレード (UH、EH、AH など) は 180°C ～ 220°C に達する厳しい環境でも確実に動作します。
A: 鉄含有量が高いため、コーティングされていない焼結材料は湿った環境では急速な酸化や腐食を受けやすくなります。 Ni-Cu-Ni やエポキシなどの保護コーティングが磁石構造を密閉し、長期的な完全性を維持します。
