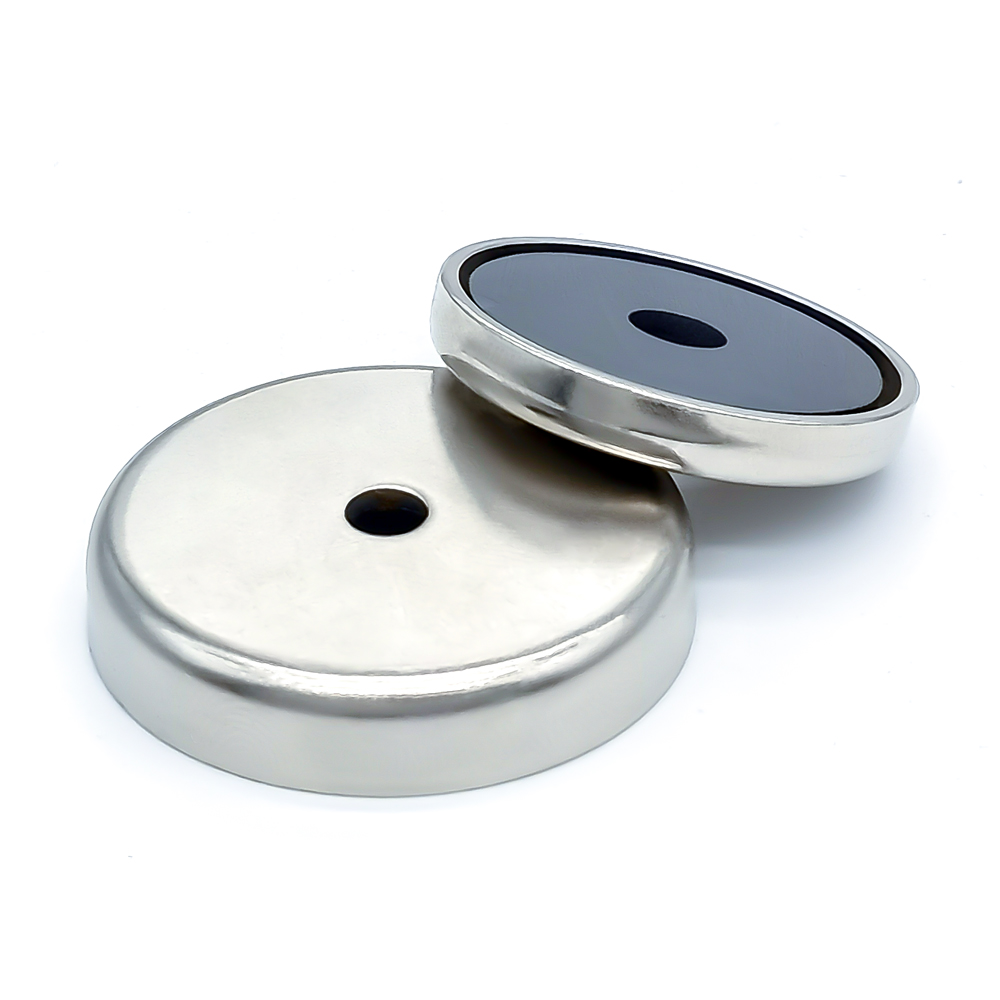

間違った磁気アセンブリを選択すると、早期に機械的故障が発生したり、重大な安全上の危険が生じたり、製造予算が不必要に膨れ上がったりする可能性があります。要求の厳しい産業用および商業用アプリケーションでは、精度が非常に重要です。エンジニアは、複雑な固定や取り付けの問題を安全に解決するために、特殊な磁気ソリューションを頻繁に利用します。ここでは、 ポットマグネットが 非常に貴重であることがわかります。堅牢なスチールシェルを使用して内部磁場を単一の活性面に集中させます。この見事な幾何学的なデザインにより、標準の裸の磁石と比較して全体的な保持力が大幅に向上します。
通常、エンジニアリング上の決定の中心となるのは、2 つの主要な材料のどちらを選択するかということになります。高強度ネオジム（NdFeB）または耐久性の高いフェライト（セラミック）を選択できます。どちらのオプションも、すべての環境において普遍的に優れているというわけではありません。正確に正しい選択をするには、連続動作温度、周囲の環境危険、利用可能な空間占有面積、および必要な引張力を正確に計算する必要があります。以下では、磁性材料を特定の構造要件に完全に適合させる方法を検討します。
スペースと強度: ネオジムポット磁石は狭い設置面積で比類のない保持力を提供しますが、フェライトは同様の強度を達成するためにより大きな表面積を必要とします。
熱制限: フェライト ポット磁石は 250°C までの温度に確実に耐えますが、標準のネオジムは 80°C を超えると急速に劣化します。
耐食性: フェライトは本質的に耐腐食性と耐湿性に優れています。ネオジムは保護メッキが必要であり、傷が付くと脆弱です。
コスト効率: フェライトは、スペースや極度の保持力が主な制約ではない大規模導入に最もコスト効率の高い選択肢です。
これらの磁気アセンブリの背後にある中心となる概念を理解することは、実装を成功させるために非常に重要です。標準的な裸の磁石は磁場を全方向に自由に放射します。しかし、その生の磁石を精密に加工されたスチールカップの中に置くと、物理学が完全に変わります。スチールシェルが磁気回路を効果的に導きます。磁束線を制限し、磁束線を 1 つのアクティブ面に完全に押し付けます。これにより、アセンブリの側面や背面からエネルギーが漏れ出るのを防ぎます。
この集中的なエンジニアリングにより、大規模な機械的成果がもたらされます。シェルの設計により、密閉された磁石の生の吸引力が大幅に増加します。この幾何学的な集中により、アセンブリは堅固なクランプ、確実な構造取り付け、および重量物を持ち上げる作業に最適になります。長距離の誘引よりも、直接接触して保持することに優れています。裸の磁石は、数インチ離れたところから緩んだ金属物体を引き寄せる可能性があります。逆に、シェル型のデザインでは、面一で直接接触する必要がありますが、金属ターゲットにうまく取り付けられると、信じられないほど強力にグリップします。
また、外部住宅の厳密な関連性も認識する必要があります。シェルの材質によって、取り付けポイントの全体的な環境耐久性が決まります。メーカーは通常、亜鉛メッキ鋼、亜鉛メッキ炭素鋼、または船舶グレードのステンレス鋼をハウジングに使用します。この金属バリアは、本質的に脆い内部磁石を突然の機械的衝撃から保護します。
スチール シェルがパフォーマンスを最適化する方法の詳細な内訳は次のとおりです。
磁束集中: 漂遊磁場を接触面に直接誘導し、グリップ力を大幅に向上させます。
衝撃保護: 重工業での使用中に内部のマグネットコアが欠けたり、粉々になったり、亀裂が入ったりしないように保護します。
取り付けの多様性: ねじ穴、スタッド、精密皿穴などの機械的取り付けポイントが組み込まれています。
振動減衰: 近くの重機や移動中の車両シャーシによって発生する機械的衝撃波を吸収します。
特定の用途で絶対最大強度が要求される場合、 ネオジム ポット磁石が 明白で議論の余地のない選択肢です。これらは、現在世界で市販されている中で最も強力な永久磁性材料を利用しています。エンジニアは、複雑な空間上の課題を解決するためにこれらを日々活用しています。
これらのアセンブリは、要求の厳しい環境において厳格な成功基準を満たしています。スペースや重量に厳しい制限がある場合に、最大の保持力が必要な用途に最適です。一般的な産業用ユース ケースには、コンパクトな小売ディスプレイ、緊密な機械的固定具、ロボット グリッパー、精密なセンサー マウントなどがあります。自動車設計者は、強力なグリップが必要だが、ダッシュボード パネルの後ろに数ミリメートルのクリアランスしかない場合に、このツールに大きく依存しています。
その主なパフォーマンス特性は、まったく信じられないほどのパワー対サイズ比です。標準的なコイン以下の小さなアセンブリでも、20 ポンドを超える静的重量を簡単に保持できます。この並外れた密度により、製品設計者は自信を持って製品全体の寸法を縮小することができます。保持の信頼性や構造上の安全性を犠牲にすることなく、複雑な工具や金具を小型化できます。
ただし、購入者は既知の実装リスクに透過的に対処する必要があります。標準的な希土類材料には、明確な物理的制限があります。まず、80°C (176°F) を超える温度にさらされると、基本磁化が永久に失われます。標準グレードは、高温の工業用オーブン内、作動中の排気管の近く、またはエンジン コンパートメント内では使用できません。第二に、この材料は急速な酸化や錆びに非常に弱いということです。これは、外部コーティング、通常は精密な Ni-Cu-Ni 三重層または耐久性のあるゴム製オーバーモールドに完全に依存しています。鋭い傷がこの繊細なコーティングを傷つけると、コアは酸化し、膨張し、急速に劣化します。
代替フェライトは、まさにレアアース材料が困難または失敗する場合に優れています。極めて優れた耐環境性で知られる硬質セラミック磁気コアを使用しています。レアアース モデルのような強力な力はありませんが、過酷な環境でも比類のない長寿命を実現します。
フェライト アセンブリの成功基準は、屋外や工業環境での厳しい環境に大きく左右されます。これらは、セキュリティゲートラッチや農業機器マウントなどの恒久的な屋外構造用途に最適です。これらは、忙しい溶接工場、商業粉体塗装ライン、稼働中の鋳造工場などの高温の産業環境で活躍します。また、厳格な予算管理が非常に重要な大量商業生産を完全に支配しています。プロジェクトに周囲の多湿、厳しい天候、または厳しい熱が含まれる場合、フェライトは絶対的な安心感を提供します。
設計段階では、それらの特定のパフォーマンス特性を強調する必要があります。それらの固有の耐食性は事実上無敵です。多くの場合、セラミック磁石自体には保護メッキがまったく必要ありません。鉄ベースの合金のように錆びません。さらに、実証済みの優れた熱安定性を誇ります。標準フェライト アセンブリは、最大 250°C (482°F) の連続温度でも効果的かつ安全に動作します。これらは、競合する材料が完全に機能しなくなった後も、コアの磁気的完全性を長期間維持します。
ただし、主要な物理的トレードオフにも注意する必要があります。フェライトは内部に非常に低い磁気エネルギーを保持します。強力な引張力を実現するには、レアアースのオプションと比較して、はるかに大きくて重いスチールアセンブリが必要です。 50 ポンドの重量をしっかりと保持する必要がある場合、フェライト ベースにはかなり大きな表面積が必要になります。製品設計が、かなり大きな設置面積に物理的に対応できることを確認する必要があります。
完璧なアセンブリを選択するには、高度に体系的なアプローチが必要です。各原材料の絶対的な物理的制限に照らして、特定のエンジニアリング要件を評価する必要があります。推測は製品の故障に直結します。お客様の初期仕様プロセスを正確に導くために、明確で標準化された意思決定マトリックスを以下に提供します。
比較マトリックス: パフォーマンスの次元 | ||
評価次元 | ネオジム (NdFeB) | フェライト(セラミック) |
|---|---|---|
磁力の強さ | 非常に高い | 低から中程度 |
最高動作温度 | 80℃（標準グレード） | 250℃ |
耐食性 | 低 (厳密なメッキが必要) | 非常に高い (自然な耐性) |
相対的な部品表 | プレミアムコスト | 非常に経済的なコスト |
理想的な物理的フットプリント | 狭くて厳しく制限されたスペース | 大きくて制約のない表面積 |
温度制限は磁気工学における最終的なハードストップとして機能します。ここでの基礎となるロジックは完全に単純なままです。継続的な周囲温度が 80°C を超える場合は、直ちにデフォルトのフェライト材料を使用する必要があります。あるいは、高度に専門化され、非常に高価な高温ネオジム グレードを指定することもできます。さらに、環境への曝露は材料の選択に大きく影響します。アセンブリが水中に沈んで動作する場合、または過酷な工業用化学薬品にさらされる場合には、適応する必要があります。フェライトベースとマリングレードのステンレススチールシェルを直接組み合わせることで、美しく機能します。完全にゴムでコーティングされた希土類バリアントを利用して、湿気の侵入を完全にブロックすることもできます。
ほとんどの場合、物理的な空間寸法が最終的なコンポーネントの選択を決定します。ロジックは、利用可能な金属取り付け領域を中心に配置されています。場合によっては、指定された取り付け領域が非常に制限されていることがあります。小さなマイクロアセンブリ、目立たない壁用ブラケット、または隠れた磁気ドア クラスプを設計しているかもしれません。このような極めて厳しいシナリオでは、レアアース材料が唯一の実行可能な道です。これは、小さな寸法境界内で必要なクランプ力を達成するのに十分な密度を備えた唯一の材料です。
調達の現実は、エンジニアリング上の主要な決定に常に影響を与えます。基本的なロジックは全体の生産量に焦点を当てています。大量生産を数万個まで拡張することを検討してください。あなたは、標準的な商業小売看板、単純な磁気掃除ツール、または基本的な倉庫作業場の付属品を製造しているかもしれません。このような大量生産の商用アプリケーションでは、フェライトは予測可能性が高く、非常に経済的な部品表を提供します。極端に集中した保持力が不要な場合でも、ユニットエコノミクスを有利に保ちます。
理論的なカタログ仕様が実際の物理的なアプリケーション条件と一致することはほとんどありません。実際の厄介なシナリオで磁力がどのように動作するかを正確に理解する必要があります。まず、重要な技術的な違いを明確にする必要があります。 「引張力」とは、厳密には、厚く、完全に平らで、塗装されていない固体鋼板から磁石が垂直に分離することを指します。メーカーは常に、完璧で理想的な実験室条件下でこの方法で磁石をテストします。逆に、「せん断力」は、滑らかな垂直面を滑り落ちることに対する磁石の抵抗を指します。
すべてのハードウェア購入者に強い警告を発します。実際のせん断力は通常、公式に記載されている引っ張り力の 15% ～ 25% にすぎません。カタログに 100 ポンドという驚異的な引張定格が記載されている場合、わずか 20 ポンドの重りが取り付けられているだけで、垂直な鋼鉄の壁をゆっくりと滑り落ちる可能性があります。重力の純粋な物理学と低い表面摩擦により、この大幅な強度低下が発生します。この滑り効果に直接対処するには、ゴムでコーティングされたアセンブリを使用することを強くお勧めします。外側のゴムにより、ターゲット表面に対して大きな機械的摩擦が生じます。これにより、垂直せん断能力が大幅に向上し、同時に表面の傷が防止されます。
いくつかの外部材料変数も成功率を大きく変えます。ターゲット表面自体が実際の最大保持力を決定します。次の一般的な現実世界の障害について考えてみましょう。
薄い金属板: 磁石は薄い金属パネルを完全に飽和させることができず、グリップ力が大幅に低下します。
ペイントの層: 厚い工業用ペイントが物理的バリアとして機能し、シェルとスチールの間に距離を生み出します。
エアギャップと激しい錆: 凹凸のある表面は面一接触を妨げ、集中した磁気回路を即座に破壊します。
これらの表面変化により、両方の材料タイプの保持力が大幅に減少します。選択したアセンブリは必ず、使用する実際の表面で直接テストしてください。
結局のところ、どちらの磁性材料も他方よりも普遍的に「優れている」というわけではありません。レアアース素材は、圧倒的な強度と超コンパクトなデザインで決定的な勝利を収めています。セラミック材料は、非常に高い耐熱性、優れた自然腐食保護、および大規模生産全体にわたる厳格な予算管理が必要な場合に主流となります。
最初の最終候補リストのロジックは比較的単純なままにする必要があります。動作温度が非常に高い場合、または取り付けスペースが十分にある場合は、耐久性のあるセラミック オプションを選択してください。スペースに厳しい制限があり、即座に大きなグリップ力が必要な場合は、レアアースのオプションを選択してください。
積極的な実際のプロトタイピングによる徹底的な設計評価を強くお勧めします。特定の構造上の磁気負荷要件を計算するには、経験豊富なエンジニアリング チームまたは営業チームに問い合わせる必要があります。今すぐ物理コンポーネントのサンプルをリクエストして、実際のアプリケーション環境内で直接テストしてください。
A: はい。ただし、内部コアが急速に酸化するのを防ぐために完全に密閉されている場合に限ります。ニッケルなどの標準的なメッキは、激しい雨や塩分の多い天候にさらされると、最終的には機能しなくなります。屋外での使用には、特殊なゴムコーティングされたバージョンを使用することを強くお勧めします。耐久性のあるゴムのカプセル化が雨や湿気を完全に遮断し、脆弱なコアを完全に保護します。
A: 宣伝されている重量は、厚く、完全に平らで、塗装されていない固体鋼に対するテストに基づいています。一般的な貼り付けエラーには、薄い接触金属、凹凸の激しい表面、または濃い塗装や錆の上に磁石を取り付けることが含まれます。さらに、垂直せん断能力と垂直引張力を混同すると、多くの予期せぬ障害が発生します。磁石が壁を滑り落ちると、保持できる重量は大幅に減少します。
A: 一般に、敏感な電子機器の周囲では、標準的な生の磁石よりもはるかに安全です。外側のスチールシェルが磁場を単一の接触面に直接導くため、これらのアセンブリは非常に浅い漂遊磁場を投影します。この安全に収容された回路は不要な磁気干渉を最小限に抑え、繊細な機器の近くに取り付けるのに非常に適しています。
A: いいえ。フェライト材料もレアアース材料も、壊れやすい陶器の食器と同じように、信じられないほど脆いです。これらを機械加工、切断、または穴あけしようとすると、熱の蓄積により深刻な亀裂、粉砕、および即時消磁が発生します。購入者は、皿穴、貫通穴、またはねじ付きスタッドのバリエーションなど、事前に穴あけされた構成をメーカーから直接購入する必要があります。
