型枠接合部からのコンクリートの漏れは、現代のプレキャスト生産施設において依然として根深い問題となっています。これにより、寸法の不正確さ、表面の蜂の巣現象、および非常に高価な注入後のパッチング作業が発生することがよくあります。従来の型枠の固定方法は、時間の経過とともに劣化することがよくあります。溶接、ボルト締め、および手動クランプにより、鋳造ベッドに沿って隠れたマイクロギャップが作成されます。これらの微細なギャップは、大きな機械的振動による強いストレス下で急速に広がります。濡れたコンクリートからの静水圧により、これらの脆弱な継ぎ目が簡単に押し込まれます。
高品質の磁気固定システムを統合することで、この問題に対する恒久的な解決策が提供されます。これにより、剛性があり、非破壊的で、無限に調整可能なシールが作成されます。このシールは、最も積極的な圧縮段階で型枠の接合部を完全にしっかりと保持します。スラリーの流出を即座に停止し、高価な再作業コストを直接削減します。収益を保護します。
この包括的なガイドでは、磁気ジョイントのシールの基礎となる仕組みを説明します。集中した下向きの力がどのようにして型枠の横方向のずれを防ぐかを調査します。また、施設に最適な磁気システムを選択するための実践的な評価基準も学びます。長期にわたるパフォーマンスを確保するための重要なメンテナンス手順の概要を説明します。
根本原因の除去: 磁気固定により、セメントスラリー漏れの主な原因である高周波振動時の型枠の微小な移動を防ぎます。
非破壊シール: 溶接や穴あけとは異なり、磁石は鋼鋳造ベッドの完全性を維持し、将来の接合部の隙間を防ぐ完全に平らな表面を保証します。
評価基準: 適切な磁石を選択するには、せん断抵抗と垂直引張力をコンクリート混合物の特定の静水圧と型枠の高さに適合させる必要があります。
運用上のリスク: シャッター磁石の有効性は、完全に定期的なメンテナンスに依存します。磁気コア上にコンクリートが蓄積すると、接着力が大幅に低下し、予期しない接合破損が発生します。
セメントペーストの漏れは、プレキャスト要素の化学的完全性を根本的に損ないます。セメントスラリーが型枠の継ぎ目からにじみ出ると、接合部の局所的な水セメント比が変化します。漏れ出る流体は、重要なセメント質材料を端から運び去ります。このプロセスにより、適切な結合剤を欠いた凝集物の多いゾーンが残ります。通常、この現象は蜂の巣状の現象や表面の激しい孔食として観察されます。
この局所的な構造的弱点により、コンクリート パネル全体の耐久性が脅かされます。それは決して単なる軽微な表面上の欠陥ではありません。エッジが弱くなっていると、輸送中や設置中に欠けやすくなります。これらは、最終的に組み立てられた構造の耐荷重能力を損ないます。構造エンジニアは、顕著な蜂の巣が見られるパネルを拒否することがよくあります。こうした拒否により、工場は高価な材料を廃棄し、生産サイクルを完全に再開せざるを得なくなります。
構造的なリスクを超えて、接合部の漏れは運用上の大きなボトルネックを引き起こします。すべての注入に関連する隠れたコストを考慮に入れる必要があります。労働者が精力的に鋳造床から乾燥セメントを削り取るため、労働時間は消耗します。オペレーターは、硬化したコンクリートのフィンを除去するために重いグラインダーを操作するのに数え切れないほどの時間を費やします。化粧パッチの適用には、工場現場での貴重な時間が消費されます。これらの手動修復手順により、製造パイプライン全体の速度が低下します。自動化され合理化されたプロセスが、骨の折れる労働集約的な雑務に変わってしまいます。
ジョイントシーリングソリューションを成功させるには、これらの特定の障害を取り除く必要があります。極度の振動に対して強力な動的保持力を提供する必要があります。湿ったコンクリートは、機械的な圧縮中に激しく移動します。締め付け方法は、このエネルギーに簡単に抵抗できる必要があります。さらに、工具を使わずに迅速に調整できる必要があります。従業員は、わずか数秒で施錠および解錠できるシステムを必要としています。速度と剛性は、最新のプレキャスト締結の究極の成功基準を形成します。

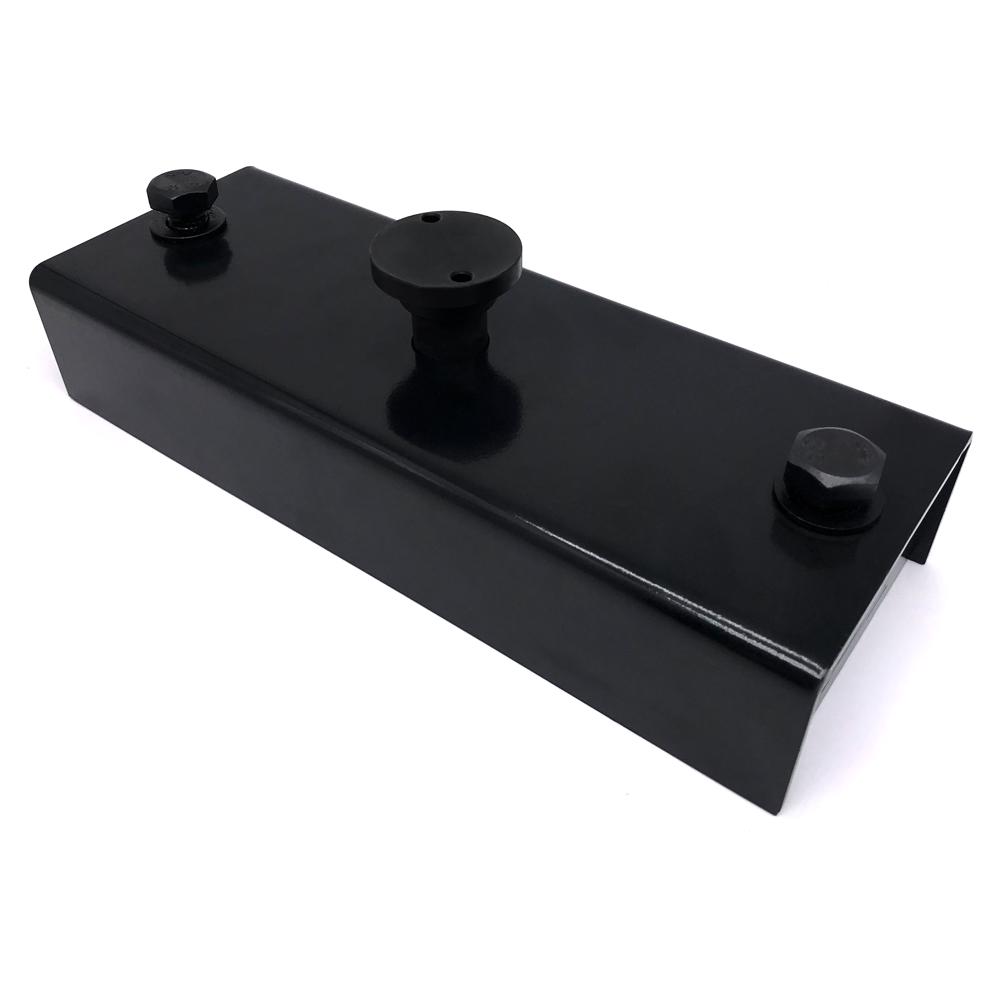

作用メカニズムを理解するには、スチール製ハウジングの内部を観察する必要があります。プレミアムな 建物シャッター マグネット は、高度に設計されたネオジム磁気回路を利用しています。オペレーターがシステムを作動させると、この内部回路が落下してスチール製のテーブルに接触します。周囲の金属ハウジングは磁束を真下に向けます。このエンジニアリングの驚異は、集中した下向きの圧力をもたらします。型枠をスチールパレットにしっかりと固定します。この巨大な圧力により、エッジ全体に沿ってシームレスで隙間のない接触ラインが形成されます。
下向きの圧力だけですべての問題が解決されるわけではありません。注入段階では横方向のせん断抵抗を考慮する必要があります。湿ったコンクリートの重量により、型枠の壁に対して多大な外向きの圧力が発生します。機械式圧縮機は、これらの横方向せん断力を大幅に増幅します。ファスナーが劣っていると、型枠がゆっくりと「歩く」か、外側にずれてしまいます。磁石はこの動きを完全に阻止します。垂直方向の引っ張り力によって発生する大きな摩擦は、極度のせん断抵抗になります。サイドレールを所定の位置にしっかりとロックします。この絶対的な剛性により、荷重がかかっても型枠の継ぎ目が開くのを防ぎます。
これらの主要な保持デバイスは、コアの構造的安定性を提供します。ただし、磁気面取りストリップと組み合わせると、最適な結果が得られます。この相乗効果により、完全に防水性の高いコーナージョイントが形成されます。磁気面取りストリップは、型枠の直角に完全に滑り込みます。これらは鋼鉄の微細な欠陥を橋渡しします。面倒なシリコンシーラントを使用せずに、完璧な角度のエッジを実現します。シリコンはすぐに劣化するため、定期的に塗り直す必要があります。磁気ストリップは、スラリーの漏れに対する永続的で再利用可能なバリアを提供します。
この組み合わせたアプローチにより、鮮明なラインと完璧なコンクリート仕上げが保証されます。研削とパッチングの作業が完全に不要になります。磁場は調和して機能し、すべてのコンポーネントを統一された不動のバリアに固定します。コンクリートは、あるべき場所に正確に留まります。
新しい磁気機器を購入する前に、いくつかの重要な寸法を評価する必要があります。耐荷重と垂直方向の引っ張り力が全体的なパフォーマンスを決定します。適切なサイズ設定は、壁の厚さと注湯総高さに大きく依存します。プレキャスト生産では、画一的なアプローチを使用することはできません。
標準パネルには通常、900kg の引張力を備えたユニットが必要です。ただし、巨大な擁壁にはさらに高い容量が必要です。深い注入では、底部で指数関数的に高い静水圧が発生します。これらの巨大な力に抵抗するには、定格 2100kg のユニットが必要になる場合があります。サイズが大きすぎると安全性が確保されますが、サイズが小さすぎると致命的なジョイントの爆発が保証されます。
標準の最小引っ張り力の推奨事項
コンクリート壁の厚さ | 型枠注入高さ | 推奨垂直引張力 |
|---|---|---|
100mm以下 | 300mmまで | 900kg～1000kg |
100mm～200mm | 300mm～600mm | 1350kg～1800kg |
200mm以上 | 600mm以上 | 2100kg以上 |
次に、住宅材料の耐久性を慎重に評価する必要があります。プレキャストプラントの環境は非常に過酷です。炭素鋼ハウジングは優れた構造強度を備え、初期コストが低く抑えられます。標準的な衝撃にも非常にうまく対処します。逆に、ステンレス鋼のハウジングは優れた寿命をもたらします。炭素鋼よりも酸性コンクリートの飛散に対する耐性がはるかに優れています。また、毎日のハンマーによる打撃や腐食性の化学洗剤にも耐えます。施設が毎日複数のシフトを実行する場合、ステンレス鋼の方が長期的な信頼性が高くなります。
最後に、ボタンとリリースのメカニズムを注意深く評価します。プッシュボタンの係合システムには非常に高い精度が必要です。ボタンの加工が不十分だと、部分的に磁気が係合してしまうことがよくあります。コアがテーブルに対して完全に平らに落ちない場合があります。ユニットは最初は安心感がありますが、最大定格の引っ張り力が不足しています。この隠れた欠陥により、振動中に予期せぬシフトが発生します。
機械式リリース レバーの公差を詳しく検査してください。レバーは、過度の身体的労力を必要とせずにスムーズに操作できる必要があります。適切に機械加工された内部コンポーネントにより、毎回一貫したエンゲージメントが保証されます。高品質の シャッター マグネットは、 安全に機能するためにこれらの正確な公差に依存しています。
高級磁気システムであっても、工場現場では重大な運用リスクに直面しています。最大の脆弱性は依然として目に見えないエアギャップです。磁力は鋼の鋳造床から離れると指数関数的に低下します。磁気の逆二乗法則により、この急速な電力損失が決まります。
硬化したセメントダストの微細な 1 mm の層でも、突然の破損が発生します。この小さな隙間により磁気付着が大幅に減少します。構造シール全体が即座に損なわれます。オペレーターはしばしば破裂の原因を磁石のせいにしますが、通常は汚れたテーブルが故障の原因になります。毎回の作業前に、接触面を完璧にきれいな状態に保つ必要があります。
厳格なメンテナンス プロトコルにより、このような予期せぬ障害が防止されます。注入後の洗浄ルーチンは絶対に交渉の余地がありません。作業員は型枠を剥がした後、濡れたコンクリートの飛び散りを直ちに除去しなければなりません。オペレーターは、適切な真鍮またはプラスチックのスクレーパーを使用して磁石ベースを清掃する必要があります。圧縮空気ワンドを使用して、ハウジング内に隠れた破片を吹き飛ばす必要があります。非腐食性離型剤を定期的に塗布することも同様に重要です。これらの保護オイルは、敏感な磁気コア上にコンクリートが蓄積するのを防ぎます。製品の寿命を延ばし、最大の保持力を保証します。
オペレーターのトレーニングも導入の大きなハードルとなります。従来の溶接から移行する作業者は、急な学習曲線に直面しています。溶接は永久的なもののように感じられますが、磁石は正確な取り扱いを必要とします。正確な配置技術についてオペレーターをトレーニングする必要があります。機械式リリースレバーの正しい使用法についての正式な指導が必要です。
ユニットを誤ってこじると、外部ハウジングに永久的な損傷を与えます。スチールハンマーで起動ボタンを強く叩くと、内部の脆いネオジムコアが粉砕されます。ゴムハンマーと専用のレバーツールを用意する必要があります。教育により、機器が工業生産の日々の過酷な環境に耐えられることが保証されます。
財務上の正当な理由を組み立てるには、明確なコスト対節約分析が必要です。高品質の磁気システムには、多額の初期資本支出が必要です。ただし、この先行投資により、運用コストはすぐに相殺されます。磁気システムにより、ロッドやガスなどの溶接消耗品が完全に不要になります。高価なスチール鋳造ベッドの構造劣化を防ぎます。
最も重要なことは、外観上のやり直しに費やされる手作業時間を大幅に削減することです。フィンを研磨したり、ハニカムにパッチを当てたりするために、熟練した労働者にお金を払う必要はもうありません。最初の 6 か月間で得られる運用上の節約は、多くの場合、最初の機器の購入をカバーします。
ベンダーの仕様をリクエストする前に、次の包括的な購入前チェックリストを実行してください。
鋼鋳造テーブルを監査します。 テーブルの厚さを測定し、表面の平坦度を確認します。薄いスチール製テーブルや歪んだスチール製テーブルは磁気保持力を大幅に低下させます。
振動周波数を分析する: 高周波の外部バイブレーターでは、ファスナーにはるかに高いせん断抵抗が要求されます。
型枠の寸法を文書化する: 最大注入高さとコンクリート密度を記録します。これらの指標により、最小引っ張り力要件が決まります。
洗浄プロトコルを確認する: チームが適切なスクレーパー、圧縮空気ライン、および離型剤を所有しているかどうかを評価します。
潜在的なサプライヤーを精査するときは、絶対的な技術的透明性を要求する必要があります。正式に認定された引張力試験レポートをベンダーに依頼してください。実際のプレキャストプラント条件下でのせん断力耐性を実証する詳細なケーススタディをリクエストしてください。研究室の理論上の数値だけに依存しないでください。最良のサプライヤーは、高周波振動中にユニットがしっかりと保持されることを証明するデータを熱心に提供します。
最新のシャッター用マグネットは、単なる基本的な固定ツールではありません。これらは、プレキャスト生産を最適化するために設計された精密な品質管理デバイスです。適切なサイズで入念にメンテナンスすると、ジョイントの漏れを発生源で直接阻止します。微小な隙間を排除し、大きなせん断力に耐え、コンクリートの最終仕上げを保護します。
破壊溶接や手動クランプから移行することで、鋳造ベッドを保護できます。また、これまで研削や補修に費やされていた何百時間もの労働時間を取り戻すことができます。効率の向上により、生産パイプラインが完全に変わります。
私たちは、テクニカルバイヤーと工場管理者に、断固たる行動をとるよう奨励します。鋳造サイクルあたりの現在の再加工コストを今すぐ計算してください。化粧コンクリートの修理に費やされた正確な時間を数値化します。これらの隠れた費用を理解したら、磁気エンジニアリングの専門ベンダーに相談してください。お客様の製造環境に正確に合わせて調整された、適切に評価された磁気型枠ソリューションのプロトタイプを作成します。
A: いいえ、垂直方向の引っ張り力とせん断抵抗が型枠の質量に対して正しく計算されており、テーブルの表面がきれいで平らであることが条件です。
A: 型枠の高さとコンクリートの密度によって異なります。標準的なパネルには通常 900kg から 1000kg の範囲の磁石が必要ですが、より重い要素には 1800kg 以上、または複数の磁石が連続して必要になる場合があります。
A：打設直後の湿ったコンクリートは専用のスクレーパーを使用して除去し、適切な型枠剥離油を塗布し、鉄製ハンマーを磁気コアに直接使用しないでください。
