プレキャストコンクリートの寸法の不正確さは、サイレントマージンキラーとして機能します。打設中に型枠が 1 ミリメートル移動するたびに、多大な費用がかかる結果が引き起こされます。拒否された要素、大規模な現場の手直し、組立ラインの遅れは、プロジェクトの収益性を急速に破壊します。従来の固定方法は、多くの場合、破壊溶接または強力なボルト締めに依存しています。これらの古い技術は鋼鋳造テーブルに永久的な損傷を与えますが、依然として重い負荷の下でも微細な動きは可能です。現在、最新の シャッター マグネットは、 これらの時代遅れの破壊的な慣行に対するはるかに優れた代替手段を提供します。業界では、その驚異的なセットアップ速度で磁気システムを頻繁に賞賛していますが、その真の価値は別のところにあります。これらの高度なデバイスが、絶対的な精度を確保するために、どのようにして型枠を厳密な寸法公差に機械的に固定するかをご覧ください。それらの背後に隠された物理学、回避する必要がある一般的な実装リスク、および特定の生産プラントに必要なシステムを正確に選択する方法を探ります。
応力下での精度: 磁気システムは、高周波振動や重いコンクリートの注入中に型枠の横方向のずれを防ぎます。
システムの完全性: 位置決めの精度は、垂直方向の引っ張り力、せん断抵抗、アダプターのフィット感の関係に依存します。
運用上の現実: 磁気故障の主な原因は破片と不適切な作動です。ゼロシフト精度を維持するには、厳密なメンテナンスプロトコルが必要です。
調達ロジック: 建物のシャッター用マグネット を選択するには 、特定の保持力 (例: 900kg 対 2100kg) を型枠の高さ、材質、および振動強度に適合させる必要があります。
精度は現代のプレキャスト製造の基礎を形成します。打設中に形状が変化すると、結果として得られるコンクリート要素は、その構造的および美的存続可能性を失います。工場管理者は、標準的な生産サイクル中に金型にかかる大きな物理的な力を過小評価することがよくあります。
歴史的に、プレキャストプラントはサイドレールを鋳物ベッドに固定するために溶接またはボルト締めに依存していました。これらの方法では、時間の経過とともに重大な運用上の問題が発生します。作業者がブラケットをスチールテーブルに溶接するたびに、局所的な熱応力が生じます。この熱により金属表面は必然的に歪みます。古い溶接部を研磨して取り除くと、テーブルの厚みがなくなり、その平坦度が損なわれます。鋳造テーブルが歪んでいると、将来の型枠のベースの位置決めが本質的に損なわれます。ボルトで固定するにはベッドに穴を開ける必要があります。これらの穴によって固定寸法が決まり、カスタム パネルのサイズが大幅に制限され、隙間からセメント スラリーが漏れる可能性があります。
表面劣化: 継続的な溶接と研削により、鋼鋳造テーブルの重要な平坦度が破壊されます。
微小な動き: ボルトで固定されたネジは激しい振動によって緩み、徐々にずれが生じる可能性があります。
厳格な制約: 事前に開けられた穴により柔軟性が制限され、カスタム金型設計の切り替えが遅くなります。
コンクリートの固結には、空気の空隙を除去するために激しい高周波振動が必要です。このプロセスにより、システムに激しい機械的力が導入されます。バイブレーターが作動すると、高密度の液体コンクリートがサイド レールを外側に押します。固定されていない、またはクランプが不十分な型枠では、微小なずれが発生します。ほんのわずかな隙間でも、水や細かいセメントペーストが根元から染み出す可能性があります。このにじみにより、パネルの下端に寸法的な膨らみが生じます。コンクリートが硬化すると、この膨らんだエッジにより、現場での設置中にパネルが正しく取り付けられなくなります。
構造要素には厳しい公差が必要ですが、建築用プレキャスト要素には完璧が求められます。美しい関節の位置合わせにより、許容誤差がほぼゼロになります。プレキャスト/プレストレスト コンクリート協会 (PCI) などの組織による業界標準では、多くの場合、ミリメートル以内の公差が義務付けられています。わずか 2mm のずれでも、パネルが不合格になる可能性があります。露出した骨材やカスタムの建築ファサードを扱う場合、位置ずれしたエッジを非表示にすることはできません。パネルを廃棄するか、硬化したコンクリートを手作業で所定のサイズに研磨するのに数え切れないほどの時間を費やします。
磁気固定は、プレキャストプラントの金型セキュリティへの取り組み方を根本的に変えます。磁気システムは鋳造テーブルと格闘するのではなく、鋳造テーブルと並行してシームレスに動作します。高度なレアアース素材を利用して、一時的ではあるが事実上不動のアンカー ポイントを作成します。

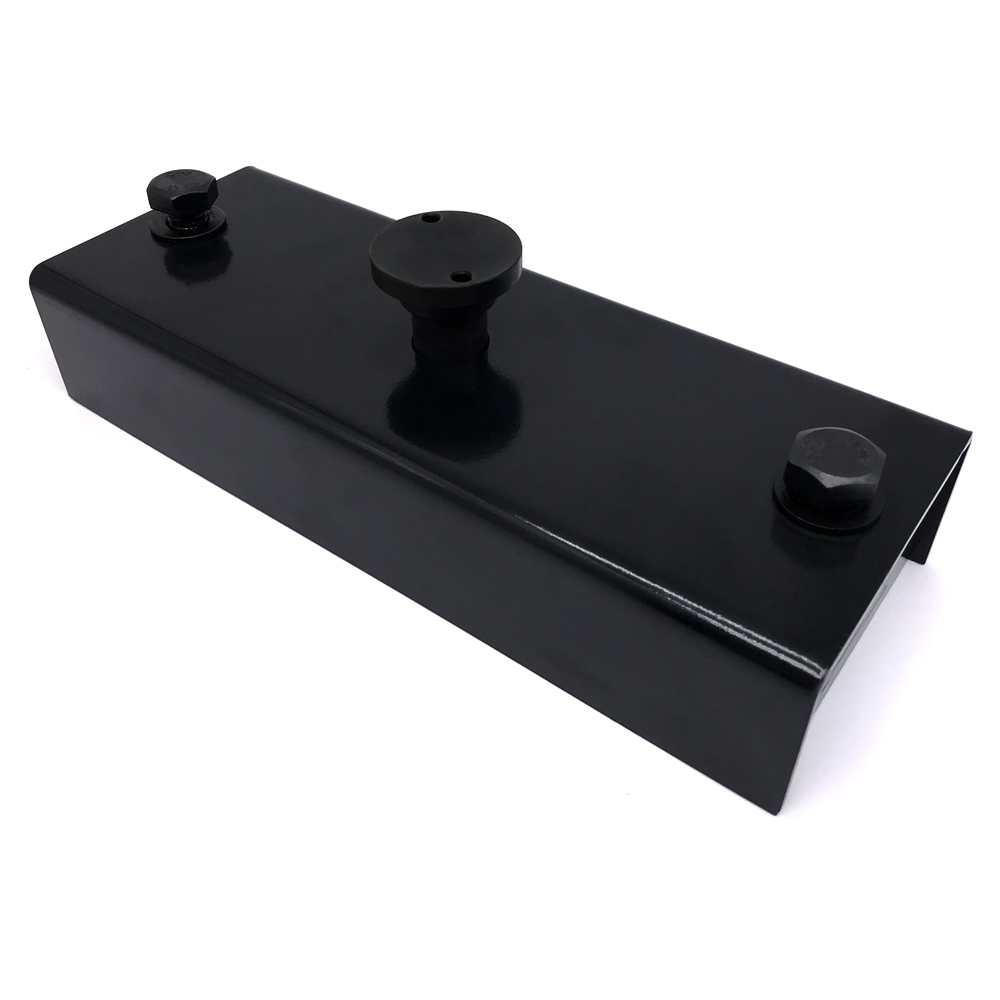

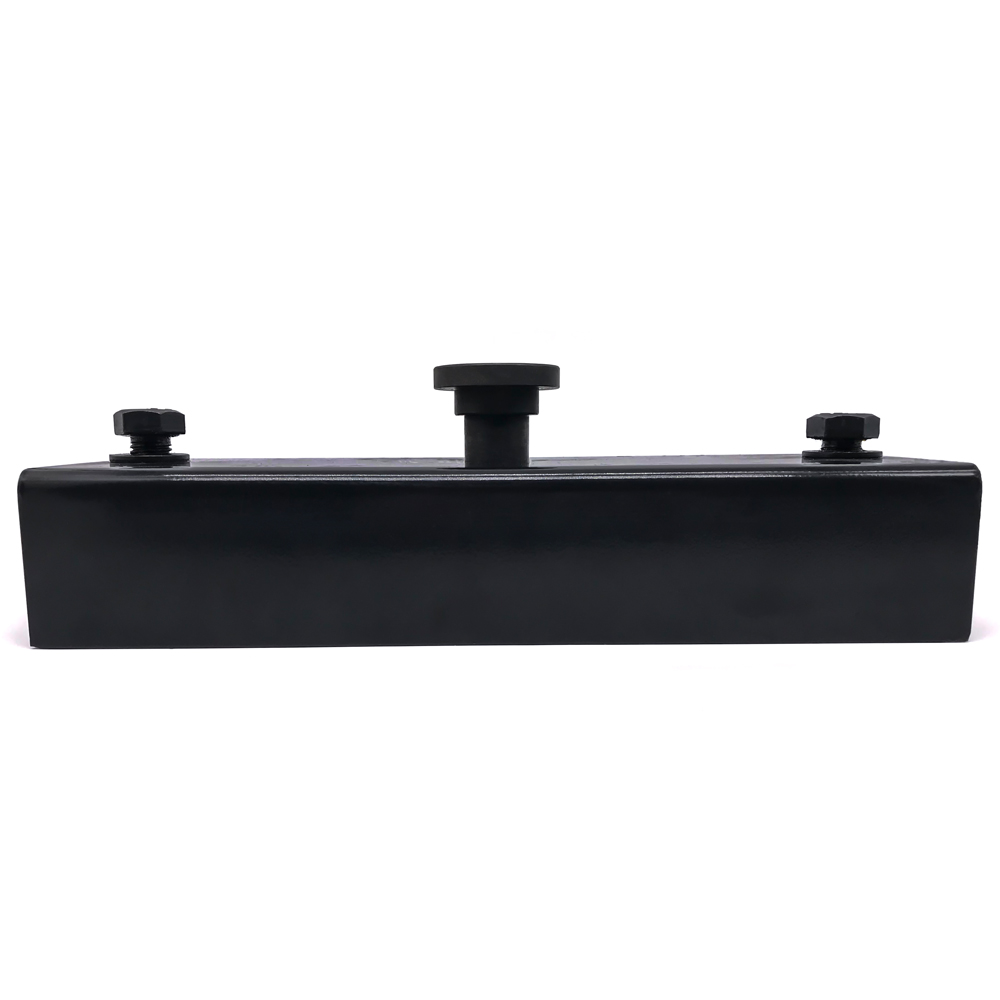

これらのシステムの中核は、ネオジム ブロックを動力源とする集積磁気回路に依存しています。ネオジムは、市販されている中で最も強力な永久磁場を提供します。メーカーはこれらの磁石をスチール製の保護ケース内に収納しています。シンプルな押しボタン機構でフィールドを制御します。作業者がボタンを押すと、内部アレイが落下してスチールテーブルに接触します。スチール製のケーシングは、磁束を完全に下向きにテーブル表面に向けます。これにより、瞬時に非常に強力な絆が生まれます。ボタンを引っ込めると回路が遮断され、作業者は楽に装置を持ち上げることができます。
多くの購入者は磁気測位の物理学を誤解しています。ベンダーは通常、1000kg や 2100kg などの垂直方向の引っ張り力によってユニットを評価します。ただし、打設中に型枠が垂直に持ち上げようとすることはほとんどありません。位置決め精度の実際の値は、せん断抵抗に依存します。せん断抵抗は、滑りを防ぐテーブルに対する摩擦を測定します。
大量の注水が横方向に外側に押し出されます。磁石は、この横方向の押しに抵抗できるほどテーブルをしっかりとグリップする必要があります。一般に、横方向のせん断抵抗は、垂直方向の引っ張り力の約 25% ～ 30% に相当します。壁パネルの型を保持するために 300kg の横方向の抵抗が必要な場合は、少なくとも 1000kg の垂直方向の引っ張り能力を持つユニットを選択する必要があります。
表 1: 垂直引張力と推定横せん断抵抗
定格垂直引張力(kg) | 推定せん断抵抗(kg) | 理想的なプレキャストアプリケーション |
|---|---|---|
450kg | 110～135kg | 窓のブロックアウト、軽量の面取り、薄いスラブ。 |
900kg | 225～270kg | 標準床スラブ、中程度の高さのサイドレール。 |
1800kg | 450～540kg | 頑丈な壁パネル、激しい振動環境。 |
2100kg以上 | 525 - 630+kg | 厚い耐力壁、背の高いモジュール型、激しい振動。 |
磁石は基礎的なアンカーとして機能しますが、それだけでは精度を確保できません。精度は、磁石をサイド レールに接続するアダプターとクランプによって決まります。高品質のシステムは、木材、スチール、またはアルミニウムのサイドモールドと直接接続します。作業者は、磁石ハウジングに特定のブラケットをボルトまたはスロットで取り付けます。これらのブラケットは型枠にしっかりと押し付けられます。レールが外側に曲がるのを防ぎ、長いスパンにわたって完全な直線を保証します。弱いアダプターは曲がってしまい、強力な磁石がまったく役に立たなくなります。
すべての磁気システムが工場現場で同等に機能するわけではありません。 2 つのユニットは同じ垂直方向の引っ張り定格を宣伝しているかもしれませんが、その構造設計は応力下でどの程度適切に位置を維持するかを決定します。機械的な構造を評価するには、基本スペック シート以外にも目を向ける必要があります。
ベンダーは通常、炭素鋼またはステンレス鋼のいずれかでハウジングを構築します。炭素鋼は耐久性とフラックス伝導性に優れていますが、錆に対する保護が必要です。ステンレス鋼は、コストは高くなりますが、湿ったコンクリートの腐食性アルカリ環境に対する耐性が優れています。
材質に関係なく、完璧に機械加工された平らなベースは譲歩の余地がありません。磁気回路はテーブルとの絶対的な接触に依存しています。磁石ハウジングに歪みがあると、表面接触が減少します。紙のように薄い隙間があると、保持力が大幅に低下します。ベースの精密 CNC 加工により、ユニットがテーブルに対して水平に配置され、せん断抵抗が最大化されます。
内部機構は、時間の経過とともにシステムの信頼性を決定します。プッシュボタンは強力な内部スプリングを利用して、切り離されたときに磁気アレイを保持し、作動したときにしっかりとスナップダウンします。バネが弱いと悲惨な結果が生じます。鋳造テーブルからの高周波振動により、弱いスプリングがビビリを引き起こす可能性があります。このチャタリングにより、磁石が数秒のうちにわずかに外れることになります。 10 分間の振動サイクルにわたって、これらの微小な外れにより、型枠の深刻なドリフトが発生します。
最新のプレキャスト設計は、複雑な構造の詳細を特徴としています。装置がかさばると、狭いコーナーやカスタム角度を作成する能力が制限されます。力とサイズの比率を評価する必要があります。プレミアムユニットは、コンパクトな設置面積に膨大なパワーを詰め込みます。小型の 建物シャッター マグネットを 使用すると、作業者は狭いスペースにアンカーを近づけて配置できます。これにより、複数のユニット間の物理的な干渉がなく、正確な位置決めが保証されます。
最先端の磁気機器であっても、作業員の取り扱いが悪いと故障します。運用上の衛生状態は、位置決めの精度に直接影響します。過酷な工場環境では、磁石とテーブル間の結合を損なういくつかの重大なリスクが生じます。
「エアギャップ」は、プレキャスト設備における最も一般的な障害点を表します。磁力は距離が離れると指数関数的に低下します。磁石とテーブルの間にコンクリートスラリー、錆び、ほこりが溜まると、物理的な隙間が生じます。わずか1mmの隙間でも保持力は50%以上減少します。保持力が低下すると、横方向せん断抵抗が急激に低下します。振動するコンクリートによって型枠が簡単にずれてしまいます。汚れのない鋳造テーブルを維持することは厳格な要件であり、任意の提案ではありません。
プレキャスト労働者は、機器を調整するために重い鋼製ハンマーを習慣的に使用します。磁気デバイスに関するこの行為は厳しく禁止する必要があります。金属製のハウジングをスチールハンマーで叩くと、コアに巨大な衝撃波が送り込まれます。ネオジムブロックは信じられないほど強力ですが、非常に脆いです。ハンマーで打撃を繰り返すと内部の磁石が粉砕されます。一度粉砕されると、公差を保持する能力を永久に失います。
よくある間違い: 大ハンマーを使用して磁石を型枠の端に近づける。
ベストプラクティス: ボタンを外し、ユニットを手でゆっくりとスライドさせ、正しい位置に配置したら再度取り付けます。
システムが意図された耐用年数にわたって正確に動作することを保証するには、厳格な緩和プロトコルを実装してください。まず、コンクリートの付着を防ぐために、鋳造テーブルとマグネットハウジングに適切な離型剤を使用してください。次に、専用の清掃ツールを用意します。ユニットの底部を毎日掃除できるように、作業員に専用のスクレーパーと硬い毛のブラシを与えます。最後に、適切なレバーバーの使用を義務付けます。ベンダーは、ボタン スロットにフィットしてアレイをスムーズに取り外すことができる特別なバールを設計しています。間に合わせの工具に頼ると、スプリング機構が損傷し、ハウジングが曲がってしまいます。
磁気システムの購入には慎重な計算が必要です。過大なユニットを購入すると資本が無駄になりますが、過小なユニットでは許容誤差が保証されます。構造化されたフレームワークに従って、機器を生産の現実に適合させます。
パネルの厚さと注入速度に基づいて選択するには、ベースラインのヒューリスティックが必要です。
軽量耐久性 (450kg - 600kg): 内部窓のブロックアウト、ドアフレーム、または薄い 50 mm の建築用クラッディングに使用します。
中耐久性 (900kg ～ 1000kg): 厚さ 150mm までの標準的な床スラブおよび中程度の振動環境に最適です。
高耐久 (1800kg - 2100kg+): 厚くて耐荷重のある壁パネル、深い柱、および激しい高周波振動サイクルには必須です。
磁石を単独で評価しないでください。調達チームにベンダーのアダプター エコシステムを評価するようアドバイスしてください。最良のサプライヤーは、幅広い交換可能なブラケットを提供しています。ベンダーが、工場の既存の木材またはスチールのエッジモールドにシームレスに適合するアダプターを供給またはカスタマイズできるかどうかを判断します。アダプターの嵌合が緩いと磁石の精度が損なわれます。
サプライヤーにパフォーマンスに関する主張について責任を負わせます。独立したプルテストレポートを要求するよう購入者に指示します。評判の良いメーカーは、デジタル引張試験機を使用して垂直引張定格を検証しています。さらに、スチールハウジングおよびネオジムグレードに関する材料認証を求めてください。特に時間の経過による磁気劣化に関する保証条件を明確にします。高品質の希土類材料は、通常の動作温度下で大幅な電力損失を起こすことはありません。
大規模な生産ラインをむやみにオーバーホールしないでください。制御されたパイロット テストから始めることをお勧めします。単一の鋳造テーブルで実行するために、ユニットの小さなバッチ (おそらく 10 個または 20 個) を購入します。これにより、チームは実際のプラントの振動周波数でのせん断抵抗を検証できます。作業者に機器を操作させて、リリース機構が運用フローに適合しているかどうかを確認してください。大量の注入中にシステムが許容誤差を完全に保持していることを確認したら、自信を持って完全な工場での展開を進めることができます。
プレキャストコンクリートでミリメートル単位の完璧な寸法を実現するには、熟練した労働以上のものが必要です。インテリジェントな締結機構が必要です。高品質の磁気アセンブリは、工場の頑丈な工具に巧妙に見せかけられた精密機器です。その真の価値は、寸法の不正確さに伴うやり直し、研削、および材料の無駄を完全に排除することにあります。
磁気システムへの移行は、戦略的な運用アップグレードを意味し、人件費のセットアップ時間が大幅に削減されるため、その効果が得られます。
精度は、垂直方向の引っ張り力が高周波振動に耐えるのに十分な横方向のせん断抵抗に変換される場合にのみ保証されます。
ゼロシフト精度を維持するには、厳格な運用衛生、特にエアギャップの防止とハンマー打撃の禁止が必須です。
型枠の高さと材質に適切な磁気容量を適合させることで、重いコンクリートを注入する際のコストのかかる吹き出しを防ぎます。
寸法誤差や金型の漏れによって引き起こされる現在の不合格率を監査します。技術営業担当者に問い合わせて、最も重いパネルに必要な正確な磁石の仕様を計算し、パイロット テストをスケジュールして精度を直接体験してください。
A: ほとんどの業界の文脈では、これらは同義です。ただし、「シャッター マグネット」はプレキャスト テーブルで使用される完全な押しボタン ボックス アセンブリを指すことが多く、「型枠マグネット」にはインサート マグネットや磁気面取りが含まれる場合があります。
A: ネオジム磁石は、極端な熱 (80°C/176°F 以上) や重大な物理的衝撃から保護された場合、10 年間で強度が 1% 未満低下します。
A: はい。特殊なブラケットとネジ式アダプターを使用して磁気ボックスを木材エッジモールドにしっかりと取り付け、木製型枠セットアップにスチールテーブルと同じ位置決め精度をもたらします。
A: 滑りは、ほとんどの場合、不潔な鋳造テーブル (空隙を作るコンクリートの残留物)、注入高さに対して不十分なせん断力定格の磁石の使用、または内部の磁気アレイの損傷によって発生します。
