プレキャスト コンクリートの製造中、振動と湿ったコンクリートにより、型枠に深刻な静水圧と横方向の力がかかります。自己圧縮コンクリートを流し込むと、外側に向けて非常に大きな応力が生じます。不適切に固定されている場合、この運動エネルギーによってフォームが強制的に移動します。型枠のずれ、つまりせん断破壊は、直ちにコンクリートの吹き出しにつながります。そうなると、寸法の不正確さ、材料の無駄、そして高価な再加工に直面することになります。このような吹き出しを防ぐには、型枠の絶対的な安定性が必要です。機械的なボルト締めから磁気による固定に移行するには、磁気物理学を厳密に理解する必要があります。磁気回路はどのようにして垂直方向の吸引力を水平方向のせん断抵抗に変換するのでしょうか?この質問に答えることは、極端な注入条件下でも型枠の完全性を維持するのに役立ちます。を適切に適用するには、 シャッター マグネット 摩擦力学、表面状態、磁束構造を習得する必要があります。せん断抵抗の正確な仕組み、容量の計算ルール、重要な運用方法について学びます。この知識により、プレキャスト プラントが壊滅的な型枠の滑りを確実に防止します。
せん断力と引張り力: 磁石の水平方向のせん断抵抗は、通常、定格垂直保持力の 20% ～ 30% にすぎず、テーブルの摩擦に大きく依存します。
磁束アーキテクチャ: 高品位ネオジム (NdFeB) アレイは、スチール製のケーシングを通じて磁束を直接下に集中させ、磁気のにじみを発生させずに接触面積を最大化します。
評価ルール: 建物のシャッター用マグネットを選択するには、最大引張定格を調べるだけでなく、型枠の高さに対するコンクリートの静水圧を計算する必要があります。
運用上の現実: 鋼鋳造ベッドが磨かれていないか、歪んでいたり、コンクリート残留物で汚れていたりすると、最高定格の磁石でも故障します。
コンクリートの注入はダイナミックなイベントです。プレキャスト プラントでは、生産スケジュールを短縮するために自己充填コンクリート (SCC) が頻繁に使用されます。 SCC はほぼ重い液体のように流れます。型枠に対して巨大な静水圧が発生します。コンクリートが上昇するにつれて、この外向きの圧力は大幅に増大します。外部バイブレーターはストレスを増幅します。バイブレーターは高周波で動作し、ミックスを強化します。これらは、スチールテーブルに強烈な運動エネルギーを導入します。この運動エネルギーは型枠を横方向に押そうとします。型枠はこれらの複合力に抵抗しなければなりません。固定されていないフォームは後方にスライドします。わずか 1 ミリメートルの移動でも、最終的なパネルの寸法が損なわれます。
多くのオペレータは磁気固定の仕組みを誤解しています。磁石は横に引っ張っても型枠を保持できません。彼らはまっすぐ下に引っ張ります。これらは、鋳造ベッドに巨大な下向きの圧力を生み出します。この下向きの垂直抗力によって摩擦が発生します。摩擦はコンクリートの横方向の圧力に抵抗する実際のメカニズムです。基本的な物理原理がこの関係を支配します。せん断抵抗は、下向きの垂直抗力に摩擦係数を乗じたものに等しくなります。ここではスチール製テーブルの表面が重要な役割を果たします。滑らかで高度に研磨されたテーブルは摩擦が少なくなります。フォームオイルはこの摩擦係数をさらに低減します。磁気ユニットは、この滑りやすい環境を克服する必要があります。圧倒的な垂直粘着力を適用することでこれを実現します。
エンジニアは、プレキャスト アプリケーションの厳密なベースラインに依存しています。私たちはこれを 20-30% ルールと呼んでいます。垂直引張力 1,000 kg に耐えられるユニットは、水平方向の力 1,000 kg には耐えられません。実際には、横方向のせん断抵抗は 200 kg ～ 300 kg しかありません。この削減は、標準的な潤滑鋼鋳造ベッドを想定しています。油を塗ったテーブルでは、摩擦係数は通常 0.2 ～ 0.3 の間で推移します。この減少したせん断値を使用して型枠の安定性を計算する必要があります。最大プル定格のみに依存すると、失敗が保証されます。工場管理者はセットアップ時にこのルールを考慮する必要があります。磁石の間隔を近づけることで、この低い水平抵抗を補うことができます。この数学的現実を理解することで、工場現場での予期せぬ爆発を防ぐことができます。
最新のプレキャスト システムは、ネオジム (NdFeB) 希土類材料に依存しています。メーカーはこれらの NdFeB ブロックを正確な内部配列に配置します。エンジニアはこれらのブロックの極性を交互に切り替えます。この構成により、磁場の強度が最大化されます。磁束を非常に集中した設置面積に押し込みます。高級ネオジムは立方センチメートル当たりの大きな保持力を提供します。これにより、ユニット全体をコンパクトに保つことができる。作業者はデバイスを手で簡単に持ち上げて位置決めすることができます。物理的な設置面積が小さいにもかかわらず、これらのアレイは工業グレードの下向きの力を生成します。正確な位置合わせにより、接触面全体にわたって均一な保持力が保証されます。
外側ハウジングは磁気性能において積極的な役割を果たします。設計者はこのハウジングを固体炭素鋼から作りました。炭素鋼は強力な磁気導体として機能します。精密な磁束シールドとして機能します。ハウジングは磁力線を捕捉します。それはそれらを鋳造ベッドにまっすぐ押し込みます。これにより、磁気エネルギーが周囲の空気に逃げるのを防ぎます。漂遊磁場が鉄筋や濡れたコンクリートを引き寄せるのを防ぎます。適切な磁束回路設計により、磁気ブリードがゼロになります。利用可能な磁気エネルギーはすべてスチール製テーブルに直接転送されます。この指向性エネルギーにより、せん断抵抗に必要な巨大な垂直方向の引力が生じます。

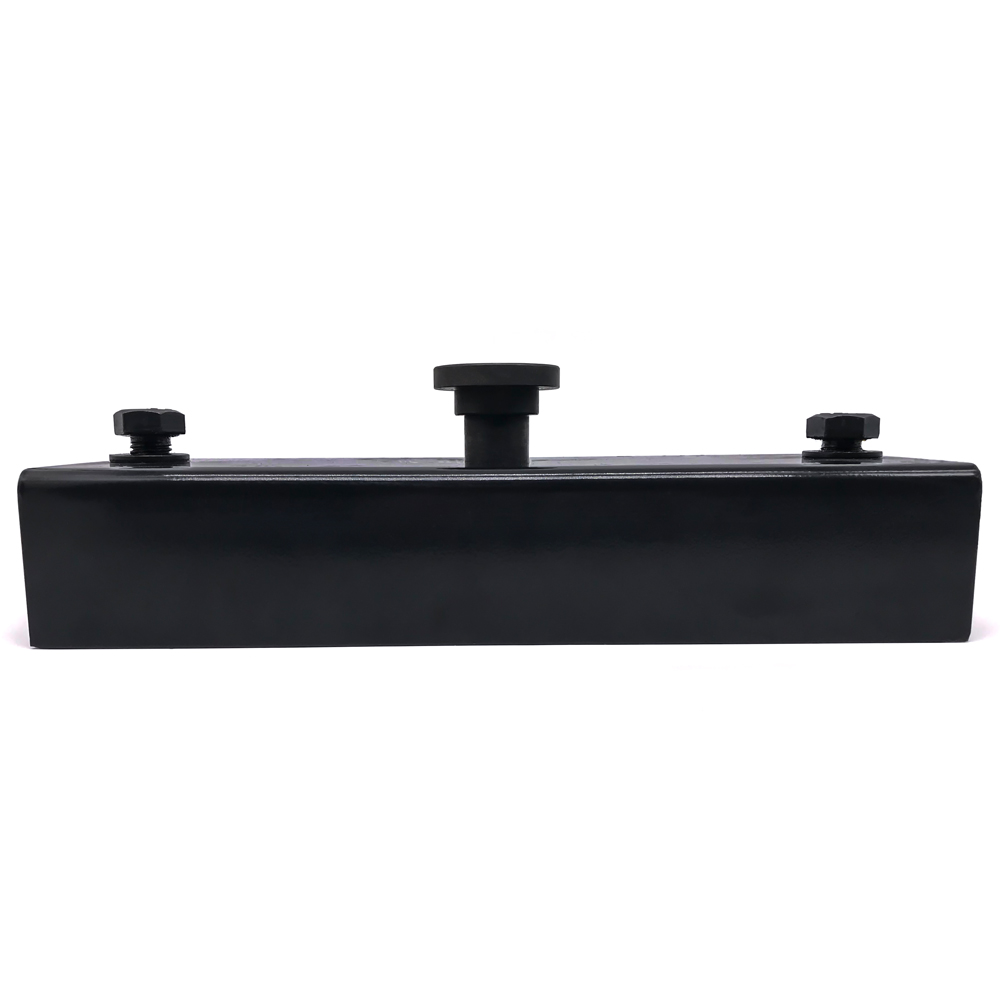

すべてのプレミアム 建物シャッター マグネットには 、機械的な係合ボタンが付いています。このボタンは、頑丈な内部スプリング システムに接続します。オペレーターはユニットを配置し、ボタンを押します。スプリングは瞬時に縮みます。 NdFeB アレイが落下し、スチールテーブルに接触します。これにより、すぐに完全な磁気接着が行われます。システムの解除には専用のレバーツールが必要です。レバーがアレイを上方に引っ張り、磁気回路を遮断します。この機械式スプリング システムは完璧に機能する必要があります。失敗することなく何千回もサイクルしなければなりません。バネが弱いとアレイをきれいに持ち上げることができません。ボタンが詰まると内部ブロックが損傷し、生産が停止します。
正しい容量を選択するには、特定のプレキャスト要素を評価する必要があります。コンクリートの深さが異なると、発生する静水圧も大きく異なります。引っ張る力を型枠のプロファイルに一致させる必要があります。
薄型フォーム (50 ～ 100 mm): これらのフォームは、薄いスラブまたはフィリグリー床を鋳造します。最小限の静水圧を生成します。 450kg ～ 900kg の垂直引張力を提供するユニットを指定する必要があります。
巨大な壁パネル/柱 (150 ～ 300mm+): これらの型枠は、厚く重いコンクリートの体積を保持します。側圧がすごいです。これらの用途には、1800kg ～ 2100kg 以上の引張力を提供する頑丈なユニットが必要です。
薄いスラブに特大のユニットを使用すると、コストが無駄になり、剥離が複雑になります。重い壁に過大なサイズのユニットを使用すると、壊滅的なせん断破壊が発生する可能性があります。
プレキャストプラントではさまざまな型枠材料が使用されます。木材、アルミニウム、鋼はそれぞれ磁気システムと異なる方法で接続します。木材の型枠には、クランプ力を分散するために特定のアダプター プレートが必要です。木材はわずかに圧縮することがあり、時間の経過とともに接続が緩むことがあります。アルミニウム製フォームは軽量ですが、反りを防ぐために一体型クランプが必要です。鋼製型枠は最も剛性の高いインターフェースを提供します。装置と型枠間の接続により、せん断分布が決まります。アダプターがぐらつくと、磁石の機械的なてこ作用が失われます。システムが特定の型枠材料にどの程度安全に取り付けられるかを評価する必要があります。剛性の高い面一の接続により、横方向の安定性が最大限に確保されます。
プレキャスト工場の床は攻撃的な環境です。作業員は型枠を調整するために頻繁にスチールハンマーを使用します。それらは磁気ケーシングに直接当たることがよくあります。この不適切な行為により、安価な金属製ハウジングに傷がつきます。ケーシングの厚さを慎重に評価してください。高品質のシステムでは、厚い炭素鋼またはステンレス鋼の筐体が使用されます。繰り返しの鈍的な衝撃に耐える必要があります。化学物質への曝露も別の脅威です。コンクリート硬化促進剤や強力な離型剤は金属を急速に劣化させます。ステンレス鋼のオプションは、塗装された炭素鋼よりもはるかに優れた耐腐食性を備えています。植物の特定の化学物質の使用を評価します。日常の酷使に耐えられる筐体の定格を選択してください。
磁石容量と型枠仕様表
コンクリート要素の深さ | アプリケーションの種類 | 推奨引っ張り力 | 推定せん断抵抗（油を塗ったテーブル） |
|---|---|---|---|
50mm～100mm | フィリグリースラブ/薄いパネル | 450kg～900kg | 90kg～270kg |
100mm～150mm | 標準壁パネル | 1000kg～1350kg | 200kg～405kg |
150mm～300mm以上 | 重量柱・擁壁 | 1800kg - 2100kg+ | 360kg - 630kg以上 |
せん断破壊の大部分は表面の汚染によって引き起こされます。磁力は距離が離れると指数関数的に低下します。これは磁気の逆二乗法則が働いていることです。コンクリートの飛散により、微小な隙間が生じます。錆の蓄積や過剰な油の厚い層も直接接触を妨げます。装置とベッドの間にわずか 1mm の隙間があるだけでも危険です。保持力を50％以上軽減できます。定格 1,000 kg のユニットでも、突然下向きの牽引力が 400 kg しか発揮されない可能性があります。結果として生じる横方向せん断抵抗は 100 kg 未満に低下します。型枠の滑りは避けられません。オペレータは、完全な保持能力を保証するために、汚れのない鋼鋳造ベッドを維持する必要があります。
硬化時間を短縮するには、多くの場合、鋳造ベッドを加熱する必要があります。この熱エネルギーは、NdFeB 材料に隠れたリスクをもたらします。標準のネオジム ブロックは、極度の熱に非常に敏感です。 80°C (176°F) を超える温度に継続的にさらされると、永久磁石の強度が失われ始めます。この劣化は不可逆的です。熱減磁が発生すると、ユニットは型枠を安全に保持できなくなります。プレキャストプラントで蒸気硬化または加熱テーブルを使用している場合、標準ユニットは早期に故障します。特殊な高耐熱磁気アセンブリを入手する必要があります。これらの特殊なユニットは、劣化することなく 120°C 以上に耐えられる改良希土類混合物を使用しています。
機器のメンテナンスを怠ると、運用上の重大なボトルネックが発生します。エンゲージメントボタンは特に脆弱です。液体コンクリートや粉塵は機械式スプリングのハウジングに容易に侵入します。定期的に掃除しないと、この破片は固まってしまいます。押しボタン機構が動かなくなります。ユニットが永久にオンの位置に固定されてしまいます。作業員は、動かなくなったデバイスをテーブルからこじ開けて貴重な生産時間を無駄にしています。この強引なこじ開けによりテーブルの表面が損傷し、作業者の安全が損なわれます。
障害を防ぐために、次の厳密なメンテナンス方法を採用してください。
毎日のスクレーパー: プラスチックスクレーパーを使用して、底部接触面からコンクリートのスパッタをすべて取り除きます。
毎週の注油: 押しボタンのバネ機構に工業用潤滑剤を塗布して固着を防ぎます。
毎月の検査: 外側の鋼製ケーシングに構造的なへこみや深い腐食がないか確認してください。
保管プロトコル: ユニットは、乾燥した整理整頓されたツールラックに直接湿気を避けて保管してください。
理論上の最大値のみに基づいて調達を決定しないでください。マーケティングパンフレットでは、完璧な状態のプル評価を強調することがよくあります。工場の床は完璧な環境ではありません。サプライヤーに実際のプルテスト曲線を要求してください。認定されたせん断試験データを求めてください。このデータは、さまざまな摩擦条件下でのパフォーマンスを実証する必要があります。油がたっぷりと付着したスチール上でユニットがどのように機能するかを確認する必要があります。実際のテストにより、エンジニアリングの信頼性が証明されます。経験的なせん断力データを提供できないサプライヤーは、型枠の安定性を保証できません。透明性のあるテスト結果は、メーカーがプレキャスト業界の課題を理解していることを示しています。
優れた保持システムにより、高い垂直方向の引っ張り力と優れた適応性を実現します。型枠のプロファイルは、プロジェクトの需要に基づいて頻繁に変更されます。今日は木製型枠を使用し、明日は鋼製型枠を使用するかもしれません。高品質のサプライヤーは、標準化された交換可能なアダプター エコシステムを提供します。これらのブラケットとクランプは、メインの磁性体にボルトでしっかりと固定されます。プラント全体のさまざまな型枠プロファイルに適合します。この柔軟性により、調達コストが大幅に節約されます。新しい型枠タイプごとにまったく新しい磁気システムを購入する必要がなくなります。コア磁気ブロックを決定する前に、サプライヤーのアクセサリのカタログを評価してください。
やみくもに何百ものユニットを購入することは避けてください。厳密なパイロット テスト プロトコルから始めることをお勧めします。最終候補に挙げられたサプライヤーに小規模のパイロット バッチを注文します。これらのユニットをプラント固有の運用現実に照らしてテストします。高周波外部バイブレーターと一緒に実行してください。独自の自己圧縮コンクリート混合設計をどのように処理するかを観察してください。最も古く、最も使い古された鋳造テーブルでそれらを評価します。活注中にダイヤルゲージを使用して微小変位を測定します。この物理的な実験により、バネ機構や磁束設計の隠れた弱点が明らかになります。本格的な調達計画を展開する前に、このパイロット フェーズを正常に完了してください。
型枠の滑りを防ぐには、垂直方向の磁力、テーブルの摩擦、適切な間隔のバランスをとる必要があります。下方への引っ張りが 20 ～ 30% ルールによって横方向のせん断抵抗にどのように変換されるかを理解できました。極度の静水圧を克服するには、適切な NdFeB 容量を選択し、元の鋳造表面を維持する必要があります。マイクロギャップや熱制限を無視すると、すぐに生産精度が損なわれてしまいます。この重要な設備投資を保護するために、日常のメンテナンス プロトコルを標準化することを強くお勧めします。清潔な接触面と潤滑されたスプリングにより、何千回もの完璧なサイクルが保証されます。エンジニアリングおよび調達マネージャーを招待して、今すぐ技術相談をリクエストしてください。特定の製品仕様書を確認するか、せん断力計算ガイドをダウンロードして、次の主要なプレキャスト プロジェクトを確実に進めてください。
A: 比率はテーブルの摩擦に完全に依存します。標準の潤滑鋼テーブルでは、摩擦係数は通常 0.2 ～ 0.3 です。したがって、磁石の横方向せん断抵抗は、通常、定格垂直引張力の 20% ～ 30% となります。 1,000 kg の磁石は、およそ 200 kg ～ 300 kg の水平抵抗をもたらします。
A: 磁場は逆二乗の法則に従います。距離が増加すると力は指数関数的に低下します。コンクリートの破片や錆によって生じる隙間が 1 mm でも、垂直方向の保持力は 50% 以上低下します。これにより、横方向のせん断抵抗が直接減少し、すぐに型枠の滑りが発生します。
A: 標準の NdFeB 磁石は、80°C (176°F) を超える温度に継続的にさらされると永久強度を失います。工場で加熱硬化ベッドを使用している場合は、消磁せずに高温環境に耐えるように設計された特殊な高温磁気アセンブリを購入する必要があります。
A: 間隔はコンクリートの高さ、配合設計、バイブレーターの強度によって異なります。一般的なベースラインとして、オペレーターはそれらを 1 ～ 1.5 メートル離して配置します。より高い壁パネルや強力な高周波バイブレーターの用途では、安定性を保証するために、多くの場合 0.5 ～ 0.8 メートルごとに狭い間隔が必要です。
