プレキャスト製造業者は、定格垂直引張力のみに基づいてシャッター磁石を評価することがよくあります。 900kg または 2100kg の耐荷重を宣伝するラベルが見られる場合があります。ただし、プレキャスト施設の実際の保持能力は、鋳造床の状態に完全に依存します。磁石の強さはその下の表面と同じです。
最適ではない鋳造ベッドでの磁性付着力を過大評価すると、重大なビジネス リスクが生じます。接着力が弱いと、コンクリート固めの際に型枠がずれる原因になります。このずれにより、コンクリートのにじみ、寸法の不正確さが生じ、最終的にはコンクリート要素が不合格になることがあります。時間、労力、高価な材料を無駄にします。
この記事は、必要とされる正確な物理的、材料的、および運用上の鋳造床パラメータを概説するために書きました。の ROI と安全性を最大化する方法を学びます 磁気型枠システムのセットアップ 。これらの変数を理解することで、コストのかかる本番の失敗を防ぐことができます。
材料依存性: 標準的な炭素鋼鋳造ベッドは最高の磁気付着力をもたらします。ステンレス鋼または高合金のベッドは保持力を大幅に低下させます。
厚さの閾値: 磁気飽和を達成し、力の浸透を防ぐために、鋳造ベッドは最小厚さ要件 (通常 8mm ～ 12mm) を満たす必要があります。
エアギャップのペナルティ: 硬化コンクリート、重度の錆、または厚い離型剤の微細な層であっても、エアギャップが形成され、せん断抵抗と引張抵抗が急激に低下します。
摩擦と引っ張り: 磁石は垂直方向の引っ張りに対して評価されていますが、プレキャスト型枠はせん断 (滑り) で失敗します。ベッドの表面仕上げによって、振動子による滑りに抵抗するために必要な摩擦係数が決まります。
鋳造ベッドの材料組成は、磁気システムの全体的な成功を左右します。磁石が適切に機能するには、透磁率の高い強磁性表面が必要です。材質が磁束に抵抗すると、保持力が急激に低下します。

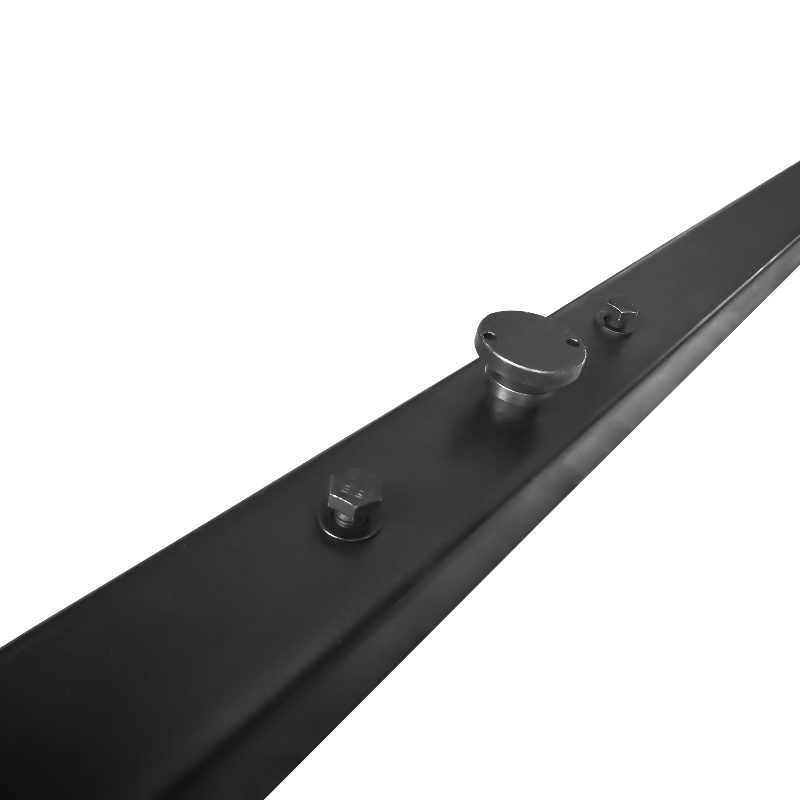

標準的な構造用炭素鋼は、最適な強磁性経路を提供します。 S235、S355、Q235などのグレードは優れた透磁率を持っています。磁束線はこれらの金属の中を自由に移動します。それらは効率的に磁石にループバックします。この途切れることのないループにより、下向きの接着力が最大限に高まります。
高品質の炭素鋼の上に磁石を置くと、最大定格力に達します。炭素含有量が低いため、鋼内の磁区が迅速に整列します。すべての重負荷のプレキャスト作業には炭素鋼ベッドを強くお勧めします。信頼性の高い確実なグリップを保証します。
一部のプレキャストプラントでは、ステンレス鋼のオーバーレイを使用して、自然な建築仕上げを実現しています。ただし、オーステナイト系ステンレス鋼 (304 グレードや 316 グレードなど) は事実上非磁性です。ニッケルとクロムの含有量が多いと、強磁性が破壊されます。
標準的な シャッター マグネットを オーステナイト系ステンレス鋼に直接適用すると、役に立たなくなります。彼らはテーブルをつかむことはありません。ステンレス鋼のベッドが必要な場合は、適応する必要があります。磁気型枠を利用するには、機械的に固定されたスチール レールまたは埋め込まれた炭素鋼アンカー プレートが必要です。
非常に硬い合金鋼や特殊な合金鋼には、別の課題があります。高炭素硬化鋼は透磁率が低い場合があります。緻密な結晶構造は磁区の整列を妨げます。
鋳造ベッドに硬化合金が使用されている場合、ベースライン保持力の低下に気づく可能性があります。この制限を補う必要があります。まったく同じ保持力を実現するには、より高い定格の磁石が必要になります。大量購入する前に、必ず特定の鋼グレードをテストしてください。
ベッドの材質は方程式の半分に過ぎません。鋳造テーブルの物理的な厚さも同様に重要です。磁石は、その計り知れない力を伝達するのに十分な金属の質量を必要とします。
磁束線はパイプの中を流れる水のようなものと考えることができます。薄い鋼板は非常に細いパイプのように機能します。流れを止めてしまうのです。磁束線がテーブルを通過するには十分な材料質量が必要です。
ベッドが薄すぎると、早期に磁気飽和に達します。磁石の力を最大限に発揮できません。過剰な磁場はテーブルの底部を通過するだけです。屋外では貴重な接着力が失われます。
磁気の染み込みを防ぐために、ベッドは特定の厚さの閾値を満たす必要があります。これらのしきい値は磁石の強さに応じて変化します。
軽量マグネット (450kg ～ 600kg): 少なくとも 6mm ～ 8mm のベッドの厚さが必要です。これにより、小さな面取り磁石やブロックアウト磁石の完全な飽和が保証されます。
頑丈な磁石 (900kg ～ 2100kg+): 少なくとも 10mm ～ 12mm のベッドの厚さが必要です。巨大なサイドフォーム磁石は、磁気出力を完全に吸収するために厚い鋼鉄を必要とします。
5 mm のスチール製テーブル上で 2100 kg の巨大な磁石を使用することは、エンジニアリング上の重大なミスです。 2100kgの力を発揮することはできません。薄い鋼はすぐに飽和します。実際の引っ張り力は 800kg しか達成できない可能性があります。過剰な磁場は能力と投資を無駄にします。物理的に使えない力を買いすぎました。
厚い炭素鋼テーブルでも、表面が凸凹していたら意味がありません。磁気接着には完全な面一接触が必要です。マグネットベースとテーブルの間に距離があると、エアギャップが生じます。
磁力は直線的に劣化しません。逆二乗関係に従います。磁石底部とスチールベッドの間の距離が増加すると、保持力は大幅に低下します。ほんのわずかな隙間でも性能が損なわれます。
表: エアギャップが保持力に及ぼす影響の推定値
エアギャップサイズ (mm) | 推定保持力損失 (%) | 実際的な結果 |
|---|---|---|
0.0mm(面一) | 0% | 最大せん断抵抗。最適な安全性。 |
0.5mm | 15% - 25% | 激しい振動下ではわずかに滑る危険性があります。 |
1.0mm | 30% - 50% | 型枠の吹き飛ばしの危険性が高い。 |
3.0mm | 70% - 85% | 完全なシステム障害。磁石が外れやすい。 |
毎日のベッド清掃が不十分であると、業務上の大きなリスクが生じます。コンクリートの飛散、レイタンス、硬化したスラリーがすぐに蓄積します。コンクリートの飛散によって生じる 1 mm の隙間により、磁石の保持能力が最大 30 ～ 50% 低下する可能性があります。テーブルを丁寧にこすったりブラシをかけたりする必要があります。清潔なテーブルは安全なテーブルです。
古くなったプレキャストテーブルは環境劣化の影響を受けます。表面の大きなピッチングにより、面一接触が妨げられます。錆層は非磁性絶縁体として機能します。テーブルに大きな穴がある場合、磁石は鋼の小さな頂点に止まります。前後に揺れます。このブリッジ効果により磁気回路が破壊されます。
鋳造ベッド表面の現実的な平坦度公差を確立する必要があります。テーブルは、2 メートルの直線エッジ上で 1 mm を超えてずれてはなりません。これにより、磁気ベースがシームレスに係合します。注湯中の揺れ、ブリッジング、突然のせん断破壊を防ぎます。
物理的な鋼材を超えて、環境条件がシステムのパフォーマンスを左右します。液体と熱は磁気の挙動を劇的に変化させます。
パネルを正常に脱型するには、プレキャストベッドに油を塗る必要があります。ただし、離型剤が大量に溜まると潤滑剤として機能します。垂直引張力とせん断力の違いを理解する必要があります。
磁石は垂直方向の引力 (まっすぐ上に持ち上げる) に対して評価されています。しかし、プレキャスト型枠が持ち上がることはほとんどありません。シアー（横滑り）に失敗します。型枠は磁石に抗して外側に押されます。オイルは磁石とベッドの間の摩擦係数を低減します。
これにより、高周波振動中に型枠が滑る危険性が高まります。油が十分に塗られたテーブルでは、400kg の横方向の押しに耐えるために 2,100kg の磁石が必要になる場合があります。フォームオイルを薄く均一に塗布します。磁気ベースの近くに厚い水たまりができないようにしてください。
加速された硬化温度はシャッター磁石に重大な影響を与えます。多くのプレキャスト プラントでは、生産を高速化するために蒸気または加熱流動床硬化を使用しています。
標準のネオジム磁石は熱に非常に敏感です。ベッド温度が特定のしきい値を超えると、一時的または永久的な磁気強度が失われる可能性があります。通常、標準の N グレード磁石の場合、このしきい値は 80°C ～ 100°C です。
植物が高温になった場合は、適応する必要があります。高温耐性の磁石グレード (M、H、SH シリーズ ネオジムなど) を購入することをお勧めします。これらの特殊な合金は、加熱された硬化ベッドでも時間の経過とともに劣化することなく耐えられます。
磁気型枠システムをむやみに 購入しないでください 。まず既存のインフラストラクチャを評価する必要があります。生産エンジニアは厳格なプロトコルに従う必要があります。
注文書を発行する前に、テーブルを監査してください。生産エンジニアは、現在のベッドの厚さを正確に測定する必要があります。
超音波厚さ計を使用して鋼の深さを確認します。
OEM の特定の鋼グレードを確認してください。
平均的な表面劣化を評価します。ひどい錆、穴、コンクリートの蓄積を探します。
生産現場で最悪のエリアを計画します。
パイロットテストのために必ずサンプル磁石をリクエストしてください。鋳造ベッドの最も機能の悪い部分でせん断力テストを実行するようチームにアドバイスしてください。最もクリーンで最新のテーブルをテストするだけではありません。
最悪のセクションをテストすることで、現実的なベースラインが確立されます。磁石が穴の多い鋼材にしっかりと固定されていれば、他の場所でも問題なく機能します。水平ロードセルを使用して、活発な振動中の正確な滑り抵抗を測定します。
監査データを使用して意思決定フレームワークを作成します。磁石の強度を大きくする必要があるかもしれません。ベッドに穴が開いていたり、わずかに薄い場合は、それを補うことが非常に重要です。
たとえば、工学的な計算に 900kg の力が必要な場合、古いテーブル用に 900kg の磁石を購入しないでください。 1350kgユニットなど、より定格の高い磁石を購入してください。より強力な磁石を購入することは、工学的な安全係数として機能します。エアギャップ、オイル潤滑、鋼の小さな欠陥を克服します。
磁気型枠システムの信頼性は、それが取り付けられる表面によって決まります。薄い、汚れている、または合金の多い鋳造テーブルでは最大のパフォーマンスは期待できません。強磁性の物理学により、最適な保持力を実現するには厚くてきれいな炭素鋼が必要です。
表面処理とベッドのメンテナンスは、構造の再加工よりもはるかに安価です。レイタンスを削り取り、オイル塗布の形状を制御することで、パネルの吹き出しを防ぎます。これにより、コンクリート要素が厳密な寸法公差を満たすことが保証されます。
今すぐキャスト テーブルを監査するようお勧めします。新しいの調達仕様を最終決定する前に、上記の基準を使用してください シャッター マグネット。ベッドの厚さを測定し、孔食を確認し、硬化温度を理解します。これらの手順を実行することで、より安全で収益性の高いプレキャスト操作が保証されます。
A: いいえ。磁石には強磁性表面が必要です。木製ベッドには、磁気システムを利用するために埋め込まれた鋼板または機械的に固定された鋼鉄レールが必要です。
A: 頻繁な機械的ブラッシング、エアギャップ損失を克服するための高容量磁石の使用、または統合された摩擦強化ベース プレートを備えた磁石の利用。
A: はい。高周波の外部テーブルバイブレーターは、重大な横方向の力を生成します。ベッドにオイルが過剰に塗布されているか水平でない場合は、ポーカー内部の振動と比較してせん断滑りを防止するために、より高い定格の磁石が必要です。
A: はい、ベッドの周囲温度が特定のネオジム アセンブリの最大動作温度しきい値 (標準ユニットでは通常 80°C) を厳密に下回っている限り、可能です。
