カスタマイズされた産業用途における磁気アセンブリの役割

現代の産業工学では、標準的な既製の永久磁石では解決できない、複雑な空間的、機械的、環境的な制約に頻繁に遭遇します。重いプレキャスト コンクリート型枠の固定、高速食品加工ラインからの微細な鉄汚染物質の抽出、自動 CNC 加工中の精密ワークピースの保持など、標準的な裸磁石には、耐久性の高い配備に必要な構造ハウジングが欠けていることがよくあります。

これらのエンジニアリング上の課題を克服するために、メーカーは特殊な 磁気アセンブリに依存しています。高エネルギー永久磁石を精密に設計された鋼製ハウジング、取り付けブラケット、および保護コーティングと組み合わせることで、磁気アセンブリは磁束を集中させ、脆性材料を保護し、要求の厳しい産業環境に堅牢な機械的取り付けポイントを提供します。

1. 磁気アセンブリの背後にある工学原理

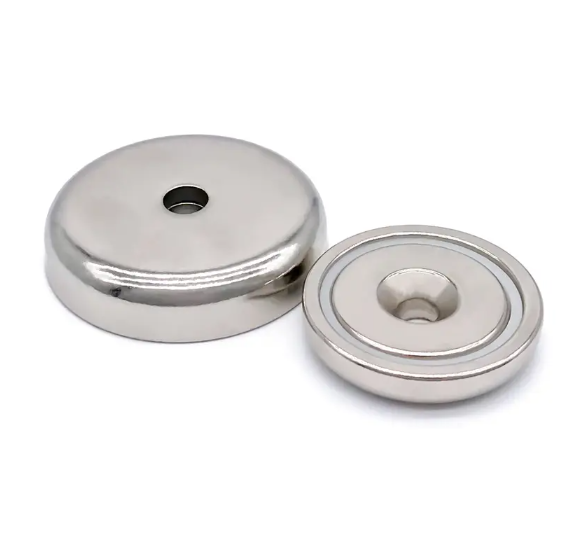

標準的な永久磁石は磁束を全方向に放射するため、飛散、意図しない吸引、脆弱な露出面の原因となる可能性があります。磁気アセンブリは、ポット磁石または磁気チャネルと呼ばれることが多い鋼鉄磁束閉鎖チャネルを利用して、磁力線の方向を単一の高度に集中した作業面に向けます。

この方向性のあるチャネリングにより、直接接触面の保持力 (引張力) が大幅に増加し、コンパクトなアセンブリで自身の質量の数百倍も重い重量を持ち上げたり固定したりすることが可能になります。さらに、保護スチールカップ内に磁石を封入することで、高振動動作中の物理的衝撃、熱衝撃、機械的破壊から脆い磁気コアを保護します。

ヒント: スチールシェルエンクロージャを利用して、浮遊磁場の方向を接触面に向け直し、内部磁石を機械的衝撃から保護しながら保持力を最大化します。

2. 機械的安定性と耐荷重性の強化

重産業機械や自動製造プラントでは、継続的な振動やせん断応力下でコンポーネントをしっかりと保持することが、動作の安全性にとって非常に重要です。裸の焼結磁石は引張強度が低く、横方向の滑り力を受けると簡単にせん断または粉砕する可能性があります。

磁気アセンブリは、ネジ付きスタッド、取り付け穴、ゴム コーティング、またはクランプ フランジをスチール製ハウジングに直接統合することで、この脆弱性を解決します。これらの統合された取り付け機能により、エンジニアは磁気ユニットを自動組立治具、オーバーヘッドマテリアルハンドリングシステム、コンベアガイドレールにしっかりとボルト、ネジ、または溶接することができ、高いせん断抵抗と信頼性の高い耐荷重性能を保証します。

注: 垂直保持アプリケーションを設計する場合は、滑り抵抗が直接垂直に引っ張る力よりも大幅に低いため、常にせん断力の制限を考慮してください。

3. 過酷な使用環境における脆性材料の保護

ネオジム (NdFeB) やサマリウム コバルト (SmCo) などの永久磁性材料は、優れたエネルギー密度を提供しますが、本質的に脆く、環境腐食を受けやすい性質があります。湿気、化学冷却剤、または研磨性の産業廃棄物にさらされると、シールドされていない磁石は急速に劣化します。

カスタマイズされた磁気アセンブリは、堅牢な物理的バリアを提供します。メーカーは、磁石をステンレス鋼 (304 または 316 グレードなど)、真鍮、または加硫ゴムで包み込むことにより、湿気、強力な洗浄剤、摩耗に耐える完全に密閉されたユニットを作成します。この保護カプセル化により、磁気アセンブリは海洋オートメーション、化学処理プラント、食品製造ラインなどの過酷な運用分野に最適になります。

ヒント: 仕上げ塗装面または磨かれた板金に治具を取り付ける場合は、傷を防ぎ、横方向の滑りを防ぐために、ゴムコーティングされた磁気アセンブリを選択してください。

4. 産業分野にわたる主要なカスタマイズされたアプリケーション

カスタマイズされた磁気アセンブリは、世界中の製造および建設分野の多様な範囲にわたって効率と精度を推進します。

• プレキャスト コンクリート構造: 頑丈な シャッター マグネットは 、強力な統合された切り替え可能な磁石を使用して鋼製型枠テーブルを瞬時にロックし、面倒なボルト締めや溶接を迅速かつ調整可能な位置決めに置き換えます。

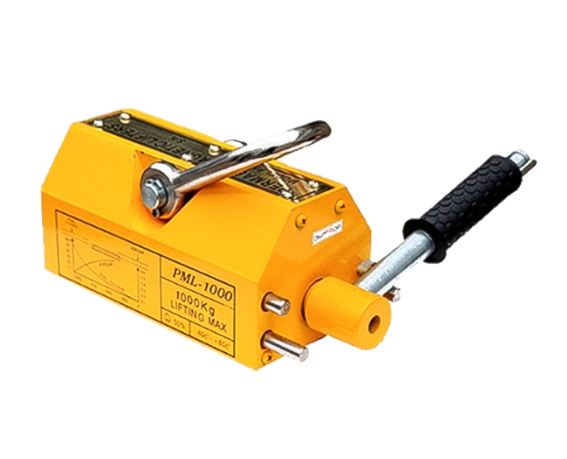

• マテリアルハンドリングとリフティング: 産業用 リフティングマグネットに は、巨大な希土類磁気コアと係合する手動作動レバーが組み込まれており、スリングやチェーンを使用せずに天井クレーンで厚い鋼板を安全に輸送できます。

• 汚染物質の分離: 自動生産ラインは 磁気分離器 とフィルターバーを利用して、粉末、液体、穀物から微細な鉄系摩耗粒子を捕捉し、下流の処理装置を保護し、製品の純度を確保します。

• 精密機械加工ワークホールディング: 頑丈な 磁気チャックは、 CNC フライス加工中に鋼製ワークピースの 5 つの側面を同時に固定し、機械的クランプを排除し、より高速で妨げのないツールパスを可能にします。

注: 塗料、錆、または破片の薄い層でも保持力が大幅に低下する可能性があるため、磁気アセンブリとターゲット鋼板の間のエアギャップを常に確認してください。

5. 熱および環境設計の課題の克服

高温の産業環境や自動ステーションでカスタマイズされた磁気アセンブリを動作させるには、熱減磁や構造疲労を防ぐための慎重なエンジニアリングが必要です。

エンジニアは、継続的な輻射熱や重電気負荷下でも劣化することなく安定した磁束を維持できる、高保磁力ネオジムや高温サマリウム コバルト合金など、適切な磁石グレードを選択する必要があります。さらに、適切なエアギャップと熱放散チャネルを設計することで、長期間の産業シフト全体にわたってアセンブリが定格引張力を維持できるようになります。

ヒント: 工場現場での予期せぬ保持力の損失を防ぐために、磁石エンジニアに相談して、試作段階で動作温度とせん断荷重をシミュレーションしてください。

6. 精密な製造と品質保証

信頼性の高い工業用磁気アセンブリを製造するには、自動化された製造プロトコルと厳格な品質管理テストを厳守する必要があります。自動化された組立ラインでは、厳密な寸法精度でスチール製ハウジング内の磁性コンポーネントを溶接、プレス、エポキシ封止します。

デジタル引張力試験機、ガウスメーター磁束スキャナー、塩水噴霧腐食室などの高度な試験装置は、すべてのカスタムアセンブリが工場出荷前に指定された保持容量、構造的完全性、および環境耐久性基準を満たしていることを検証します。

注: 経験豊富なメーカーと提携することで、カスタム取り付けネジ、特殊なハウジング形状、および保持力定格がお客様のアプリケーション要件に正確に適合することが保証されます。

7. 経済価値と長期効率戦略

カスタマイズされた磁気アセンブリへの投資は、生産ワークフローを合理化し、機器のセットアップ時間を短縮し、メンテナンスのオーバーヘッドを排除することで、長期的に大きな経済的利益をもたらします。

頻繁なメンテナンスが必要で周囲の材料に損傷を与える一時的な機械式クランプやドリルボルト接続とは異なり、磁気アセンブリは瞬時のクランプ、摩耗ゼロの動作、および無限の再位置決めを実現します。産業施設は、組立ライン速度の向上、工具コストの削減、稼働時間の最大化による恩恵を受けます。

ヒント: プラントの段取り替えのボトルネックを評価します。手動のボルトダウン固定具をクイックリリースの磁気アセンブリに置き換えると、多くの場合、生産のダウンタイムが半分に短縮されます。

結論

磁気アセンブリは、生の永久磁石を現代の産業オートメーション向けの堅牢で高機能なツールに変える重要なエンジニアリング コンポーネントとして機能します。磁束を集中させ、脆性材料を保護し、多用途の取り付けインターフェースを提供することにより、カスタマイズされたアセンブリは複雑な保持、持ち上げ、分離の課題を解決します。

正確な磁気グレード、耐久性のある保護ハウジング、最適化された回路形状を選択することで、要求の厳しい製造環境全体での長期的な動作信頼性が保証されます。

カスタム産業用途で優れたパフォーマンスを実現するには、 Shine . Shineが 提供する高性能 磁気アセンブリ、カスタム ポット マグネット、磁気セパレータ、および厳格な国際工業規格を満たすように調整されたエンジニアリング レアアース ソリューションを提供するエンジニアリング ソリューションを検討してください。

よくある質問

Q: 裸の永久磁石と比較した磁気アセンブリの主な利点は何ですか?

A: 磁気アセンブリはスチール製ハウジング内に磁石を封入し、磁束を集中させ、直接引張力を高め、脆性材料を衝撃から保護し、便利な取り付けネジを提供します。

Q: エアギャップは磁気アセンブリの保持力にどのような影響を与えますか?

A: 磁石とスチールターゲットの間の塗装、錆、凹凸のある表面、または汚れによって生じるエアギャップは、磁石アセンブリの保持力を大幅に低下させます。

Q: ゴムでコーティングされた磁気アセンブリは通常どこで使用されますか?

A: 接触仕上げに傷を付けたり損傷したりすることなく滑りを防ぐために、高い摩擦が必要な塗装車両、ガラス表面、研磨板金に広く使用されています。

Q: 磁気アセンブリは高温の工業環境で動作できますか?

A: はい、サマリウム コバルト (SmCo) などの高温磁性材料と、高温に耐えるように設計された特殊なハウジング接着剤を使用して設計されている場合に限ります。
