磁気アセンブリを産業、小売、または構造用途に安全に統合するには、独特で要求の厳しいエンジニアリングの課題が伴います。エンジニアは、厳しい空間制限や継続的な機械的ストレスに対して、最大の保持力のバランスを常に保つ必要があります。従来の ポット マグネットは 最適な片面磁力を提供しますが、間違った取り付けネジを選択すると、重大な構造上の問題が発生する可能性があります。雌ねじか雄スタッドのどちらを選択するかは、構造上の完全性から潜在的な機械的故障に至るまで、あらゆることに影響します。取り付けスタイルが一致しないと、すぐにイライラする組み立て干渉が発生します。
このガイドでは、厳密なパラメータベースの評価フレームワークを確立します。を選択する方法を学びます。 特定のプロジェクト要件に合わせて、適切な理想的な条件の実験室仕様は意図的に省略しています。代わりに、私たちは現実世界のエンジニアリング上の制約、負荷ダイナミクス、安全な実装方法に完全に焦点を当てています。この記事を読み終えるまでに、これらのコンポーネントを自信を持って指定する方法を正確に理解できるようになります。 ネジ付きポット マグネット設計
雌ねじは、フラッシュマウントやクリアランス制限が厳しく、締め付けに外部ボルトが必要な環境に最適です。
おねじ (スタッド) により、パネルやブラケットへのスルーホール取り付けが簡単になり、標準ナットで固定されます。
実際のパフォーマンスは負荷のダイナミクスに大きく依存します。ポット磁石は垂直方向の直接引力に優れていますが、大きなせん断 (滑り) 荷重に対して追加の摩擦要素または機械的サポートが必要です。
実装の安全性は、機械加工公差の尊重、締めすぎの防止 (磁石破損の危険性)、熱や腐食などの環境要因の考慮にかかっています。

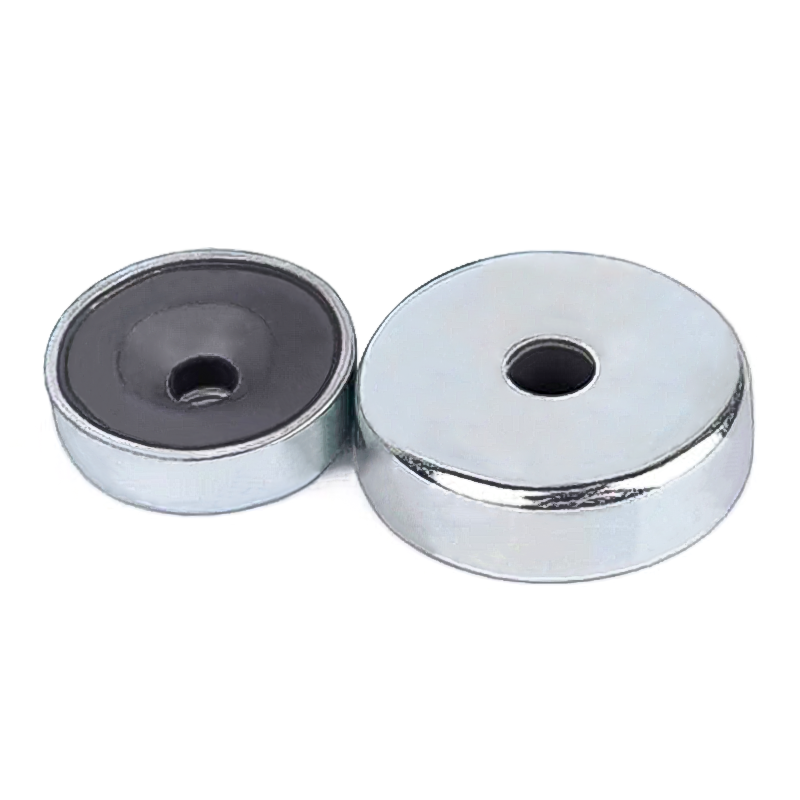

雌ねじの構造プロファイルを理解することは、適切に組み込むために非常に重要です。雌ねじ付きソケットは、スチール製ハウジングの上面と完全に同一平面またはわずかに下に位置します。メーカーは磁石を完全に囲むようにスチールカップを設計します。この特定の形状により、磁場が活性面に集中します。側面と背面からの漂遊磁場の放出を効果的にシールドします。ねじ付きソケットを使用すると、別のねじ付きボルトをアセンブリに直接ねじ込むことができます。
内部スレッドがプロジェクトに適しているかどうかを判断するときは、特定の基準を適用する必要があります。次の理想的な成功基準を考慮してください。
厳密にロープロファイルのインストールを必要とするアプリケーション。取り付け面からの垂直方向の突出を最小限に抑えます。
究極の柔軟性を必要とするアセンブリ。正確なボルトの長さを選択することができます。皿頭や六角頭など、特定の頭のタイプを選択することもできます。
機器の設置が中断されました。このような環境では、ネジ付きフックやアイボルトを頻繁に交換する必要があることがよくあります。
ただし、実装上のいくつかの制約を厳密に遵守する必要があります。最も重大なリスクは、長すぎるボルトを使用することです。長いボルトは最終的にスチールカップの中で底に落ちます。有底ボルトに回転トルクを加えると、圧力が真下に伝わります。この極度の圧力により、脆い内部磁性材料が容易に破壊されます。コンポーネントを即座に破壊します。ねじの深さを常に正確に計算する必要があります。ネジ穴の底部に十分なクリアランスを確保してください。

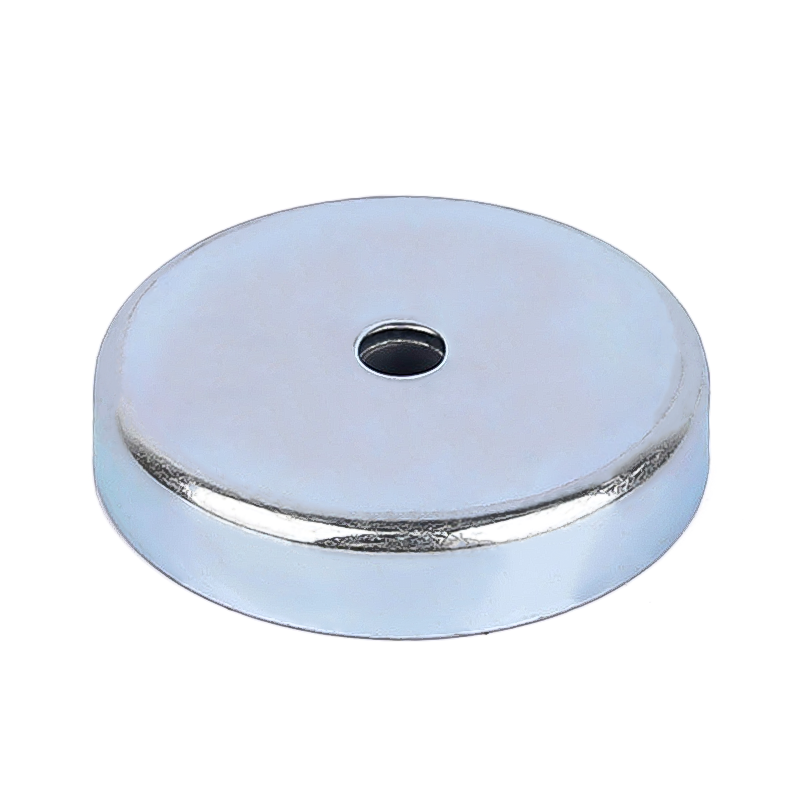

おねじの設計は、非常に特徴的な構造プロファイルを特徴としています。これらは、一般にスタッドとして知られる突き出た雄ネジ付きステムを利用します。メーカーは、このスタッドをスチール製ハウジングの上部に直接組み込んでいます。それは単一の連続した固体単位を形成します。取り付ける際に別途ボルトを用意する必要はありません。この統合設計により、多くのハードウェア要件が簡素化されます。
これらのユニットは、非常に特殊なエンジニアリング環境で優れた性能を発揮します。外部スタッドの次の理想的な成功基準を考慮してください。
スルーホール取り付けシナリオ。スタッドを板金ブラケットまたはアクリルパネルに通すだけです。次に、標準のナットとスプリットリングワッシャーを使用してしっかりと固定します。
迅速な組み立てライン。単一の統合パーツを管理することで、時間を大幅に節約できます。生産作業員は、別々のボルトと磁石を同時に操作する必要はありません。
副資材への止まり穴設置。スタッドを大きなアルミニウムまたはプラスチックの治具のタップ穴に直接ねじ込むことができます。
実装上の制約は、寸法の剛性に大きく関係します。 Z 軸の寸法は完全に固定されたままになります。スタッドが長すぎると、多くの場合、物理的な切断が必要になります。あるいは、隙間を埋めるために複数のワッシャーまたはスペーサーを挿入する必要がある場合があります。逆に、スタッドが短すぎると、すぐに安全性が損なわれます。ねじ山のかみ合いが不十分であると、大きな応力がかかると突然の機械的故障が発生します。スタッドの長さを指定する前に、パネルの厚さを正確に測定する必要があります。
エンジニアは磁力データを誤解することがよくあります。宣伝されている引っ張り力の数値は、理想的な条件を想定しています。それらは直接、垂直な牽引力を想定しています。また、対象となる材料は厚く、完全に平らな鋼板であると想定されています。現実世界の条件がこれらの実験室パラメータと一致することはほとんどありません。せん断荷重は、まったく異なる物理的力学を表します。磁石が垂直なスチール面を滑り落ちるときに発生します。重力により、荷重は取り付け面と平行に引っ張られます。このような場合、保持力は大幅に低下します。通常、せん断能力は最大直接引張力の 15% ～ 20% にすぎません。
動的負荷は、すべてのスレッド接続に大きな影響を与えます。機械の一定の振動により、時間の経過とともにアセンブリがゆっくりと緩む可能性があります。ネジロック液を積極的に組み込む必要があります。中強度のコンパウンドは、ほとんどの用途に最適です。メカニカルロックワッシャーもジョイントを永久に固定するのに役立ちます。さらに、ゴムコーティングされたバージョンを強くお勧めします。ゴムコーティングにより表面の摩擦が大幅に増加します。この増加した摩擦により、不要な回転や下方への滑りが防止されます。
タイトフィットの統合では、寸法精度は依然として交渉の余地がありません。 ISO メートルねじ規格を常に注意深く確認する必要があります。注文する前に、M3、M4、M6、または M8 などの正確な指定を確認してください。標準のスチールカップの公差も考慮する必要があります。糸が緩むと、全体の構造的保持が損なわれます。サプライヤーには常に厳しい加工公差を要求してください。
力の種類 | 荷重がかかる方向 | 予想される収容能力 | 必要なエンジニアリング対策 |
|---|---|---|---|
直接引張力 | 垂直（表面に対して90°） | 定格仕様の 100% | 平らで厚く、きれいなスチールのターゲット表面を確保します。 |
せん断力（滑り） | 平行 (表面に対して 0°) | 定格仕様の 15% ～ 20% | ゴムコーティングを使用するか、機械的なサポート棚を取り付けます。 |
動的振動 | 多方向への影響 | 変動が大きい（緩みやすい） | ネジロック液を塗布し、メカニカルロックワッシャーを使用してください。 |
正しい磁性材料を選択することが、プロジェクトの長期的な成功を左右します。ネオジム (NdFeB) は、高強度要件に関する議論の余地のない業界標準です。非常にコンパクトな設置面積内で計り知れない保持力を提供します。これは、物理的なクリアランスが厳しく制限されている場合に最適です。これにより、より小型で軽量のアセンブリを設計できます。
ただし、フェライト (セラミック) はコスト効率の高い代替品です。ネオジムが機能しない高温環境でも非常に優れた性能を発揮します。物理的なサイズ制限が最小限の場合は、フェライトを選択してください。より多くのスペースを占有しますが、優れた価値と熱安定性を実現します。
環境悪化により、仕様が不十分なコンポーネントはすぐにダメになってしまいます。湿気や刺激の強い化学物質は、生の磁性材料を急速に劣化させます。意図した動作環境によってコーティングの要件が決まる必要があります。標準の Ni-Cu-Ni (ニッケル-銅-ニッケル) メッキは、一般的な屋内での使用に非常に適しています。優れた基礎耐食性を発揮します。過酷な屋外または湿った環境の場合は、代わりにゴムコーティングされたオプションを選択してください。優れた表面保護を提供し、湿気の侵入を効果的に防ぎます。
断熱天井を厳密に遵守する必要があります。最大動作温度を超えると、不可逆的な磁気損失が発生します。標準的なネオジム グレードは通常、80°C (176°F) を超えると急速に劣化します。熱により材料が消磁すると、アセンブリは冷却しても元の強度を回復しません。特定の温度グレード定格を必ず確認してください。
組み立てエリアの正確な空間制限と最大設置面積を計算します。
コンポーネントが直面する絶対最大周囲動作温度を決定します。
高湿度や化学物質への曝露など、環境内の腐食性要素を特定します。
狭いスペースで最大限の強度を得るにはネオジムを選択するか、予算を重視した高熱用途にはフェライトを選択してください。
材質の種類 | 相対強度 | 標準最高温度 | コストプロファイル | 最適なアプリケーション シナリオ |
|---|---|---|---|---|
ネオジム (NdFeB) | 非常に高い | 80°C / 176°F | プレミアム | 強力な保持力を必要とするコンパクトなアセンブリ。 |
フェライト(セラミック) | 適度 | 250°C / 482°F | 経済的 | 高温にさらされる大型の工業用設備。 |
エンジニアは、焼結磁石材料の機械的脆弱性を過小評価することがよくあります。彼らはそれらを固体の鋼部品のように誤って扱っています。焼結金属は本質的に標準鋼のような弾性を欠いています。ねじ接続を過剰にトルクすることは、重大かつよくある間違いです。過剰な回転力により周囲のスチールカップが歪みやすくなります。この微妙な歪みにより、内部に固定されている脆い磁石がたちまち粉砕されます。取り付けの際は、常に校正されたトルク レンチを使用する必要があります。組立ライン作業員向けに厳密な最大トルク値を設定します。
異なる金属を混合すると、長期的に深刻な問題が発生します。これは、湿った環境や高湿度の環境では特に問題になります。たとえば、ステンレス鋼のボルトと標準の亜鉛メッキのハウジングを組み合わせると、電気腐食が発生します。異種金属は湿気の存在下で化学反応します。この反応により錆が促進され、急速な構造崩壊が引き起こされます。このリスクは簡単に軽減できます。金属を分離するには絶縁ナイロンワッシャーを使用してください。あるいは、すべての締結金具にわたって完全な材料互換性を確保します。
検証されていない情報源からの曖昧なパフォーマンスの主張を決して受け入れないでください。厳密なサプライヤー検証プロトコルを実装する必要があります。検証可能な保持力グラフをすぐに提供できるサプライヤーのみを候補リストに入れます。これらのテクニカル グラフでは、特定のエア ギャップを明示的に考慮する必要があります。また、鋼板の厚さが変わると性能が低下することも示さなければなりません。さらに、規格準拠の認証も要求します。大量購入を確定する前に、すべてのコンポーネントが RoHS および REACH 規制を厳密に満たしていることを確認してください。
内ねじ設計と外ねじ設計のどちらを選択するかは、最終的には空間クリアランス パラメータによって決まります。取り付けアクセスを徹底的にマッピングし、加えられる荷重の主方向を慎重に計算する必要があります。直接引張力とせん断力の大きな違いを認識することで、現場での壊滅的な故障を防ぐことができます。
次のステップでは、理論上のデータシートを超えて進む必要があります。実際のアプリケーション環境で物理プロトタイプを評価することを強くお勧めします。アセンブリの干渉をチェックするには、認定サプライヤーに詳細な寸法 CAD ファイルを要求してください。実際の引張力をテストするために物理サンプルを確保します。最後に、これらのアセンブリをアプリケーション固有の表面に対して直接テストして、安全マージンを徹底的に検証します。
A: 使用しないことを強くお勧めします。機械加工により局所的に激しい熱が発生します。この熱により、内部材料が容易に永久的に消磁されます。さらに、穴あけにより激しい振動が発生します。これらの振動により、非常に脆い磁気コアが粉砕され、コンポーネントが完全に役に立たなくなる可能性があります。
A: いくつかの変数がパフォーマンス低下の原因となります。薄いターゲット金属に取り付けている可能性がありますが、すぐに飽和してしまいます。凹凸のある表面は有害なエアギャップを生み出します。塗装されたコーティングは物理的なスタンドオフとして機能し、磁場を大幅に弱めます。最後に、直接垂直に引っ張るのではなく、剪断力を加えている可能性があります。
A: ここでは、標準的な機械的なベスト プラクティスが適用されます。ねじのかみ合いが少なくともボルトまたはスタッドの全直径と等しいことを確認してください。ただし、雌ねじ付きポットのボルトが底に突き当たることは絶対に避けてください。底に達すると、内部材料を破壊する巨大な圧力が発生します。
A: はい。ただし、適切な環境保護が必要です。未加工の標準バージョンは雨が降ると急速に腐食します。ポリウレタンまたはゴムコーティングされたバージョンを強くお勧めします。あるいは、船舶グレードのステンレス鋼ハウジングを指定します。これらの特殊な設計により、深刻な錆を防ぎ、内部磁石の膨張を防ぎます。
